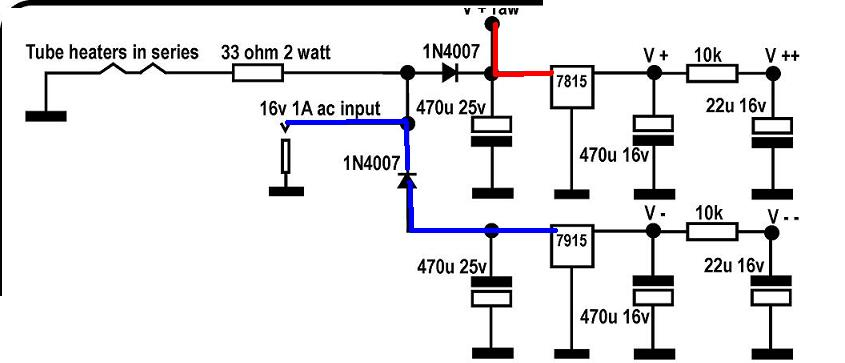

No Tony. Ese pedal se alimenta en el proyecto con una fuente de 10Vac, y luego el supply transforma por un lado mediante dos reguladores, uno positivo y otro negativo, una fuente bipolar. Siendo la diferencia de potencial en la salida 30v, por otro lado, hay una resistencia que disipa en calor el voltaje necesario para que tenga 6,5v aproximadamente para los filamentos. El proyecto está aquí en electrónica diy creo.


Si, es lo que me imaginaba, un elevador de voltaje que no aparece en el esquema que es el que inyecta 16v- al 7915 y otra rama que inyecta al 7815 otros 16v+ con respecto a masa, entre ambos habra unos 32v y a la salida de los reguladores de tension tendremos 15v+ y 15v- simetricos.
Archivos adjuntos ( para descargar)
Baja Real Tube Overdrive Schematic.JPG
Subir
NiLace
#26 por NiLace el 01/04/2020
Ahí va el vídeo guarrindongo:



Estoy convencido que se le pueden sacar mogollón de sonidos en plan overdrive tradicional, pero la verdad es que empujando un canal ya distorsionado me mola tanto que está muy enfocado a éso.

A ver si os mola.

Saludetes.
Subir
acamm
#27 por acamm el 01/04/2020
Pues mola.
Se ve bastante claro como funciona y supongo que como dices, se puede sacar bastantes sonidos overdrive. Es interesante lo del control de recorte con diodos (SAT).
Salud
Subir
NiLace
#28 por NiLace el 02/04/2020
Me alegra mucho que guste.

Yo la verdad es que si grabo lo uso prácticamente siempre como booster, me mola mucho :)
Subir
Dr.Maligno Tech
#29 por Dr.Maligno Tech el 10/10/2020
#26 chacho como suena eso, por amor de dios.
Subir
Dr.Maligno Tech
#30 por Dr.Maligno Tech el 10/10/2020
voy a montar uno, que tengo la placa. :L:
Subir
NiLace
#31 por NiLace el 10/10/2020
#30 Genial. En tus manos estoy seguro que sonará aún mejor.

Yo metí la gamba al meter la válvula y de vez en cuando me pilla un poco de ruido, a ver si me animo a meterle mano algún día.
Subir
oihu
#32 por oihu el 10/10/2020
#26 Ostia, se me pasó este video...., como suena de guapo no? :aplausos:
Subir
NiLace
#33 por NiLace el 10/10/2020
¡Qué bueno que os guste!

Si, yo lo tengo en plan llave inglesa en la pedalera. Lo mismo le vale para un overdrive molón que para darle cera a un canal saturado.

No, no es una “pedal a válvulas”, lleva un IC para poner la mini-válvula calentita, pero también es cierto que a mi, si me suena bien, me vale.
Subir
NiLace
#34 por NiLace el 10/10/2020
Ah, los que seáis sensibles, dejad de leer aquí.


Porque...

Lo uso con mucho con un Valvestate.

Sé lo que estás pensando.
Si, tú, el de ahí. Se lo que estas pensando.

Si. A mi me gusta.

No. No suena valvular (signifique eso lo que signifique).

Que si.
En serio.
Que me gusta.

:locomotora:
Subir
Dr.Maligno Tech
#35 por Dr.Maligno Tech el 10/10/2020
#34 los primeros vakvestate son crema.
Ahí va mi tube chunger.
Archivos adjuntos ( para descargar)
Subir
Dr.Maligno Tech
#36 por Dr.Maligno Tech el 10/10/2020
Y si es valvular el pedal, el jfet no único que hace es adaptar la salida y con el booster activo, al meter el condensador más ganancia de salida.
