¡Hazte un ampli de 18w por 1€ en 5 minutos, muy facilísimo!

TonyGT-Ibiza
#1 por TonyGT-Ibiza el 23/10/2017
Para todos aquellos que os quereis iniciar un poco en el mundillo del cable, el estaño y la soldadura os dejo algo muy sencillo, tan sencillo que ya viene hecho, solamente hay que alimentarlo y conectar la entrada y la salida:

es un montaje que se puede meter en una cajita pequeña de plastico mas pequeña que la que se usan para hacer los pedales y, llevareis vuestro amplificador en el bolsillo para conectar a cualquier altavoz, yo lo he conectado a un altavoz celestion de 8 ohmios de 75w y mete caña, supongo que tambien se puede conectar sin problemas a uno de 4 ohmios, con el que seguro que el resultado de volumen sera mayor,
os dejo el enlace donde podeis comprarlo:
https://www.ebay.com/itm/TDA2030A-Audio-Amplifier-Module-Power-Amplifier-Board-AMP-6-12V-1-18W-/192163691131?hash=item2cbdd93a7b:g:2zoAAOSwoudW3nLh

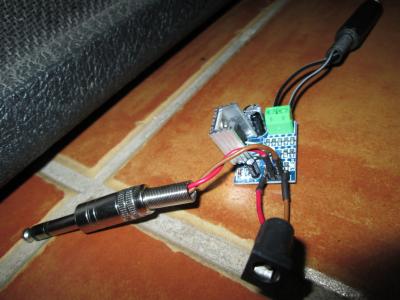

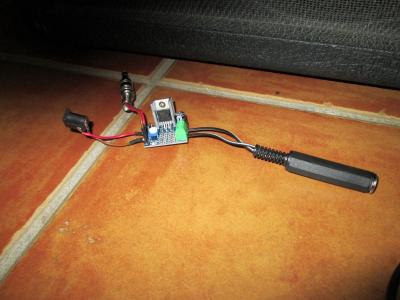

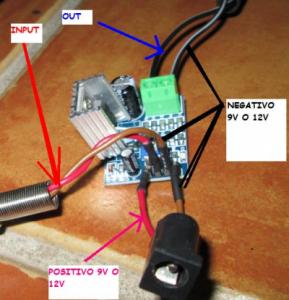

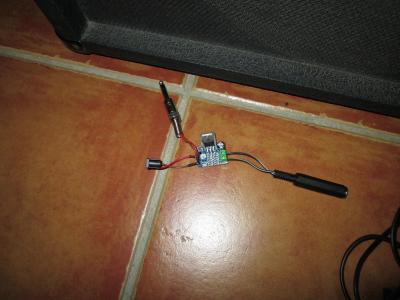

y unas fotos para que veais como se conecta, aunque es muy facil y cualquiera puede hacerlo, siempre puede servir de ayuda para quien nunca haya hecho nada de esto, mi idea es meterlo en una caja y utilizarlo para buscar averias en preamplificadores y predales de guitarra, cuando lo tenga montado hare otro hilo explicando como usarlo para buscar averias tanto en montajes DIY como en pedales averiados.
[
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2
j_morenofe
#2 por j_morenofe el 23/10/2017
Hola Tony, una pregunta de la que surgirán más, eso es una etapa de potencia?
Subir
Paco
#3 por Paco el 23/10/2017
#1 Gracias Tony.
Me acabo de comprar uno!

Espero no te moleste si te lanzo alguna pregunta por privado cuando empiece a montarlo :)
Subir
TonyGT-Ibiza
#4 por TonyGT-Ibiza el 23/10/2017
j_morenofe escribió:
Hola Tony, una pregunta de la que surgirán más, eso es una etapa de potencia?
si, una etapa de potencia muy pequeña, pero da caña con un altavoz de 8 ohmios, yo creo que lo suyo es uno de 4 ohmios.
las hay mas potentes que esta, pero quizas hay que alimentarlas con mas voltios.

Paco escribió:
Me acabo de comprar uno!

Espero no te moleste si te lanzo alguna pregunta por privado cuando empiece a montarlo

jajaja, no problem, cualquier cosa la puedes comentar por aqui, solo te hace falta un poco de cable, soldador y estaño.


yo ya digio, lo voy a meter en una caja para usarlo para buscar averias en previos y pedales.
Subir
1
j_morenofe
#5 por j_morenofe el 23/10/2017
Con qué previo lo usas en el vídeo? Suena de lujo.
Subir
TonyGT-Ibiza
#6 por TonyGT-Ibiza el 23/10/2017
con esta maravilla tio:

lo mejor que he probado en mi vida para hacer heavy, el dr booguie DIY con los j201.
Subir
mikel7
#7 por mikel7 el 23/10/2017
Buenas Tony, y que previo recomiendas para ya poder hacer un ampli completo en poco espacio y poder meterlo todo en una cajita pequeña.

muchas gracias, un saludo.
Subir
TonyGT-Ibiza
#8 por TonyGT-Ibiza el 23/10/2017
mikel7 escribió:
Buenas Tony, y que previo recomiendas para ya poder hacer un ampli completo en poco espacio y poder meterlo todo en una cajita pequeña.
no se me habia ocurrido!! eso te lo llevas a cualquier parte y lo enchufas a cualquier altavoz, un previo pequeño, pues, un booster, como por ejemplo el boost bomb y le pones a la entrada un condensador pequeño asi de 4n7 o asi, y si no me gusta iria cambiando, por que la verdad es que este asi enchufandolo directamente un pedal de distorsion como yo he hecho suena demasiado oscuro y, un booster asi a la entrada de este pienso que sacaria un sonido mas brillante.
Con un altavoz de 8 ohmios suena fuerte y seguro que se quejan los vecinos, pero no da para ensayar con un grupo, tambien he visto que con este altavoz y el mini ampli a tope, no se calienta nada el disipador que lleva, eso es señal de que con un altavoz, de 4 ohmios o dos altavoces de 8 ohmios en paralelo tiene que dar mucho volumen y ahi si se calentaria el disipador, que esta para eso.
Subir
jeldelaeugenia
#9 por jeldelaeugenia el 23/10/2017
#1
Suena de PM y lo que me parece increíble que valga 1€!!
Subir
j_morenofe
#10 por j_morenofe el 23/10/2017
Tienes o sabes si existe algún montaje parecido a este pero FRFR? Lo más plano posible y de algunos watios más.
Subir
TonyGT-Ibiza
#11 por TonyGT-Ibiza el 23/10/2017
Si que hay, lo que pasa es que son como etapas de potencia pero en pequeño, el sonido es igual que cuando tu enchufas la guitarra por el RETUN de tu amplificador que, es exactamente lo que le pasa a este, por eso es logico que a esto le hace falta un previo o un ecualizador o algo sencillo como un booster con un condensador de un valor bajo justo en el input para realzar los aguos y la presencia, eso es cojonudo, yo por que lo quiero para hacer un tester como digo, pero si lo quisiera para usarlo como amplficador o etapa le pondria un booster de agudos. Cualquier booster al que en el input le colocas un condensador de un valor entre 2n2 y 10nf en serie desde el input de la guitarra hasta la base de transistor del bosot.
jeldelaeugenia escribió:
Suena de PM y lo que me parece increíble que valga 1€!!
ya ves tio, todavia se puede abaratar mas, lleva un integrado que es el amplificador, por 1 euro compras diez piezas de ese integrado, entonces haces 10 pcb y lo completas con sus 2 o 3 resistencias y sus 3 o 4 condensadores respectivos jejejeje.

----

si lo que os quereis hacer es una etapa de potencia de mas watios os aconsejo buscar algo mas potente, que tenga por lo menos 50 o 100w, de esos hay tambien, son algo mas caros, pero vaya, mas baratos que un cubata :risa: y tambien digo, esos yo os estuve mirando y eran casi todos stereo.
Subir
mikel7
#12 por mikel7 el 23/10/2017
Mira Tony, gracias a tu hilo este el ampli que me he comprado para hacerme uno pequeño para llevarlo cuando toque con amigos o algun sitio que tenga una pantalla, por eso te preguntaba lo de ponerle un previo para tener control de graves, medios y agudos y volumen para alimentar la etapa.

supongo que son 120 maximo por lo que de programa seran 60 y RMS 30 suficiente para tocar con unos amigos en un local.

http://www.ebay.es/itm/TDA2050-Mono-Audio-Power-Amplifier-Board-Module-DC-12-24V-5W-120W-1-Channel-AU/182841671639?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m1438.l2649

y no llega a 2,50 euros.

saludos.
