Guitarra con sonido apagado

Ese cable es la masa de las cuerdas. Muy importante.
Las masas al pote de volumen.
Sigo mirando.

#13 Te puedes creer que estaba revisando posts mios de hace un par de años porque estaba seguro que ya tuve las mismas dudas y el único que me contestabas eras tu? jaja que grande!!!

https://www.guitarristas.info/foros/problemas-cableando-guitarra/311802

por Kenworht el 28/01/2020
Suelda en los agujeros.
En el 1 la de puente, en la 2 la del centro, la single.
El 4 va al pote de volumen, pin3.

Si puedes cortar lo que te sobre.

El pote de tono es normal de 500k?
Es lineal o logaritmico?

#10 por xbf el 28/01/2020
#9 joder tio...mil gracias porque eres el unico que me hace caso...ya en el otro post pasó lo mismo

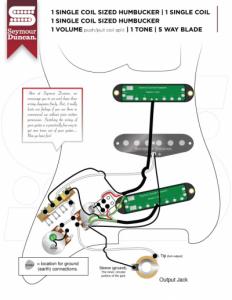

Dicho esto, sigo con la duda del diagrama que debo usar...no entiendo porqué el diagrama HSH de la web de Seymour en una de las H solo tienen 3 cables...

Veamos.
Puede ser que la pastilla de mástil, lleve solo 3 cables, porque un cable venga de la unión de bobinas.
Mide con el polímetro, entre esos tres cables haber que resistencia marcan.

El cable con más medida sería el vivo, y el de menos sería el cable para el split.

#15 Pero mi pastilla tiene 5 cables...es la del diagrama de la web de seymur duncan la que lleva 3 cables y me genera dudas...

Ok!
No me acordaba..

Entonces, si tus 2 pastillas humbuker llevan 5 cables, mejor. Más claro.

Los cables rojo y blanco de cada pastilla los sueldas juntos. Formando un solo cable que es el que va a el split.

El cable verde y plata, van a masa* y el negro al vivo.

El esquema sería el segundo creo.

#17 Como en el diagrama que adjunto verdad?

Si. Ese sería.

#20 Gracias maestro!!!!

De nada compañero.
Un placer ayudar a un compañero.

Prueba y dinos el resultado. Aún tengo una duda, pero me espero a que lo montes todo, haber si te suena igual que antes.

#22 Okis

#22 Por cierto amigo, lo siguiente me ha quedado a mi la duda...me da un poco de no se qué montarlo todo para que luego esta pastilla esté mal y tenga que deshacerlo todo...

"Por cierto, tengo uns Ham en el mastil que si la mido usando el cable rojo+blanco me da 8 y si la mido usando el cable verde+pantalla me dá 5. Entiendo que esa pastilla está jodida? La Ham del puente me dá 8 y 16 con los mismos cables..."


8 y 5 no es muy normal no?
