Guitarra no suena

Kenworht
#13 por Kenworht hace 2 días
Con un cable de cobre igual que el del circuito y conectado a la masa de las cuerdas. Si has apantallado con cobre, te puede funcionar bien si unes las láminas con un punto de cobre. La lámina de cobre soporta bien que sueles en ella un punto de estaño como si de la unión de dos cables se tratase. Una vez hecho el punto, puedes poner el cable encima y poner el soldador encima, y se derrite el punto y se suelda todo. No le soples no inhales los humos. Ponte a hacerlo donde haya algo de corriente de aire. O habre las ventanas..
Subir
toni diaz
#14 por toni diaz hace 2 días
#13 lo pintas como si fuera radioactivo, me has acojonado hasta a mi jajaja.
Tan solo atornilla un pequeño tornillo en la zona con el apantallado le pones un cable que sueldas a la carcasa del potenciómetro de volumen, que estarán todos los cables de masa
Subir
1
withthc
#15 por withthc hace 2 días
Asina
Subir
Monica
#16 por Monica hace 2 días

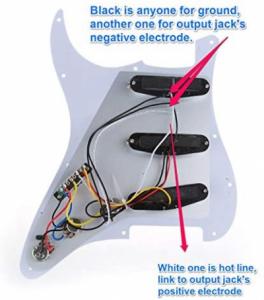

El esquema que yo seguí es el de la imagen, lo que si es que venían dos negros y uno blanco, y la verdad, no sé cuál es el vivo al que os referís. Deduzco que si estuvieran mal conectados no sonaría nada no?
Archivos adjuntos ( para descargar)
Subir
Arias Electronix
#17 por Arias Electronix hace 2 días
Parece una bobada pero yo miraría que los cables estén soldados donde van y no al revés. También miraría que la masa del puente esté bien conectada
Subir
1
toni diaz
#18 por toni diaz hace 2 días
#16 el negro a la parte exterior del Jack, y el blanco al que hace contacto con la punta
Subir
toni diaz
#19 por toni diaz hace 2 días
#15 asina que es? Jejeje
Subir
Kenworht
#20 por Kenworht hace 2 días
Alsina Milwoky....será...

:jajajaja:

Todo apunta a que , ' ...algo ocurre en la masa...'

To be continued..
Subir
Kenworht
#21 por Kenworht hace 2 días
Y el Jack funciona bien fuera de la guitarra?
Subir
Kenworht
#22 por Kenworht hace 2 días
No te preocupes demasiado por esa zona no apantallada. Posteriormente lo arreglas..si al caso.
Subir
Monica
#23 por Monica hace 2 días
#17 Entonces, que vinieran dos cables negros y cogiera uno al azar para conectarlo al Jack puede tener algo q ver?
#21 El Jack fuera de la guitarra no lo he probado.
Subir
toni diaz
#24 por toni diaz hace 2 días
#23 si te fijas los dos cables negros salen del mismo sitio, los dos son masa
Subir
