Generar Gerbers para PCB's a partir de la imagen de un layout

dazz
por el 01/01/2019
#23 Gracias a vosotros por la genial idea! Hay que ver como quedan los gerber y si los chinos lo aceptarán.
OFERTAS EN TIENDAS Ver todas
  • -11%
    Ibanez AE340FMH-MHS
    745 €
    Ver oferta
  • -7%
    Harley Benton SC‑Custom III Active VBK
    298 €
    Ver oferta
  • -47%
    Hughes&Kettner Spirit of Vintage
    47 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Carl Martin Combinator - conmutador programable de lazos de efecto
    160 €
    Ver
  • Walrus Lore pedal
    235 €
    Ver
  • DELUXE REVERB 68
    1.250 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
Arias Electronix
por el 01/01/2019
#24 un cuadradito verde dentro de un cuadrado negro mucho mas grande
dazz
por el 01/01/2019
Para ver las dimensiones de la pcb:
Archivos adjuntos ( para descargar)
eagle dimensions.PNG
Arias Electronix
por el 01/01/2019
vale, la placa es muy pequeña, el area es de 77mm2 jajaja
Arias Electronix
por el 01/01/2019
como la hago mas grande?
dazz
por el 01/01/2019
"Jesus Arias Garcia" escribió:
como la hago mas grande?


He olvidado un detalle importante. Sorry
El problema es que hay que indicar la escala de transformación de pixels a mm cuando importas el bmp.

Tienes que borrar todo lo de la capa 200 y volver a importar el bmp.

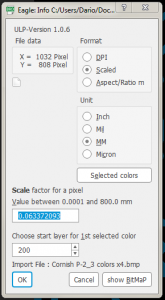

Cuando llegues a la ventana de la foto que adjunto, tienes que seleccionar "MM" en units si tienes el tamaño real de la pcb en milímetros.
Después tomas los valores X y Y en pixels que salen arriba. En mi caso tengo que el bmp tiene 1032 pixels en horizontal (X)
Sabiendo que mi pcb ha de quedar con 65.4mm de largo, hago el siguiente cálculo para obtener el factor de escala:

65.4mm / 1032 pixels = 0.063372093

Y pongo ese número en "Scale factor for a pixel"

Entonces le das a OK y listos.

No olvides reajustar las dimensiones en la capa 20
Archivos adjuntos ( para descargar)
scale bmp.PNG
Miguel garcia
por el 01/01/2019
Parece complicado, sino me animaria
dazz
por el 01/01/2019
"Miguel Gallego Hernandez" escribió:
Parece complicado


No lo es, créeme!
Arias Electronix
por el 02/01/2019
vale creo que ya esta bien, ahora estoy poniendo los pads
dazz
por el 02/01/2019
#33 Bravo Jesús. Una cosa, los pads individuales son para resistencias, condensadores, etc.
Para integrados, como los operacionales, o los pt2399 de los delays, es mejor poner el componente en el esquema y luego colocarlo en la pcb.

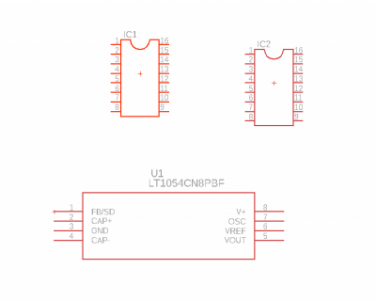

Un ejemplo: estoy haciendo un delay pt-80 para probar el tema este, mira en la primera foto como he soltado ahí 3 integrados que lleva este pedal.

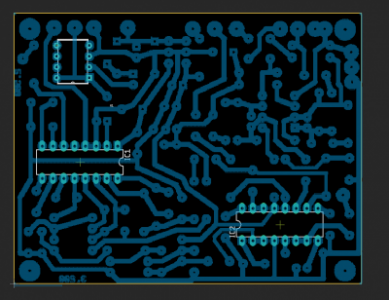

En la segunda foto se ven los componentes colocados en su sitio en la pcb
Archivos adjuntos ( para descargar)
1 respuesta directa
dazz
por el 02/01/2019
Oye, estoy pensando que lo mismo me he equivocado en lo de que hay que voltear la imagen horizontalmente al principio.
Mejor comprueba que los componentes quedarán orientados correctamente así como lo tienes ahora. Si no es así, no te preocupes, se puede voltear todo en el mismo Eagle
Arias Electronix
por el 02/01/2019

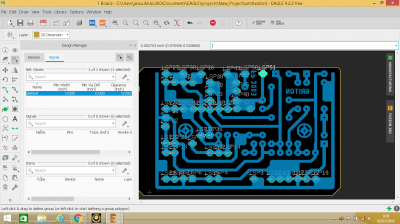

ahora voy asi, no se si mal o bien comentame. aunque ya he puesto pads de esos donde va el integrado, para la proxima lo pongo como tu #34
Archivos adjuntos ( para descargar)
Nuevo post

Regístrate o para poder postear en este hilo
