¡Fender twin+champion preamp sin ruido por 15€!

Jpeg
#97 por Jpeg el 03/06/2018
Ok muchas gracias!
Subir
1
TonyGT-Ibiza
#98 por TonyGT-Ibiza el 03/06/2018
Pablo escribió:
no sé si el ground de los jacks de entrada y salida tiene que estar aislado del chasis.
el montaje de las 6n2p lleva un divisor de tension, la masa esta elevada a +50v, esto seria un problema si la alimentacion es la misma, pero si son dos cacharros diferentes no deberia haber ningun problema, de hecho cuando yo enchufo el previo jcm800 de las 6n2p a mi amplificador, al enchufar el jack de masa, estoy juntando la masa del ampli con la masa del previo y no pasa nada.

Otro tema seria si usaras la misma fuente de alimentacion para el previo y el ampli y ademas, tuvieras el circuito de las 6n2p con el divisor de tension y masa elevada +50v, pero dudo mucho que este sea tu caso, por lo que no debe haber ningun problema, a la que tu conectes un cable a la salida de pre jcm800 y le metas la señal por el linput del ampli, por mucho que lo metas dentro o lo dejes fuera, ya estas mezclando las dos masas.

Lespaulhc escribió:
Los jacks la masa se.comunica con el chasis si te fijas con el multimetro al enrroscar el jack veras que el chasis hce contacto con la masa....yo la tierra la coyo en un tornillo del trafo y el trafo al chasis.

eso es, edito por que no habia leido tu mensaje, si pones el tester en continuidad veras que la masa desde las cuerdas de la guitarra y la masa de la guitarra llega hasta la toma de tierra del previo y la masa del ampli, se junta todo si.
Subir
Jpeg
#99 por Jpeg el 04/06/2018
Ok Tony. Mi intención es meter el preamp con un TDA2030 ( a 12v desde el primer transformador ) en un chasis metálico viejo. Los voltages que maneja el pre me dan bastante respeto :S
Subir
TonyGT-Ibiza
#100 por TonyGT-Ibiza el 04/06/2018
Creo que lo que debes hacer es alimentar filamentos con alterna y usar un 7812 o 7809 para alimentar la etapa, no creo que haya problema, el rollo seria alimentar la etapa y los filamentos con la misma slida del 7812, ya que la masa en el montaje de las 6n2p esta elevada +50v, esto despista2
es quien lo sabe bien.

Edito, esto es para el jcm800 con 6n2p.aqui este no, tu alimenta los filamentos a 6v y la etapa de potencia con lo que le corresponda, las masas todas juntas si, y si usas una 12ax7 mejor, esa va a 12v.
Subir
1
TonyGT-Ibiza
#101 por TonyGT-Ibiza el 22/06/2018
ya esta actualizado el link para descargar el proyecto completo, esta en el mensaje de la cabecera de este hilo :brindis:
Subir
Lespaulhc
#102 por Lespaulhc el 23/06/2018
Estoy haciendo un proyecto con este previo y es hacer una pcb con easyeda y adaptarle una el84 rusa osea 6p14p y aparte lleva el circuito de la 12ax7 y con un interruptor poder poner la valvula que quieras alimentado
A 6vdc con 2 l7806cv y las entradas a 220v etc
El circuito llevara dos trafos de alogenos igual
Todo esto ira en una caja de aluminio que me estan haciendo y a mas llevara el previo del mesa con dos alogenos mas y un trafo de salida acabado atras del chasis para el cono de 12" .saludos
Subir
Lespaulhc
#103 por Lespaulhc el 23/06/2018
#99 para usar etapa a transistores la r220k del pot volumen tienes que ponerle 560k...
Y algo mas...ya te lo miro y te aviso.
Subir
Lespaulhc
#104 por Lespaulhc el 23/06/2018
En modo borrador de la pcb envio inc 10 placas salen por unos 30 dolares.de 160*85mm a dos caras.
Subir
Lespaulhc
#105 por Lespaulhc el 23/06/2018

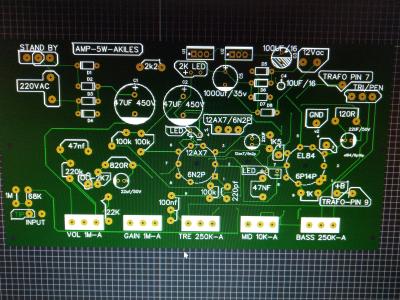

Algo asi...
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#106 por TonyGT-Ibiza el 23/06/2018
Quien ha diseñado esas placas? Es con etapa de potencia y jcm800 con trafos de 12v?
Subir
Lespaulhc
#107 por Lespaulhc el 23/06/2018
Si os fijais tiene dos l7806 paralelo y el disipador iria hacia afuera de la pcb.lleva stand by interruptor
Modo triodo y pentodo en la etapa con interruptor .
Modo interruptor para poner 12ax7 o rusas o ecc83.
Un led opcional por debajo de los zocalos de las valvulas.
Etc.
Subir
Lespaulhc
#108 por Lespaulhc el 23/06/2018
#106 yo .no es el jcm...es el twin con 12ax7 y el84
O ecc83 o 6n2p...y 6p14p
