¡Fender twin+champion preamp sin ruido por 15€!

boublau escribió:

¿A vosotros os a pasado en este o algun otro montaje que al pulsar con fuerza la cuerda del mi os distorsione el sonido?

jajajajaja, es algo que odio de este previo, ademas es una distorsion muy fea por cierto jeje.

boublau escribió:

¿A vosotros os a pasado en este o algun otro montaje que al pulsar con fuerza la cuerda del mi os distorsione el sonido? He repasado las resistencias y condensadores pero no parece haber ningun valor mal.

Prueba a bajar el valor de los condensadores de los cátodos de 22u a algo menor. ver probando a ver si puedes domar los bajos así

TonyGT-Ibiza escribió:

que jumper?? no lo veo.

El jumper está en vertical, debajo del segundo condensador tocho de 47uF / 350V

Cuando un circuito con lamparas distorsiona es porque la tablas de rejas y voltaje no esta en el sitio adecuado

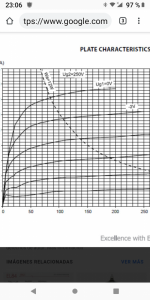

Eso se mide el +b estabilizado y se mira la tabla de las lamparas y la resistencia a calcular.Porque en el catodo pongas un 470 uf o 22 uf o lo que sea no vas a notarlo.El tema tablas de valvulas no es complicado pero requiere de reglas lineas e calculos.

Ahhh, ese jumper conecta amasa una isla de la pcb.

La mayoria de las veces esa distorsión es por anodo frio. Que tension os da a ustedes con señal?

TonyGT-Ibiza escribió:

Ahhh, ese jumper conecta amasa una isla de la pcb.

Una isla desierta pero, no hay nada conectado a masa en ella

Entre 240vdc y 285vdc me da a mi

dazz escribió:

Una isla desierta pero, no hay nada conectado a masa en ella

Jajajaja, este layout originalmente era una super cagada.

Entre placa y catodo 285v. Creo que es alto, la mayoria de datasheet de 12ax7 esta como maximo 220/250V.

Pin 1; 193v
Pin 5; 5.82v regulada con el 7806
El mio es con una rusa 6n2p

Suena muy cálido y agradable, solo me falta pulir lo de la distorsión a golpes fuertes. Si cambio el selector a la pastilla vieja con menos ganancia en mi guitarra, distorsiona menos, pero distorsiona. Con la dimarzio es muy exagerado.

Me acabo de dar cuenta de que he puesto algunos condensadores con voltajes demasiado bajos... Los de poliester son todos de 100v de un kit de condensadores chinos, y midiendo he visto que en algunos de ellos pasan 177v 158v 178v. no me extraña que haga algun ruido raro condo estra mucha señal jaja, lo raro es que no haya petado nada. En el 47nf de salida "solo" 87v. Cosas de novato. Voy a pedir nuevos en alguna parte.

Gracias por las respuestas, estoy aprendiendo un montón, aunque lo de las válvulas me resulta complicado.
