Buenas!
Esta vez traigo un pequeño experimento que llevaba tiempo con ganas de realizar. Se suele debatir mucho, concretamente sobre las harley benton, de si merece la pena o no realizar ciertas mejoras para suplir los puntos flojos que suelen tener este tipo de guitarras económicas.
Pongámonos en contexto
!
El paciente:
Guitarra Harley Benton modelo TE30, gama standard de la marca alemana. Aquí van las specs generales de la guitarra sacadas de su página web:
# Madera
:
- Cuerpo de fresno (desconozco el número de piezas)
- Mástil de arce. Sin más, un mástil sencillo.
- Diapasón de arce. Pieza independiente, encolada sobre el mástil de arce
# Hardware
:
- Afinadores genéricos. Cumplen su función pero se les ve muy normalitos, de hecho si destensas notas como salta un poco la mecánica, aunque tensando no da problemas.
- Puente genérico de 3 selletas, cuerdas directamente al puente. Lo mismo que las clavijas, nada del otro mundo pero cumple su función.
# Electrónica
:
- Pastillas genéricas (TE-stype Single Coil) según la web. No tengo ni idea del tipo de imán, lo que si tenemos son los valores de salida de ambas pastillas.
-----> Pastilla de puente: 6.32K
-----> Pastilla de mástil: 6.2K (esta última pensaba que la tenía apuntada, pero va de memoria)
- Potenciómetros de tono y volumen de 250K. Punto muy flojo, funcionan, pero regulan a todo o nada, apenas tienen recorrido y no son sensibles.
El resto de características son bastante normales, cejuela probablemente de plástico, resto de hardware barato, etc.
Primeras impresiones:
Pese a ser una guitarra de 109€, he de decir que no está tan mal construida como pensaba. El trabajo de trastes es correcto, no cortan al pasar la mano, el acabado de la guitarra igual, no se aprecian desperfectos en la pintura.
Lo interesante viene en el tema del ajuste. Tras retocar un poco el alma, quintar y demás, la guitarra se ajusta bien, permite dejar el mástil recto, una acción de 1.5mm, y solo he detectado un traste un poco levantado a la altura del traste 7. Esto se abordará más adelante.
Vale, ¿que vamos a hacer ahora?
Bueno, la idea de este experimento se centra principalmente en si es posible mejorar un instrumento de este tipo, obviamente no vamos a hablar de "guitarraón" ni nada por el estilo. Vamos a tomarlo como lo que es, una guitarra de 109€ que a priori no tiene defectos en su construcción.
Para empezar esta mejora vamos a, en primer lugar, aplicar pintura conductiva y apantallado del golpeador. No era muy ruidosa que digamos, pero ya que se va a desmontar no viene mal aplicarlo.
Seguidamente he grabado unas muestras con las pastillas de stock, varios riffs utilizando las 3 posiciones de pastillas, la idea es, una vez terminado, comparar para ver si hay o no mejora en el sonido.
Lo que vamos a hacer es romper las bobinas de las pastillas, aprovechando imanes, polepieces y demás hardware para rebobinar las pastillas. Aquí se han aplicado dos formas de bobinado:
- Pastilla de puente. Se ha establecido una impedancia objetivo de 11k, utilizando para ello cable AWG 43 con un patrón uniforme de bobinado.
- Pastilla de mástil. Se había establecido una impedancia objetivo de 6k, pero finalmente por rotura al final se ha quedado en 4.6K. Se ha utilizado el mismo cable AWG 43, pero esta vez un patrón aleatorio de bobinado.
El siguiente paso será cambiar los dos potenciómetros, seguramente se opte por montar un par de CTS de 250K, dejando inicialmente el condensador de serie, y en cuando me llegue el nuevo meter uno tipo Orange Drop o similar.
Os dejo fotillos del proceso actual. Esta tarde se potearán las pastillas y se volverá a montar todo para realizar las grabaciones y comprar ambas muestras.

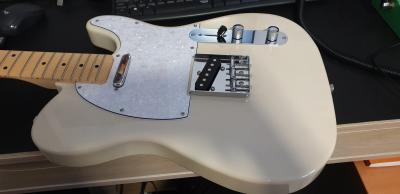

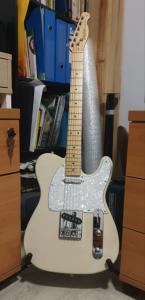

La susodicha
Preparada para el desmontaje

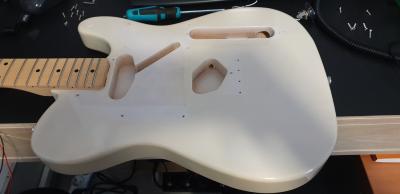

Hardware fuera

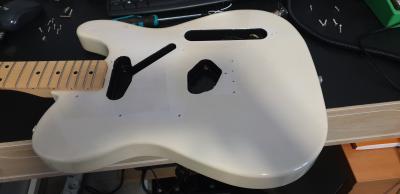

Aplicada la pintura conductiva para apantallar

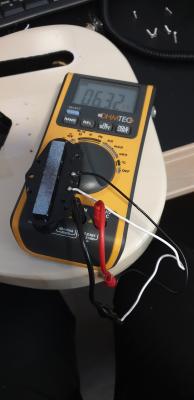

Medición pastilla bridge de origen
Vaciando la pastilla bridge

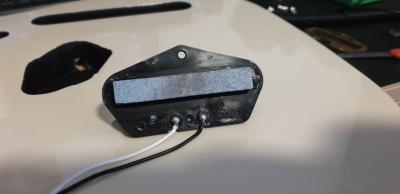

Trasera pastilla bridge

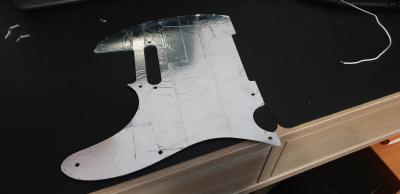

Apantallado del golpeador

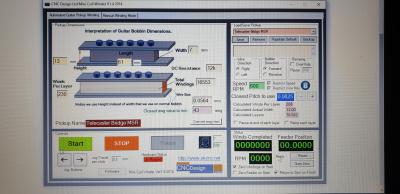

Configuración de la bobinadora

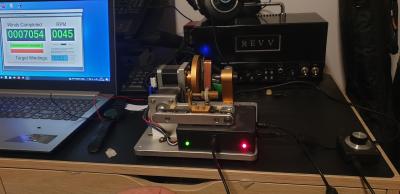

Comenzamos el bobinado con AWG 43 en modo automático

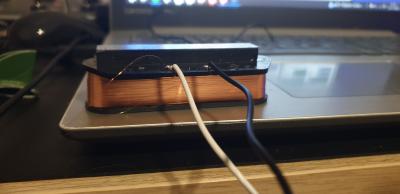

Pastilla rebobinada

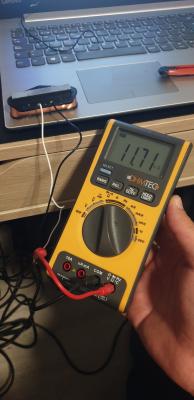

Medición de la pastilla de puente rebobinada

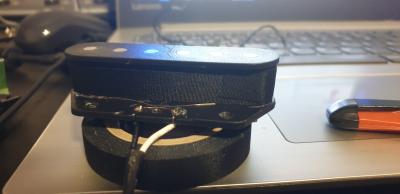

Encintado de pastilla de puente

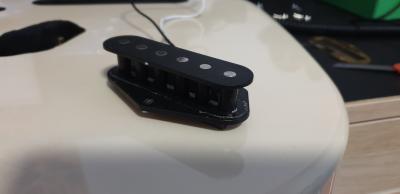

Pastilla de mástil original

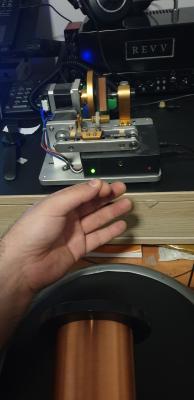

Rebobinando pastilla de mástil con patrón aleatorio en modo manual

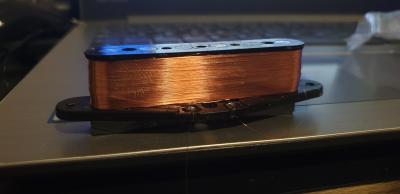

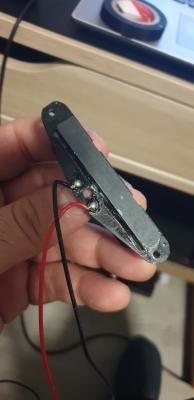

Rebobinado completado en pastilla de mástil
