Esquema para soldar Seymour Duncan hot rail

djpildo
#1 por djpildo el 21/10/2023

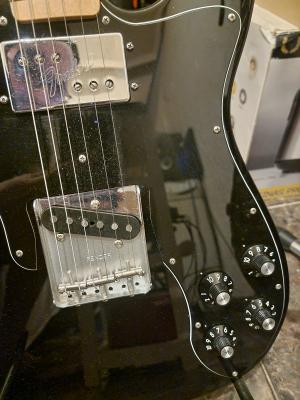

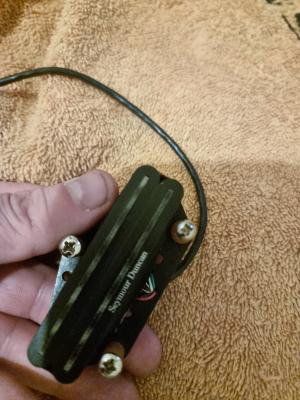

Hola tengo para montar esta pastilla en un telecaster custom vintera 70 y no encuentro los esquemas.
Quiero montarla simple sin pushpull

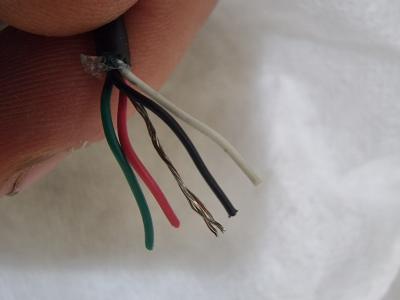

Lleva 5 hilos
Os paso fotos
Gracias 🙂
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -53%
    Afinador Daddario PWC-CT-24
    9 €
    Ver oferta
  • -16%
    Blackstar HT-1R MkII Combo
    218 €
    Ver oferta
_Quique_
#2 por _Quique_ el 21/10/2023
En la página de Seimour duncan lo tienes:
https://www.seymourduncan.com/resources/pickup/wiring-diagrams
Son 4 hilos. El cable desnudo es la malla que va a masa.
Subir
toni diaz
#3 por toni diaz el 21/10/2023
Negro activo, blanco y rojo juntos y aislados verde e hilo desnudo a masa
Subir
djpildo
#4 por djpildo el 21/10/2023
Muchas gracias
Un saludo
Subir
djpildo
#5 por djpildo el 21/10/2023

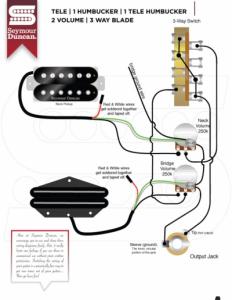

Sería este no?
Archivos adjuntos ( para descargar)
Subir
toni diaz
#6 por toni diaz el 21/10/2023
Sip
Subir
_Quique_
#7 por _Quique_ el 21/10/2023
#5 Lo mas parecido sería esto:
https://www.seymourduncan.com/images/wiring-diagrams/Tele_1S_1H_3B_2V.jpg
que para el caso es lo mismo. Si vas a sustituir una por otra, solo ten en cuenta donde van cableados los hilos de la que quites y dejar unidos el blanco y rojo.
Subir
djpildo
#8 por djpildo el 21/10/2023
Perfecto..muchas gracias
Subir
