Dudas y preguntas sobre los videos de "En clave de retro"

TonyGT-Ibiza
#133 por TonyGT-Ibiza hace 6 dias
Phakkito me pareció haber leído que la el86 es parecida, igual podríamos usar sus curvas, y yo encontré esto, no se si vale:

http://tec.org.ru/_bd/17/1764_643-.pdf

La válvula del pdf es la misma que yo tengo.

Es un coñazo meter esta válvula en el jcm800, por que lo tienes que alimentar a menos voltios, yo he usado fuentes de 125vAC.

Igual no pasa nada, las el84 que son hasta 340v más o menos te las encuentras en amplis comerciales a 390 y 400v de placas.

Tengo una de 180vac, pero no me fio, esta sube a 230vDC.
Subir
TonyGT-Ibiza
#134 por TonyGT-Ibiza hace 5 dias

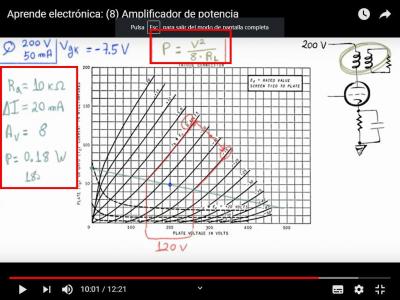

Una duda que no entiendo, es acerca de la potencia de salida, es sobre matematicas, hace referencia al minuto del video 9:20.


Me he liado con 10 a la menos 3 al cuadrado x 8, yo es que estoy acostumbrado a que 10k son 10.000 ohm y 50mA, son 0.05A, y si tengo que hacer una formula donde hay 10k y 50mA, veo esos valores con estos ojos, 10.000 ohm y 0.05A automaticamente, no se si me explico, no me supone ningun problema a mi ver nano amperios, mega ohmios o giga ohmios, pico faradios etc.


A ver si me entero, creo que lo he hecho bien, pero si me lo puedes revisar un momento, son los mismos calculos que estan hechos en el video, mimnuto 9:20s:
Don de el Voltaje de la variacion de anodo de voltaje que es 120 al cuadrado, es decir, multiplicar 120v por si mismo, 120v x 120v:

Y donde multiplicamos la impedancia que ve el anodo que tiene conectada, en este caso 10k y lo multiplicamos por el numero 8:





W=V/R

120v x 120v=14400

8x10.000 ohm=80.000

w=14400/80000=0.18w

Es decir, 180mW es la potencia de salida. ¿es correcto?
Archivos adjuntos ( para descargar)
Subir
phakkito
#135 por phakkito hace 5 dias
tony... te esta dando los resultados... es correcta..
Subir
TonyGT-Ibiza
#136 por TonyGT-Ibiza hace 5 dias
gracias tio, otra cosa mas para apuntar en la libretilla y ya me queda menos por aprender jeje.


Phakkito, una preguntilla, consegui el pdf supuestamente de las 6p43:
http://tec.org.ru/_bd/17/1764_643-.pdf
No se si fiarme de estas curvas, son muy raras,

¿si te pregunto que significa en las curvas eso de R€ y E€ no sabras a que se refiere verdad?

Aver si puedo traducir ese pdf y uso mis maravillosas valvulas 6p43 correctamente.
Subir
phakkito
#137 por phakkito hace 5 dias
mi colega cubano que sabe ruso.. me indica que es la pantalla.. o g2

diferentes resistencias de pantalla en caso de R..
E.. es la tension.. de pantalla o g2
Subir
TonyGT-Ibiza
#138 por TonyGT-Ibiza hace 5 dias
Tenemos, U3, R3 y E3.



R3 stoper g2, y E3 tensión g2,

U3 que sera entonces? G2 tambien?
Subir
phakkito
#139 por phakkito hace 5 dias
no. es el anodo....


voy preparando la siguiente respuesta, que adivino cual va ser :D.........
Subir
TonyGT-Ibiza
#140 por TonyGT-Ibiza hace 5 dias
phakkito escribió:
voy preparando la siguiente respuesta, que adivino cual va ser .........


A ver, u3 200v, tensión máxima en placa, esa era la próxima pregunta?

Vaya, caca de válvulas, mirando las curvas y disparando desde 180v salen curvas muy empinadas y la ganancia no parece que sea grande.

Mañana probaré a tirar rectas de carga
Subir
phakkito
#141 por phakkito hace 5 dias
justo... pero no esperais al video sobre los datasheets.....en fin...

asi todo van a ser dudas. :D
Subir
TonyGT-Ibiza
#142 por TonyGT-Ibiza hace 4 dias
Ya te digo, a las 6p43p lo que les he hecho hasta ahora es no pasarlas de 180v y ir jugando con la resistencia de cátodo así a ojo sin pasarme de

12w/150v=80mA.

Lo dejo a 60mA y no Dan muy mal resultado, aunque claro, no sabes realmente lo que tienes.
Subir
TonyGT-Ibiza
#143 por TonyGT-Ibiza hace 4 dias
phakkito escribió:
pero no esperais al video sobre los datasheets.....en fin...

asi todo van a ser dudas


Lo esperamos como agua de mayo jeje
Subir
phakkito
#144 por phakkito hace 4 dias
TonyGT-Ibiza escribió:
Lo dejo a 60mA y no Dan muy mal resultado, aunque claro, no sabes realmente lo que tienes.


yo si,

una fuente incorrecta, un transformador de salida incorrecta, un valvula pensada para frecuencia de cuadro. esto es 50hz. con picos de hasta 2500v para la deflexion vertical de un televisor de tubo de imagen.

muy pocos cimientos para un amplificador de audio.

eso si como experimento, es aceptable.

Pero pedir resultados optimos va ser como pedir peral al olmo.


mejor centrate en usar esas valvulas para aprender y experimentar los contenidos de los videos.


saludos
