Dudas sobre un overdrive

En serie y sin referencia a masa, lo utiliza Roger mayer.
Otra cosa 4,7 nF de entrada y salida?? Casi un treble booster

1 respuesta directa

OFERTAS EN TIENDAS Ver todas

-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta
-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta
-47%

Hughes&Kettner Spirit of Vintage

47 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Schecter Nick Johnston Vegatrem

950 €

Ver
Celestion Vox VX10-16ohm

30 €

Ver
Previo y DI para bajo Radial Bassbone v2

320 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

toni diaz escribió:
el DOD es igual de viejo y utiliza el 741 también pero el sonido es más refinado y con mejor sustain debido a este cambio y el mxr tiene mayor distorsión aunque menor volumen

Y solo cambia el divisor? caramba, que interesante, voy a ver que encuentro por ahí

"toni diaz" escribió:
En serie y sin referencia a masa

Vale, gracias. Eso lo había visto por ahí y tiene más sentido porque no afecta (tanto) a la impedancia de entrada por lo que sé

un poquito tarde la respuesta pero bueno, yo esta vez si pude dormir

toni diaz escribió:
Te refieres al divisor de tensión con las 2 resistencias de 100k?

No me referia una que hay justo despues, dazz ha puesto las formulas
me referia al total de impedancia osea la formula que a puesto dazz. Cuando digo meter la resistencia gordota seria la que va a continuacion del divisor (osea r2 de la formula )
dod 470k
mxr 1m
micro amp 10m

toni diaz escribió:
En serie y sin referencia a masa, lo utiliza Roger mayer.
Otra cosa 4,7 nF de entrada y salida?? Casi un treble booster

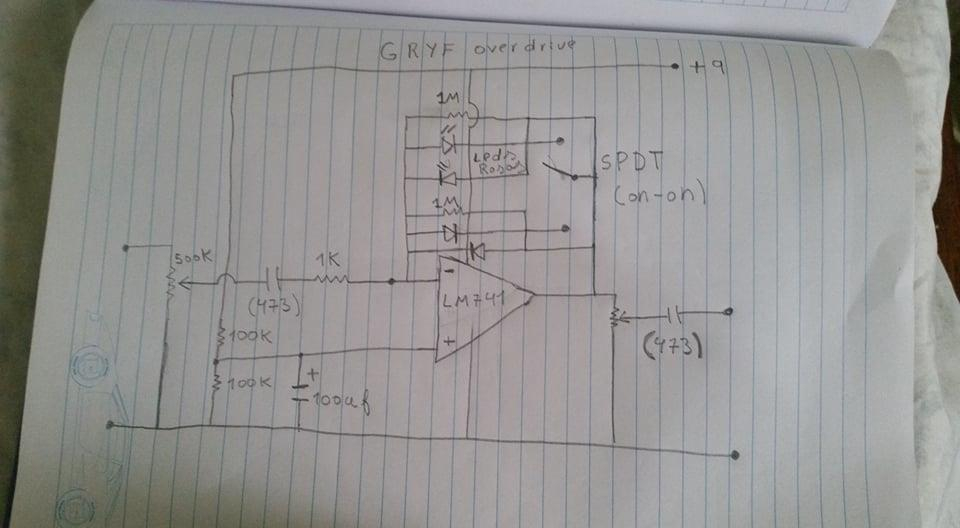

Amigos he renovado el esquema en otro formato y agregandole un pot de volumen

mas o menos va asi

alguien me podria decir si cometi algun error , gracias!

"gryf" escribió:
toni diaz escribió:
En serie y sin referencia a masa, lo utiliza Roger mayer.
Otra cosa 4,7 nF de entrada y salida?? Casi un treble booster

Amigos he renovado el esquema en otro formato y agregandole un pot de volumen

mas o menos va asi
