Dudas sobre un overdrive

gryf
#1 por gryf el 25/04/2020
Muy buenas colegas navegando en la web encontre un esquema de un pedal overdrive sencillo consta de un control de gain y un selector de clipping y tengo una duda con unas resistencias y un capacitor, no comprendo para que son la resistencia de 1K cerca del input, las resistencias de 100k y el capacitor de 100uf, del resto si se para que son las demas cosas. un saludo gracias colegas.
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
toni diaz
#2 por toni diaz el 25/04/2020
Es un divisor resistivo, con eso creas los 4,5 volt que necesitas en la patilla 2, el condensador es simplemente un filtro de ruido
Subir
gryf
#3 por gryf el 25/04/2020
toni diaz escribió:
Es un divisor resistivo, con eso creas los 4,5 volt que necesitas en la patilla 2, el condensador es simplemente un filtro de ruido


Disculpa amigo yo creia que los capacitores que estan en la entrada y en la salida eran los filtros de ruido, si no lo son entonces que son? x_x

Subir
toni diaz
#4 por toni diaz el 25/04/2020
El capacitor de 100uF no está en la entrada sino en la alimentación del ic
Subir
gryf
#5 por gryf el 25/04/2020
toni diaz escribió:
El capacitor de 100uF no está en la entrada sino en la alimentación del ic


Exacto pero si te fijas en la imagen del esquema hay un capacitor junto a una resistencia de 1K en la entrada del IC con el codigo 471 y en la salida del IC tambien.
Subir
toni diaz
#6 por toni diaz el 26/04/2020
Los capacitores o condensadores de entrada y salida de señal está ahí para dos cosas, limitar el ancho de banda para eliminar las frecuencias que no nos interesa y para prevenir que no le entre corriente continua
Subir
gryf
#7 por gryf el 26/04/2020
toni diaz escribió:
Los capacitores o condensadores de entrada y salida de señal está ahí para dos cosas, limitar el ancho de banda para eliminar las frecuencias que no nos interesa y para prevenir que no le entre corriente continua


algo parecido a lo que hace el condensador de 100uf en el esquema?
Subir
toni diaz
#8 por toni diaz el 26/04/2020
En este caso no, la única función es el filtrado de la tensión de 4,5 volts de la patilla 2 y asegurar que sea positiva, si te fijas no está en la línea de la señal
Subir
gryf
#9 por gryf el 26/04/2020
toni diaz escribió:
En este caso no, la única función es el filtrado de la tensión de 4,5 volts de la patilla 2 y asegurar que sea positiva, si te fijas no está en la línea de la señal


como se mantiene positiva amigo?

Muchas gracias por la aclaratoria amigo es usted muy amable.
Subir
toni diaz
#10 por toni diaz el 26/04/2020
Ya es positiva, solo estabiliza la tension.
Supongo que es tu primer circuito diy, realizalo y nos vas poniendo algunas fotos y comentarios por aquí y cualquier duda que te vaya surgiendo lo pones y lo resolvemos seguro. Suerte
Subir
toni diaz
#11 por toni diaz el 26/04/2020

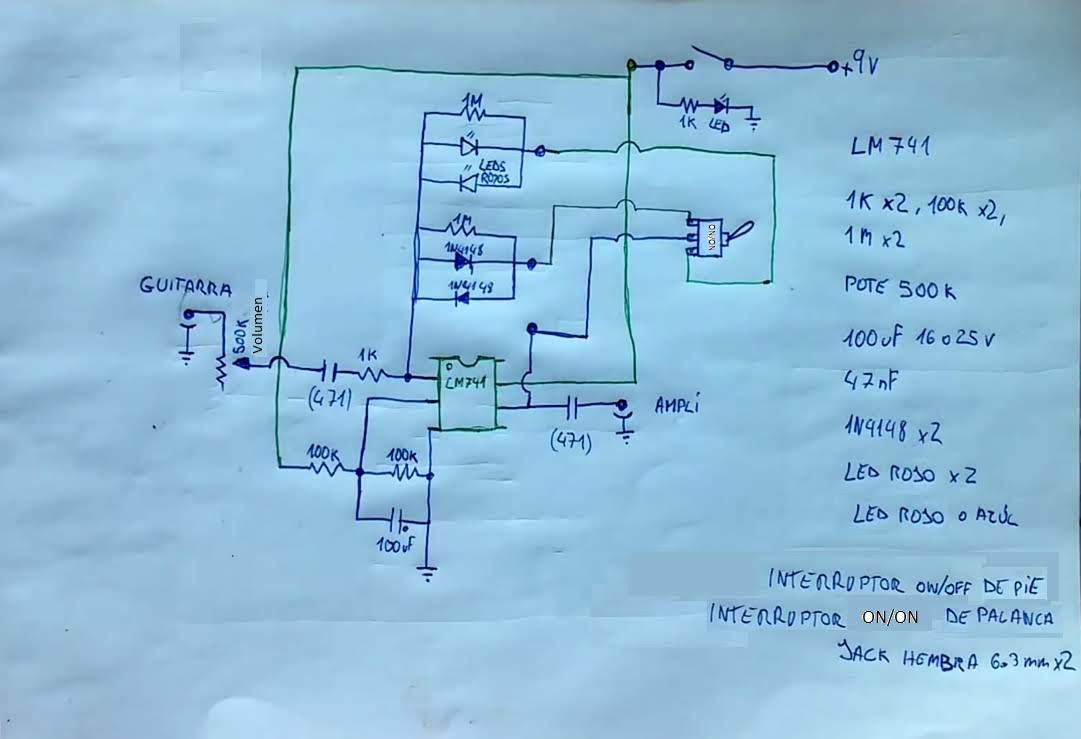

Te voy a poner otro más sencillo e igual de bueno, con el mismo ic, los diodos son lo 1n4148
Subir
1
toni diaz
#12 por toni diaz el 26/04/2020
Suerte por Barcelona :brindis:
