Diagrama Fender American Deluxe S1

KuRi
#1 por KuRi el 04/07/2019
Hola!

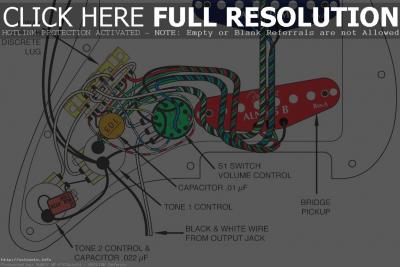

me ha llegado una fender american deluxe que en algunas posiciones suena muy mal o apenas suena. Tiene un esquema como el que pongo a continuación. Pero a pesar de haber cambido todos los componentes por nuevos y recableado sigue sonando igual. Algo me dice que este esquema está mal, aunque sea por alguna tontería. Me podéis decir si es correcto o qué puede estar mal? No encuentro otro esquema que lleve el S1 switch y el 5 way discrete (todos son con el 5 super switch que es diferente). Gracias!!!

P.D: También me valdría la equivalencia entre el switch discrete y el super switch (adjunto diagrama del super switch - 2ª imagen).
Archivos adjuntos ( para descargar)
Subir
Gat-o
KuRi
#3 por KuRi el 05/07/2019
Muchas gracias, ése es el de las fenders anteriores a 2010, ésta es de 2012.

Me lo ha pasado el compañero Carlos S por privado ;)

Saludos!
Subir
Gat-o
#4 por Gat-o el 05/07/2019
:bien:
Subir
Juan Antonio Diaz Spirito
#5 por Juan Antonio Diaz Spirito el 09/07/2021
#1 Me prece que el primer diagrama es el correcto, las fender stratocaster american deluxe de 2010 venian con el selector 5 way discret, el otro quema seria su equivalencia con un super swich ya que el anterior esta descontinuado, podrias pasarme el esquema correcto con el super swich que has conseguido, estoy en el mismo problema, no encuentro el repuesto para mi 5 way discret y mi unica opcion es usar el super swich.
Subir
DR.SONIC Baneado
KuRi
#7 por KuRi el 09/07/2021
Hola,

Muchas gracias, el mensaje original era de hace dos años. Ya encontré el diagrama por aquel entonces y pude solucionar el problema :)

El switch estaba estropeado.

Saludos!
Subir
1
DR.SONIC Baneado
#8 por DR.SONIC el 09/07/2021
#7 jaja es verdad 🙈🍻🍻 pero igual le vale a Juan Antonio 😋
Subir
1
KuRi
#9 por KuRi el 10/07/2021
#8 Tienes razón, no me di cuenta que él lo sigue necesitando. Saludos!
Subir
1
DR.SONIC Baneado
#10 por DR.SONIC el 10/07/2021
#9 bueno igual no era muy urgente por lo que se ve jaja un saludo 🍻🍻
Subir
1
Juan Antonio Diaz Spirito
#11 por Juan Antonio Diaz Spirito el 10/07/2021
Gracias si pude encontrarlo.
