Delay clone mad professor

Lespaulhc
#61 por Lespaulhc el 05/09/2018
Es el chip seguro ya medi voltajes pots etc...
Subir
NiLace
#62 por NiLace el 05/09/2018
Yo los PT2399 los compro por docenas, cuando voy a hacer un pedal, voy probando.

El chip es muy delicadito.
Subir
Lespaulhc
#63 por Lespaulhc el 07/09/2018
Hola de nuevo!!! Pues al final hoy haciendo un Booster me di cuenta que no iva y el led no funciona y ya tenia todo hecho el pulsador 3pdtv etc...me da por testear la fuente que siempre uso y el positivo y la masa del 7809 estaban desoldadas...con esta fuente probe el delay de mi última pcb(sin led) y el delay con pcb a topos...con lo cual deduzco que los delays funcionan casi seguro los dos
Ahora montare los pots del de la pcb a topos y mañana os cuento y si funciona probare con los mismos pots en la pcb diseñada y os vuelvo a contar.tb deduzco que los pt2399 van bien.
Subir
Lespaulhc
#64 por Lespaulhc el 07/09/2018

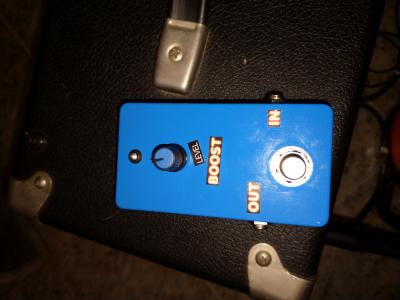

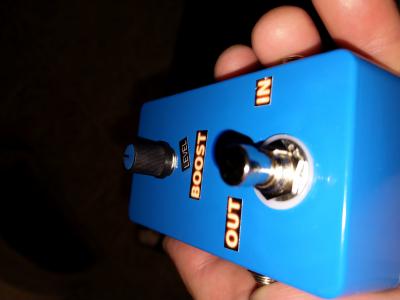

Una foto del booster super hard on vy zevex.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#65 por Lespaulhc el 07/09/2018

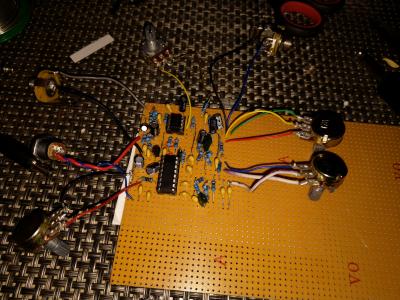

Pues era eso la fuente que no iva y como hice los circuitos sin leds pues me guie que el fallo era el ic jajaja ..nada el delay a pcb topos funciona perfectamente.

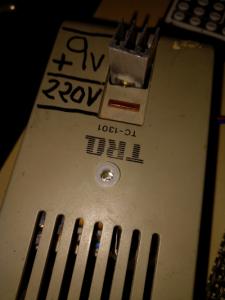

Una imagen.Maldita fuente jajjaja
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#66 por Lespaulhc el 09/09/2018
Bueno pues la pcb diseño no tira...me tocara abrir en el pc
Y revisar las pistas hay una pijada y no doy con lo que es

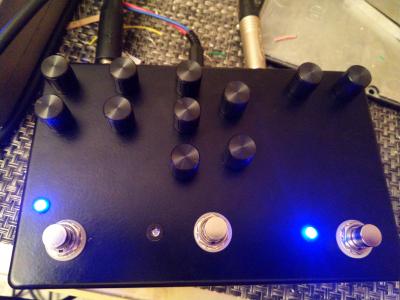

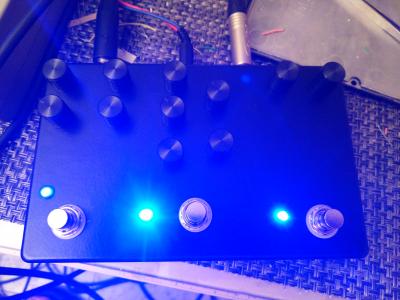

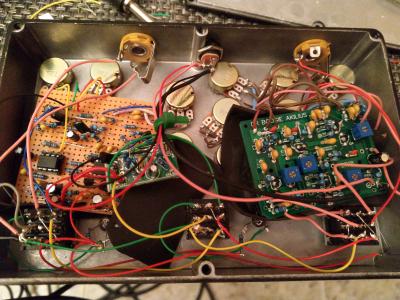

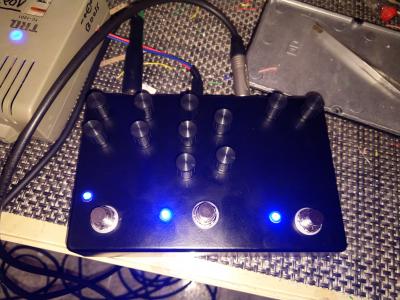

Hoy hice mi segunda 3X1 pedal. Consta del dr boogie con j201 smd un Booster y un delay el delay con pcb a topos...los demas pcbs diseño mio...ya hare un video de sonido..
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#67 por Lespaulhc el 09/09/2018
Review sonido tenia un xable del delay del volumen desoldado ...ya esta ok
https://youtu.be/_SRhpkZMoCs
Subir
Lespaulhc
#68 por Lespaulhc el 09/09/2018

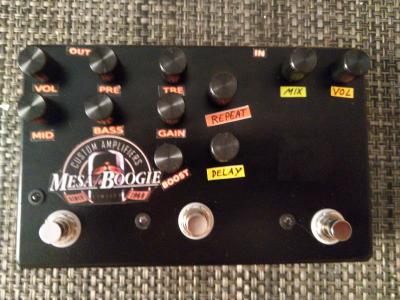

Le puse unas pegatinas
Archivos adjuntos ( para descargar)
Subir
