Delay clone mad professor

Lespaulhc
#25 por Lespaulhc el 04/07/2018

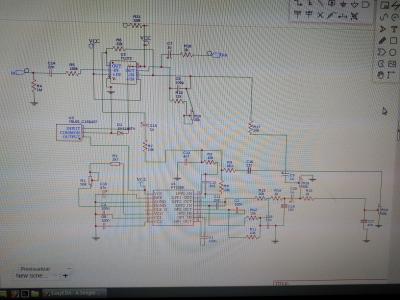

Ya se el error al poner en el esquema vcc pin 1 del ic pt2399 me unia el input y el out del transistor por eso lo anule habra que soldar un cable del pin out del transistor
A la pin 1 del pt2399.ademas cortar una pista del pin 5 del tl072 que se une al pin 1 del pt2399.y el pin 8 del tl072 tambien se unio por defecto al pin 1 del pt2399 asi que hay que cortarla .ahora os envio una imagen para que veais el esquema.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#26 por Lespaulhc el 04/07/2018

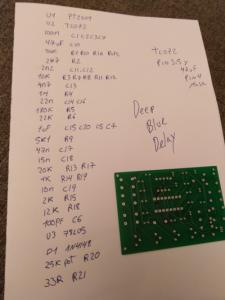

Os adjunto la lista de materiales
R1...50kb pot
R2...2k7
R3...10k
R4...1M
R5...180k
R6....22k
R7....10k
R8....10k
R9....5k1
R10...50kb..pot
R11...10k
R12...10k
R13...20k
R14...1k
R15...2k
R16...50kb..pot
R17...20k
R18...12k
R19...1k
R20...25kb or 50kb pot volumen
R21...33R
C1....100nf
C2...100nf
C3...100nf
C4....100nf
C5.....1uf elec.
C6....100pf
C7....1uf elec
C8....
C9....
C10...47uf elec
C11....2n2
C12...2n2
C13....4n7
C14....22nf
C15....1uf elec.
C16....22nf...
C17...47nf
C18....15nf
C19...10nf
C20...1uf elec
C21...
D1...1n4148
U3...78l05 marca ws pin arriba out.
U1...pt2399
U2...tl072
Si me dejo algo me preguntais ya os digo el problema fue el esquema poner vcc al 9v y al 5v del regulador como el software hizo las pistas modo auto pues las unio.Fallo novato.no os precupeis en el dr boogie y el amp 5w pues lo hice punto a punto.de todas maneras seguiré revisando el esquema si alguien quiere verlo en easyeda usuario camarechu deep blue delay podeis verlo.ah otra cosa el pin out del transistor 5v vereis que no tiene pista fue que no hice bien la conexion en el esquema easyeda mejor ya que sino la hubiera unido mal al 9v .con soldar un cable fino al pt2399 pin 1 ya esta.Lo dicho mil perdones a los que pedisteis la pcb.Aun asi funcionara.
Subir
Lespaulhc
#27 por Lespaulhc el 04/07/2018
Aunque en el programa puse vcc 9v y vcc 5v el los mezclo
Si uereis hacer pcbs no lo hagais con el diagrama usar modo pcb y punto a punto como el dr boogie y el amp 5w
Asi no hay errores.
Ya modificare la pcb del delay .pero ya que pedi 10 debo solucionar estas aunque corte pistas y empalme un cable.
Subir
Lespaulhc
#28 por Lespaulhc el 04/07/2018

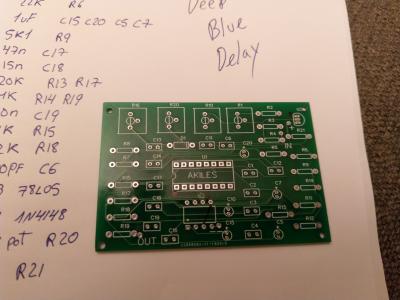

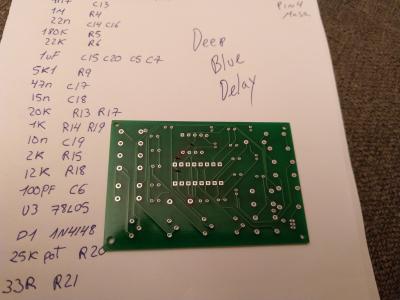

Otro dato mas pin 3 y pin 5 del tl072 hay que puentearlos.en la pagina 1 del hilo teneis el layout para revisar las pcb compradas.lo unico que los c1 y r1 etc no coinciden en numeracion por eso os hice el listado.
Subir
Lespaulhc
#29 por Lespaulhc el 05/07/2018
Hay mas fallos aparte de los escritos pero este finde me marcho y no podre estudiarlos.
Subir
Lespaulhc
#30 por Lespaulhc el 21/07/2018

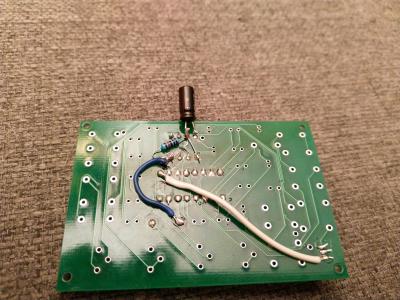

Con respecto a las pcb diseño easyeda ya revise los errores para que funcione pero hay que hacer varias cosas...
Cortar pistas cutex el pin 5 tlo72 que va al pin 1 del pt2309 lo corte por donde pone u2.
Unir pin 3 y pin 5 del tl072.
En la cara pcb trasera se corta pin 3 y pin 8 del tl072.
Se corta pin8 del tl072 y pin 1 del pt2309.
Se corta pin 1 del pt2309 que va al D1
Se une pin 8 del tl072 con D1 .
Con esto debería funcionar el delay y por último se pone otro electrolitico 47uf el + al pin 3 y pin 5 del tl072 y el - al pin 4 del tl072.
Último puente es el pin 1 del pt2309 con el regulador 78l05 el pin de arriba vista la pcb de frente.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#31 por Lespaulhc el 21/07/2018

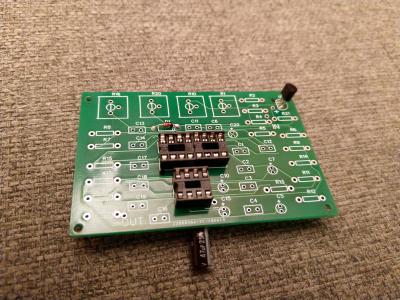

Con respecto a las pcb diseño easyeda ya revise los errores para que funcione pero hay que hacer varias cosas...
Cortar pistas cutex el pin 5 tlo72 que va al pin 1 del pt2309 lo corte por donde pone u2.
Unir pin 3 y pin 5 del tl072.
En la cara pcb trasera se corta pin 3 y pin 8 del tl072.
Se corta pin8 del tl072 y pin 1 del pt2309.
Se corta pin 1 del pt2309 que va al D1
Se une pin 8 del tl072 con D1 .
Con esto debería funcionar el delay y por último se pone otro electrolitico 47uf el + al pin 3 y pin 5 del tl072 y el - al pin 4 del tl072.
El pin 3 y pin 5 del tl072 se pone una resistencia 10k y de esta al +9v (se puede poner en el in del 78l05..o el r21 o el D1 .)
Último puente es el pin 1 del pt2309 con el regulador 78l05 el pin de arriba vista la pcb de frente
Subir
Lespaulhc
#32 por Lespaulhc el 21/07/2018
Como veis es facil
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#33 por Lespaulhc el 22/07/2018

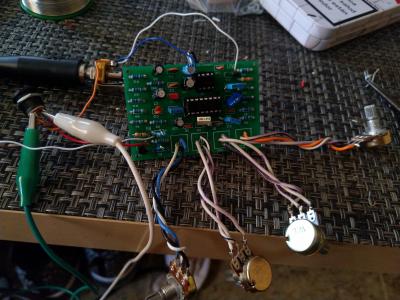

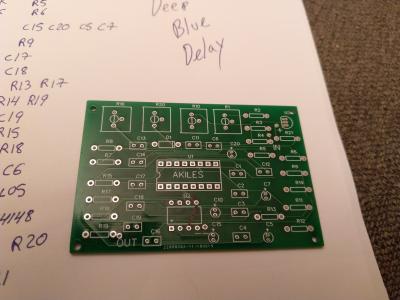

Bueno olvidar las pcbs hechas pido perdón a vedaabierta que compro 10 pcbs ...lo monte y no funciona y ya me llevo muchas horas y me rindo ..hare la pcb de nuevo y en cuanto funcione la subo para que la descargueis pero antes me aseguro de que funcione perfecto.
Archivos adjuntos ( para descargar)
Subir
txe
#34 por txe el 23/07/2018
mira a ver si es el chip se joden con la mirada , hasta el regulador le saque hace unos dias del mad para jugar con otros esquemas y no se que hecho que ahora va a 6,42v
Subir
Lespaulhc
#35 por Lespaulhc el 23/07/2018
Haber si algun valiente lo prueba yo con este de momento me rindo.
Subir
Lespaulhc
#36 por Lespaulhc el 24/07/2018

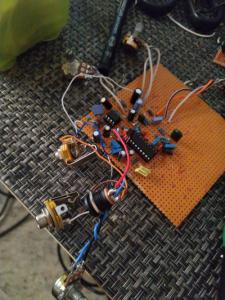

Txe con los mismos ic hice la pcb a topos y funciona.
Archivos adjuntos ( para descargar)
Subir
