#37 por txe el 24/07/2018
Pues teniendolo hecho pruebalo ahi otra vez,yo lo hize y cagada ya no me iba jajaj(lo mismo es otra pinza sin conectar denuevo) .
El chip pt2399 es sensible a la electroestatica dicho por el que me vende que tiene estudios y somos su negocio, no estan descabellado mirarlo, ademas tu controlas ... o eso o un despiste
Subir
Lespaulhc
#38 por Lespaulhc el 25/07/2018
Creo ke la pcb si funciona haciendo las Mod lo que me fallo era el dc +9v que hacía mal contacto .
Subir
Lespaulhc
#39 por Lespaulhc el 27/07/2018

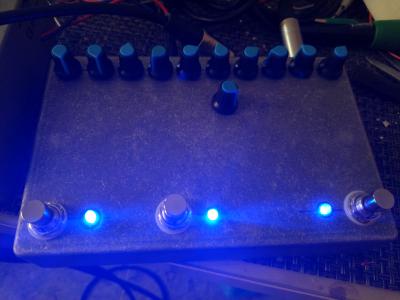

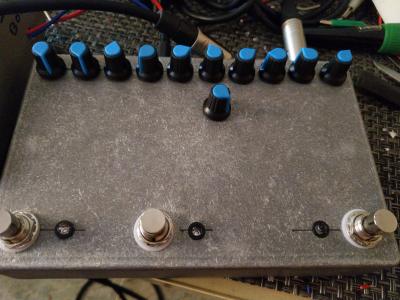

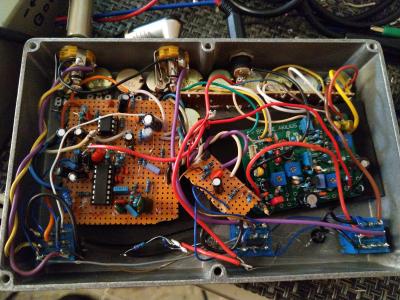

Bueno pues acabo de terminar el 3*1 pedalera analógica
Consta del dr booguie(diseño easyeda) Booster vy zvex con 2n7000 y el mad proffesor delay deep blue. Los 3pdt van conmutados.la verdad que suenan los tres barbaros
Lastima la pcb del delay que tube que hacerla a topos
Pero bueno.Falta pintar la caja etc.
Archivos adjuntos ( para descargar)
Subir
txe
#40 por txe el 27/07/2018
La leche! Con eso no se si te dejarian entrar en un avion :)
Subir
Lespaulhc
#41 por Lespaulhc el 27/07/2018

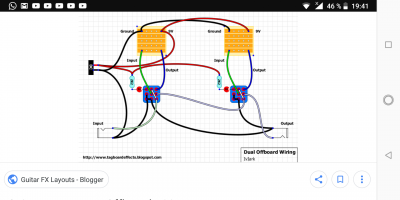

Parece lioso pero es facil de montar lo que mas me costo es los tres pulsadores que no encontre el esquema al final lo hice con este de dos y a la primera me salio.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#42 por Lespaulhc el 27/07/2018
Ah y cero ruidos y sin cable de apantallado.ni hum ni cosas raras.
Subir
Lespaulhc
#43 por Lespaulhc el 28/07/2018

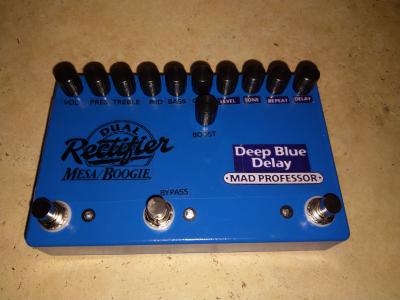

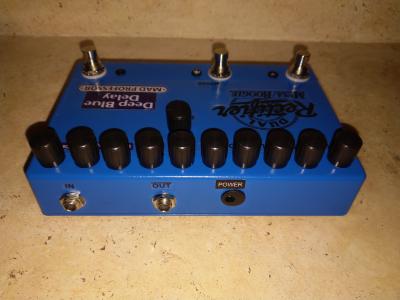

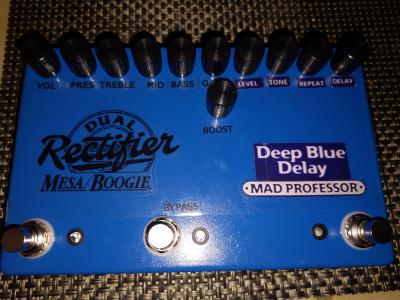

Final de la pedalera.La idea del acabado era ir a la imprenta y imprimir en papel adhesivo transparente un diseño que hice con gimp y luego agregar resina poliester transparente.Pero al estar cerrada la imprenta y la tienda de pinturas use unos trozos de diseños que tenia y lo pinte a spray.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#44 por Lespaulhc el 29/07/2018
Si quereis el pcb dr boogie testeado y mejorado aqui teneis el archivo para las pcb easyeda.
Archivos adjuntos ( para descargar)
Gerber_DOCTOR_BOOBGIE_RECTIFICADO Y TESTEADO_20180729012839.zip
Subir
Lespaulhc
#45 por Lespaulhc el 29/07/2018
Una pequeña review...
https://youtu.be/vPpX_DzvxdY
Voy a mejorar el delay y hare una pcb diseñada nueva pero con Mods.
Subir
Lespaulhc
#46 por Lespaulhc el 31/07/2018

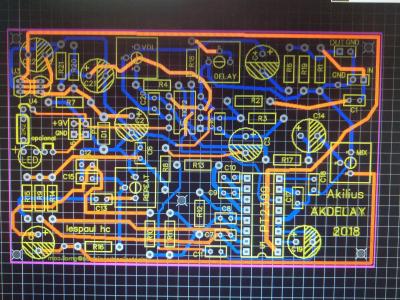

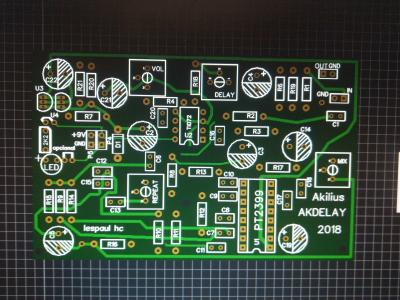

Bueno pues aqui esta el nuevo gerber del delay nuevo como os prometi aparte tiene para el led del 3pdt opcional y otro regulador mas 78l05 al poner dos es mejor.el pot del volumen se puede poner un trimmer regularlo y dejarlo fijo o un pot normal.
La zona del positovo 9v al lado tiene su gnd al igual que el in y el out asi si poneis cable apantallado es mejor
Y varias mejoras mas.
Archivos adjuntos ( para descargar)
bluelayv2_BOM_en.pdf
Gerber_ECO AKDELAY 2018_20180730214217.zip
Subir
Lespaulhc
#47 por Lespaulhc el 31/07/2018
Mañana os paso la lista componentes con respecto a la pcb.
Subir
Lespaulhc
#48 por Lespaulhc el 25/08/2018
La pcb del delay no funciona tube errores.Volvi a diseñar otra pcb diferente y tampoco le pillo el fallo el volumen va y el mix y repeat hacen ruidos y el delay no hace nada.Sigo trabajando el proyecto delay.No compreis placas con el archivo Gerber.
