Delay clone mad professor

Lespaulhc
#1 por Lespaulhc el 13/05/2018

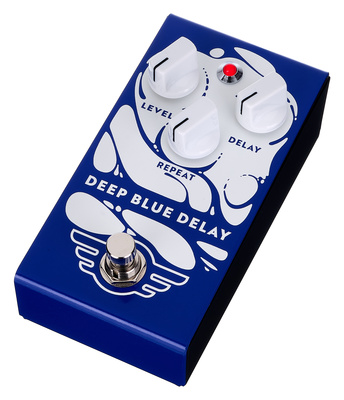

Bueno hola os enseño un delay sencillo que funciona bien es un clone del Mad Proffessor
Deep blue
Consta de un tl072 y un pt2399

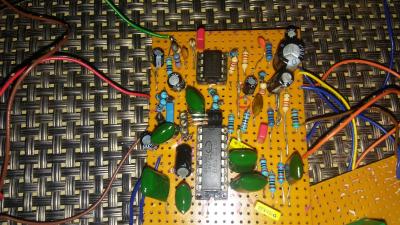

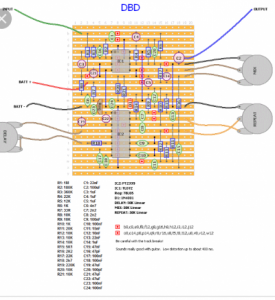

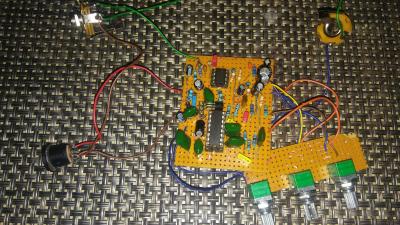

Regulador a 5v tl7805 ws...esto es lo unico a tener en cuenta las patillas del regulador depende donde sea los pin van al reves mi modelo ws de ebay van igual que el esquema in gnd out de arriba a abajo del esquema.el condensador 100pf lo probe de 150pf y lo puse 470pf y no noto diferencia.los potes de b50k 6mm stereo pero use en mono me vinieron asi de ebay.si quereis hacerlo yo os ayudo en algun problema que tengais.os dejo imagenes del esquema y 3pdt que hice sin poner 3pdt.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#2 por Lespaulhc el 13/05/2018

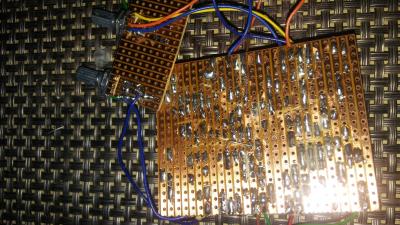

El diodo puse 1n4007 los puntos rojos del esquema son cortes de pista .Los potenciometros estan boca abajo en el esquema.
Si por error os equivocais con el tl7805 y lo poneis invertido el circuito no quema nada pero al quitarlo con el 9v puesto te funciona el delay y solo un instante.este esquema con esta pcb a topos es facil pero requiere concentracion yo monto los componente y cortando pistas empiezo por la izq de arriba a abajo y hacia la derecha.pero lo primero monto los 3 zocalos y los puentes.Espero lo monteis es muy guaai.ah por cierto hay cortes de pista tapados por los componentes en el esquema es mejor ver tipo ajedrez .por ejemplo T5.etc...se ve perfectamente. En esquema.
Subir
Lespaulhc
#3 por Lespaulhc el 13/05/2018
Otro dato los condensadores electroliticos el negativo. En el esquema. Si lo veis con zoom es la parte negra no se aprecia mucho.
Subir
Lespaulhc
#4 por Lespaulhc el 13/05/2018
La r18 lleva en el medio un corte de pista y el puente N8 y q8 no es un pin seguido de arrib. Abajo son 2.en mio un 2n2 puse 1n8 no tenia.
Os dejo estos apuntes pra que vayais mas rapido al montarlo y no os pareis con dudas que yo tube.ah no puse cable apantallado .creo que no hace falta .hacerlos pequeños y cortos o directos a pcb los potes.
Subir
txe
#5 por txe el 13/05/2018
Pues a mi salio chungo le meti perilla de volumen no corta a cero pero se nota que trabaja
Donde puedes experimentar es con el valor de delay y tendras mayor retrasaso
Medi las tensiones y lo deje tirado que dan bien y no se por donde tirar
Archivos adjuntos ( para descargar)
delay ruidoso.mp4
Subir
Lespaulhc
#6 por Lespaulhc el 14/05/2018
Cambia el potenciomwtro y prueba. A veces los pedales dan guerra a mi tb me pasa y a veces no doy con lo que es.
Subir
txe
#7 por txe el 14/05/2018
no creo que sea del potenciometro, pillo los componentes decentes incluso he pillado condensadores de marca y luego resulta que me faltaban 2 y he tenido que tirar de la chatarra que tengo, oye se agradece que subas el post que hay por internet mucho circuitos con errores
puedes poner los voltajes en las patas de regulador, operacional y el chip?
Subir
Lespaulhc
#8 por Lespaulhc el 17/05/2018
Ah decir que la r19 no existe.tube que leerme un foro entero de inglés para saberlo.
Subir
Lespaulhc
#9 por Lespaulhc el 22/05/2018
Novedades de Mod del pedal importante

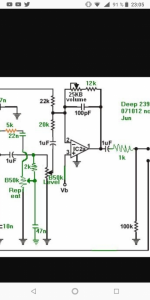

Unir pin 4 de pt2309 a masa(Gnd) se puede hacer con estaño solo uniendo al pin 3 del electrolítico y cortando la pista.esto hace que funcione a la primera al darle tensión 9v...ya que antes no iva bien... inconveniente es que pierde volumen .... Solución...pin 6 del tl072 desoldar esa punta de la R5 y poner en serie entre la R5 y pin 6 un potenciómetro (pin 1 y pin 2y3 unidos)osea 2 cables
El pot..de 25k....
Peeeeero si queréis un Delay screamer. Sí como lo oís un Delay con tubescreamer en vez de por 25k ...poner 50k
Obteneis un Delay limpio o Delay con screamer o distorsión sin Delay.....Todo eso jugando con los 4 potes
Sí subís el volumen 50k al Max y los Delay repeat y mix al mínimo tendréis la distorsión....si bajáis volumen 50k un poco y los 3 reporte de y mix potencia Delay y distorsión
Y si bajáis un poco más el volumen 50k pues Delay clean.
Espero lo montéis.pronto haré un vídeo.
Subir
Lespaulhc
#10 por Lespaulhc el 22/05/2018
Mod
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#11 por Lespaulhc el 22/05/2018
Modificación...
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#12 por Lespaulhc el 22/05/2018

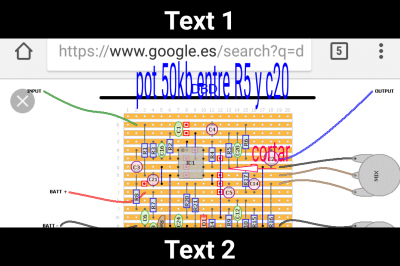

Al cortar R5 podéis ponerla en a 13 y en a 14 (PCB)pin 1 del pot 50kb luego pin 2.y 3 del 50kb justo donde estaba R5.
