Control de tono en las tres pastillas.

  • 1
Carteyano
#1 por Carteyano el 15/05/2020
Hola, tengo una strato Lincoln Brewster, y el control de tono solo funciona para la pastilla del puente. Me gustaría saber si se puede modificar para que funcione para las tres pastillas.

Gracias.
Subir
Kenworht
#2 por Kenworht el 15/05/2020
Claro que si.
Sería Master Tone.
Mira haber en la red con este enunciado.
Es muy sencillo. Se conecta el tono antes del jack de salida o desde este.
Coje la señal del vivo desde el jack.
Por ejemplo.
Subir
1
Kenworht
#3 por Kenworht el 15/05/2020
El concepto Tono General, o Máster Tone Control, en inglés, quiere decir que afecta a todo. Esta posteriormente, a los selectores y potes de volumen.

Voy a buscar tu guitarra, que me estan diciendo que es una pieza hermosa..
Subir
kaskosu
#4 por kaskosu el 15/05/2020
No encuentro el diagrama exacto de tu guitarra, pero creo que lleva volumen, un tono y un Booster de medios, ¿Puede ser? Es lo que tienen las signatures.

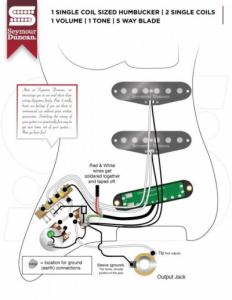

Te paso el esquema de SD. Simplemente ignora el Booster de medios en el esquemaz no lo toques y cambia el tono de la pastilla del puente siguiendo este esquema.
Archivos adjuntos ( para descargar)
Subir
Carteyano
#5 por Carteyano el 16/05/2020
Luego le quito el pickguard y lo veo.

Gracias a todos.
Subir
ebl1960
#6 por ebl1960 el 16/05/2020
Buenos días, haciendo una búsqueda me he encontrado con este documento en referencia a tu guitarra.
Espero que te sea de utilidad.
Para las modificaciones que quieres hacer, mejor que se pronuncien los expertos.
saludos.
Archivos adjuntos ( para descargar)
SM_0116502778_Lincoln_Brewster_Strat_Rev_A.pdf
Subir
Carteyano
#7 por Carteyano el 16/05/2020
Adjunto foto del esquema en cuestión, a ver si alguien me dice que cables tengo que soldar.
Archivos adjuntos ( para descargar)
Subir
Carteyano
#8 por Carteyano el 18/05/2020
Alguien que me confirme si el cable blanco que va desde el tono al selector es el que debo de soldar junto al amarillo del volumen.
Subir
kaskosu
#9 por kaskosu el 18/05/2020
#8 me parece que si. Lo sueltas del selector y lo juntas en la patilla del pote de volumen.
Subir
Carteyano
#10 por Carteyano el 18/05/2020
Lo mismo da en la patilla del pote que en el selector no?
Subir
kaskosu
#11 por kaskosu el 18/05/2020
Si, suelta donde está y suelda al lado.
Subir
Carteyano
#12 por Carteyano el 19/05/2020
Pues hecho y funcionando, y eso que le tengo verdadero pánico al soldador.

Gracias por vuestros consejos.
