Construccion de un fuzz factory by zvex

la placa no es "tan" grande.Quiero decir, si quito las pastillas del mastil y el medio(que casi no las uso) la placa me cabe perfectamente,y los potenciometros los saco con un cable y los pongo encima del selector de pastillas.Aunque eso si, seguramente tendre que hacerle agujero al pote y al cable

Lo que todavia no se como resolver es como cambiar la pila...

OFERTAS Ver todas

-50%

Analog Alien Alien Comp

117 €

Ver oferta
-61%

DR LH-9 TITE-FIT 9-46

3,94 €

Ver oferta
-11%

Digitech Trio+ Band Creator

245 €

Ver oferta

kabum escribió:
la placa no es "tan" grande.Quiero decir, si quito las pastillas del mastil y el medio(que casi no las uso) la placa me cabe perfectamente,y los potenciometros los saco con un cable y los pongo encima del selector de pastillas.Aunque eso si, seguramente tendre que hacerle agujero al pote y al cable

En serio que vas a quitar esas 2 pastillas??? :shock:

La del medio aún pero quitar la del mástil es un sacrilégio...

1 respuesta directa

rasta_maleek escribió:
Que te leas el post entero cavernícola, hay un circuito para calcular las hfe sin fugas!!!! Que leas te digo, que sino este hilo llegara al infinito

yea el método de medir fugar y luego restarlo al voltaje de la ganancia yeah!!!!! ví tucircuito es simple solo la resis de 4....... y fracción de preferencia de film al 1% creo que la venden en mi país vale la pena ya quertengo un lote de 8 germanios entre recuperados, encontrados en el basurero, de segundilla y de un amigo!!!!! creo valen oro y a provar se ha dicho!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

SIIIIIIIIIIIIIIII al INFINITO Y MÁS ALLÁ!!!!!!!!!!!!!!!!!!!!!!!!!!!!! EAAAAAAAAHHHHHHHH!!!!!!!!!!!!!!!!!!!!!!!
vian los pedalillos de GERMANIO!!!!!!!!!!!!!!!!!!
creo sería una buenísima idea recopilar todos los pedales y ssus variables para ser un post exclusivo dedicados a todos ellos!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

choki escribió:
En serio que vas a quitar esas 2 pastillas???

La del medio aún pero quitar la del mástil es un sacrilégio...

pues eso, burradas que a uno se le ocurren, lo suyo es en un pedal, aunque te hagas la caja con una caja de carametos de esos de confiteria

Precisamente la pastilla del mastil es la que menos me gusta el sonido.Cosas de las guitarras de 200 euros, no se le puede pedir demasiado

Bueno, ya tengo el pedal casi casi terminado.Solo tengo una duda: La conexion de los jacks.

En el esquema solo sale que el mono tiene un punto donde soldar un cable y el estereo 2.... pero los jacks que tengo(y los que todo el mundo tendra,imagino) tiene el mono 2 puntos de soldadura y el estereo 3...

El mono tiene 2 conexiones, una que va a masa (Ring) y otra donde va el vivo (Tip).

El estereo tiene 3, una que va a masa, otra para el vivo, y una tercera que al conectar el jack macho hace que se junte con masa, es decir con ring. Se suele utilizar para el tema de la pila, para que solo funcione al conectar el jack macho al pedal.

Esta imagen te puede ayudar para que veas como va el stereo:

Sigo sin entenderlo. Yo tengo un jack mono asi:
[ Imagen externa no disponible ]

Y yo ahi veo 3 conexiones.

Es mono, pero del tipo "Grounding"

Te pongo una imagen con los tipos de jack

[ Imagen externa no disponible ]

Entonces... como va el conexionado? He conectado(en mono y stereo) la pata larga al interruptor, y en el estereo, el que es la pata pequeña al negativo de la pila.Luego he conectado otro cable (en ambos jacks) en el que va a continuacion del que es el aro que hace contacto con el jack.Esta bien?

kabum escribió:
Entonces... como va el conexionado? He conectado(en mono y stereo) la pata larga al interruptor, y en el estereo, el que es la pata pequeña al negativo de la pila.Luego he conectado otro cable (en ambos jacks) en el que va a continuacion del que es el aro que hace contacto con el jack.Esta bien?

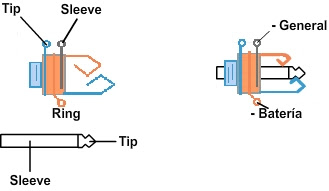

Aqui ta' el monito para el jack grounding no te hagas paltas!!!!:

Por curiosidad...para que sirve la patita que está en el medio?

La que GodSaveMetal ha puesto que no hay que conectar nada.

Tiene alguna función cuando conectas el jack macho?
