Construccion Cuerpo Guitarra Robin Medley

Parte 1: Presentacion Proyecto y Maderas


Hola holaaaaa!! muy buenas familia, llevaba un par de meses un poco desaparecido. La verdad estaba bastante mas concentrado en sacar proyectos adelante y terminar y bueno, esta vez traigo un post con todo de golpe! se trata de un cuerpo de recambio para una guitarra Robin Medley, el cliente me envio la guitarra entera, con todas sus partes y basicamente me dijo: hazme un cuerpo nuevo y reutilizamos mastil y todas las partes, la verdad que el mastil es una delicia... flameado espectacular y perfil como las jackson super finito y comodo....

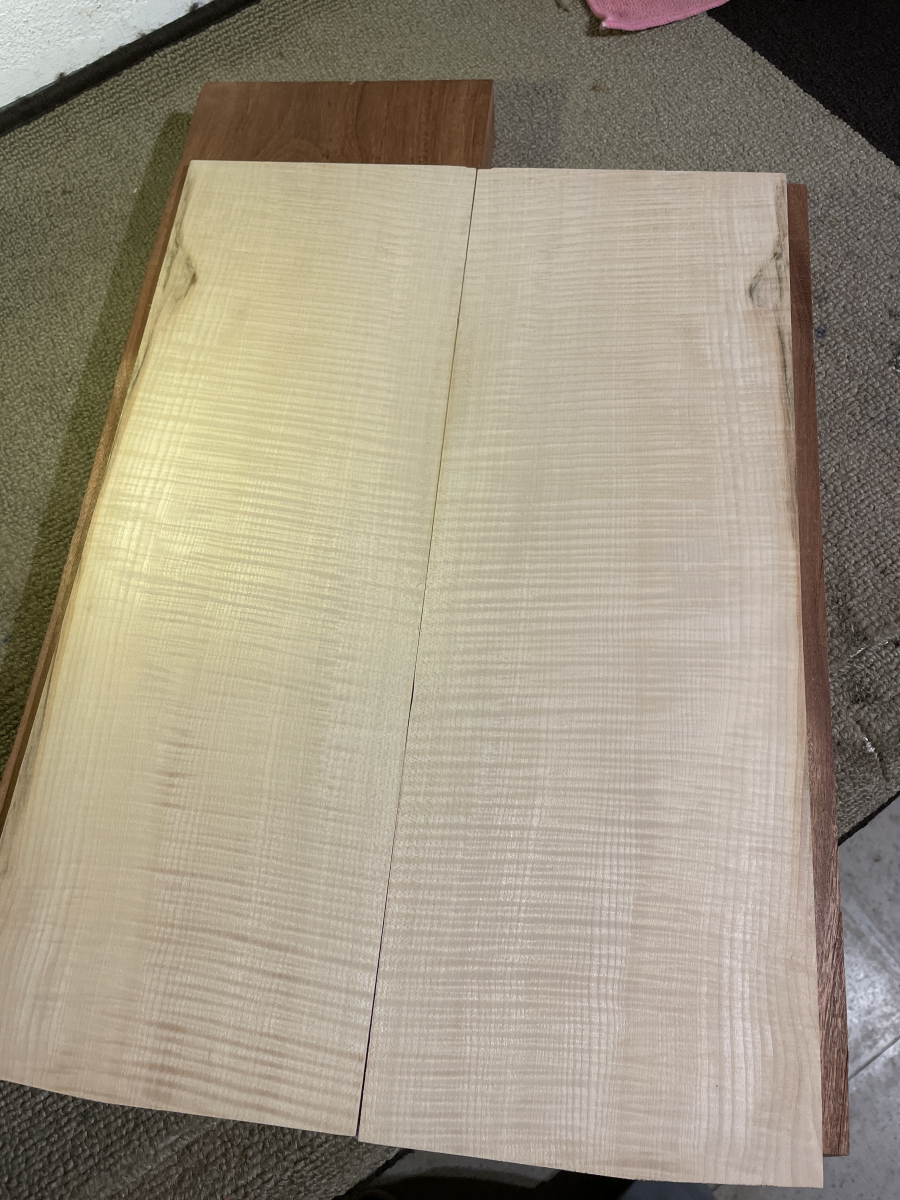

Las maderas elegidas para revivir a esta guitarra son:

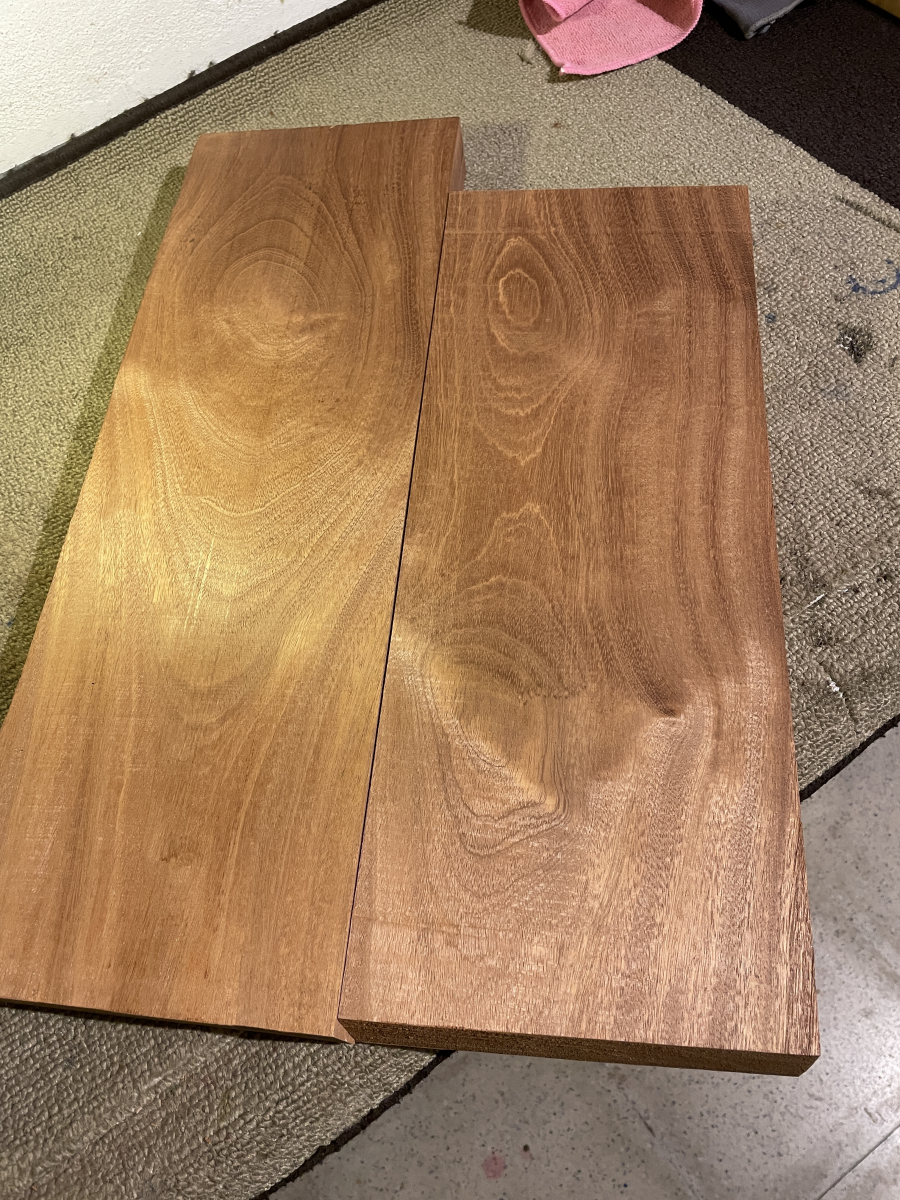

- Cuerpo de Sapelli

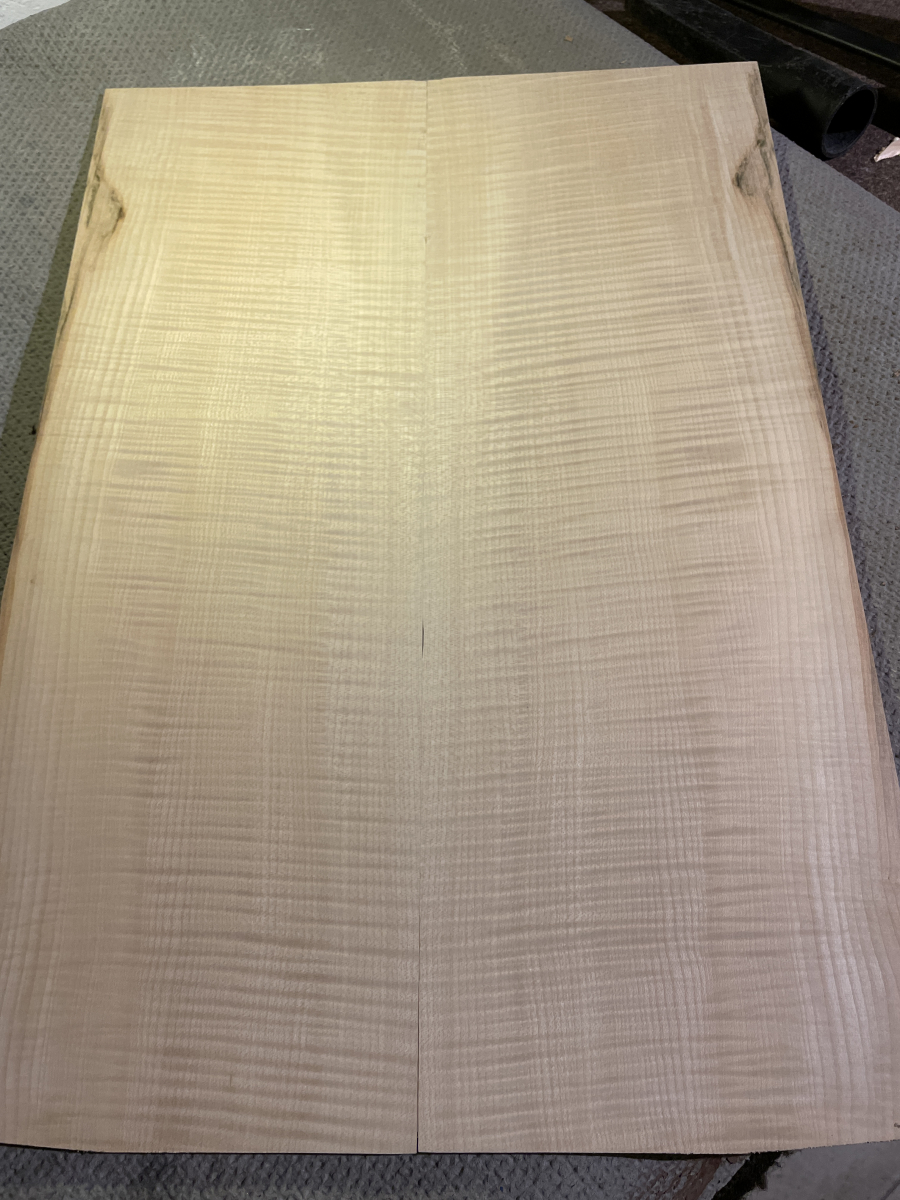

- Tapa de Arce Flameado 5A

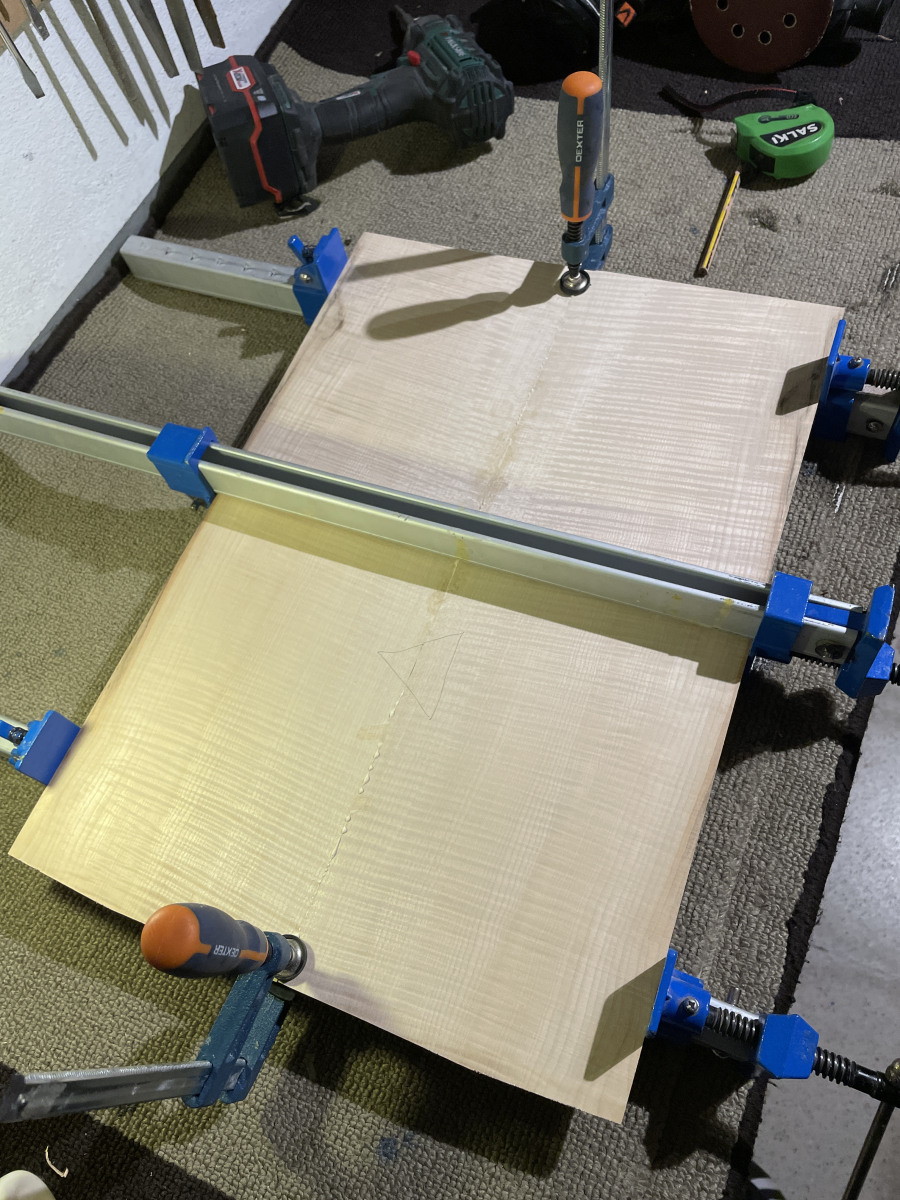

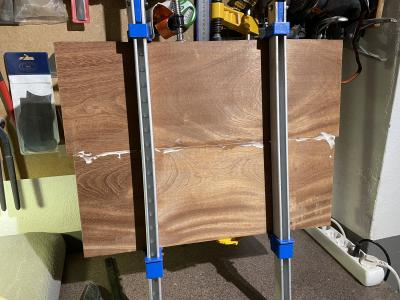

Aqui ya nos ponemos manos a la obra a encolar la tappita y el cuerpo

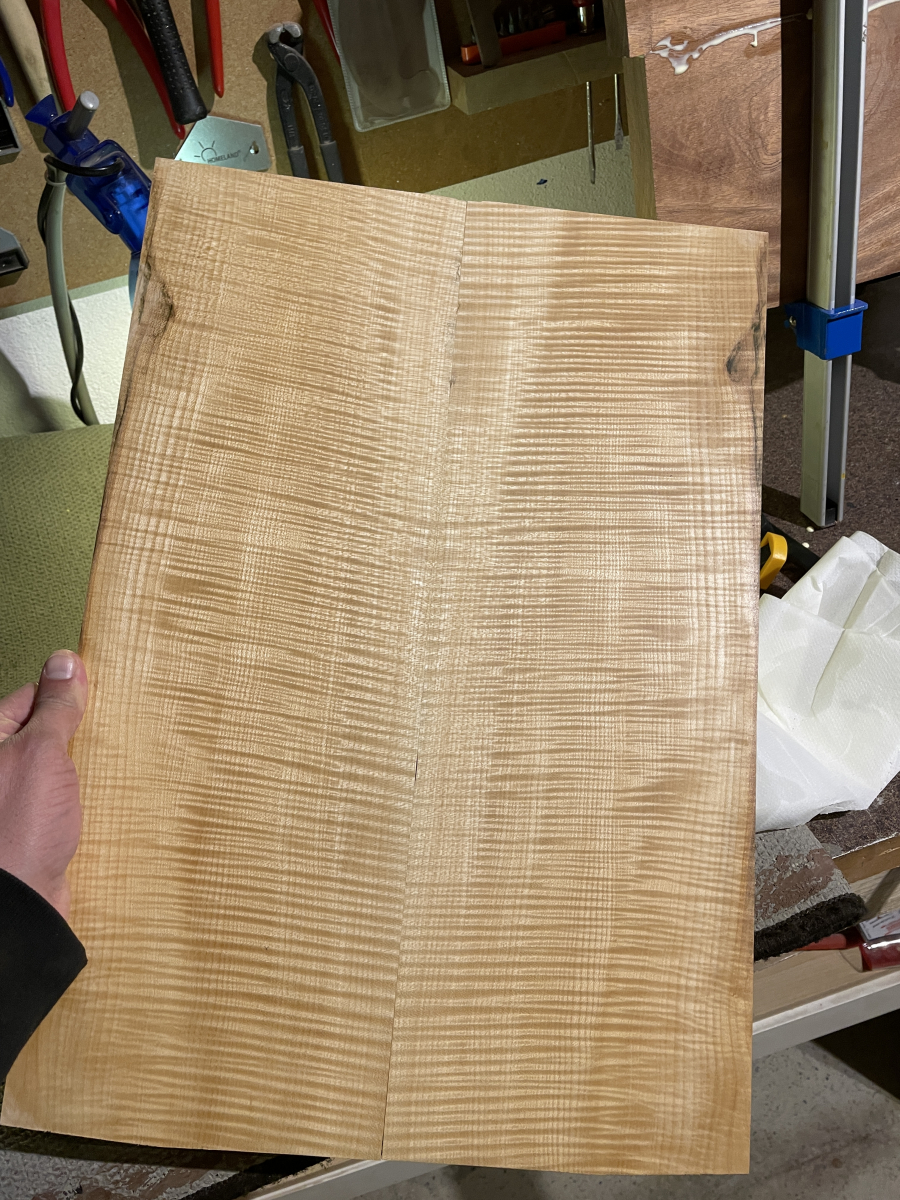

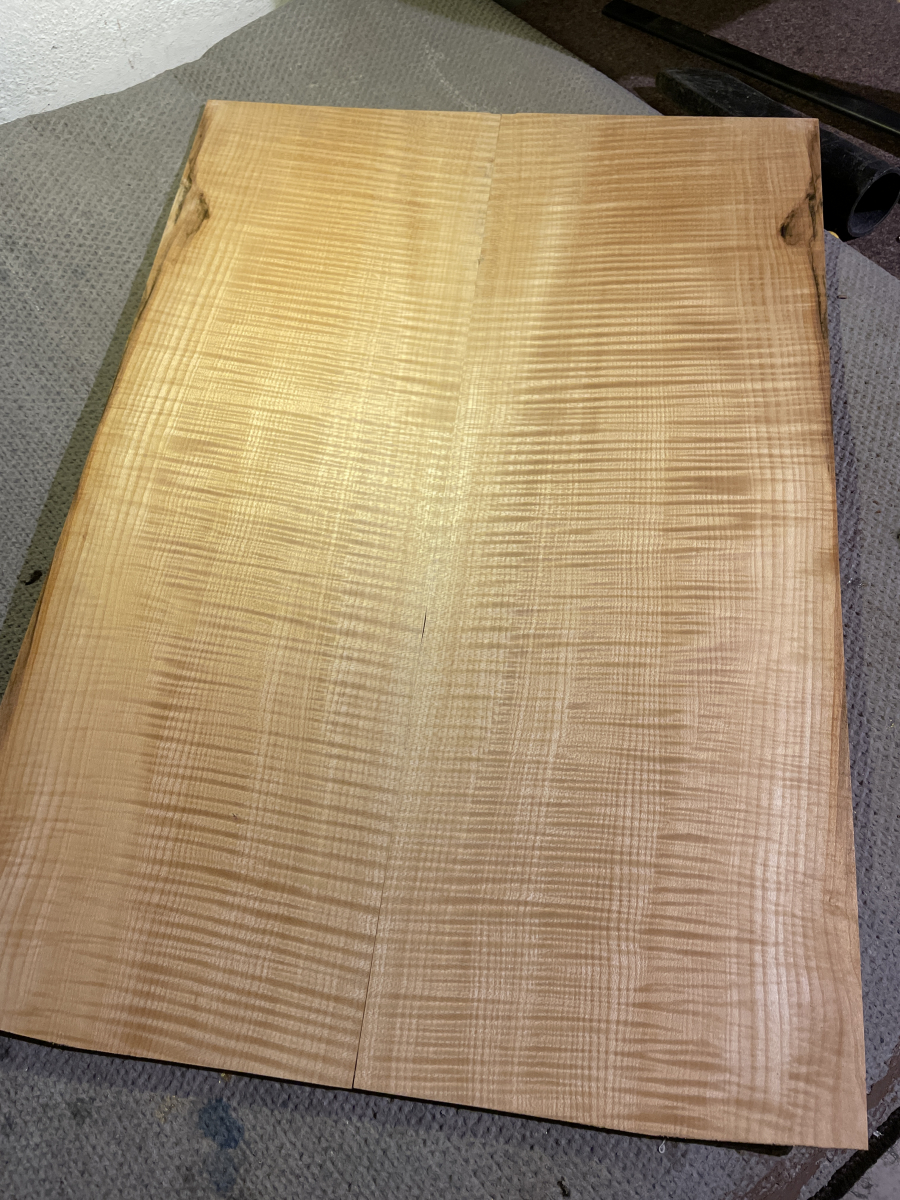

Mirad que espectacular la tapa!! Madre mia no se como no me encargais mas cosas asi !! xD

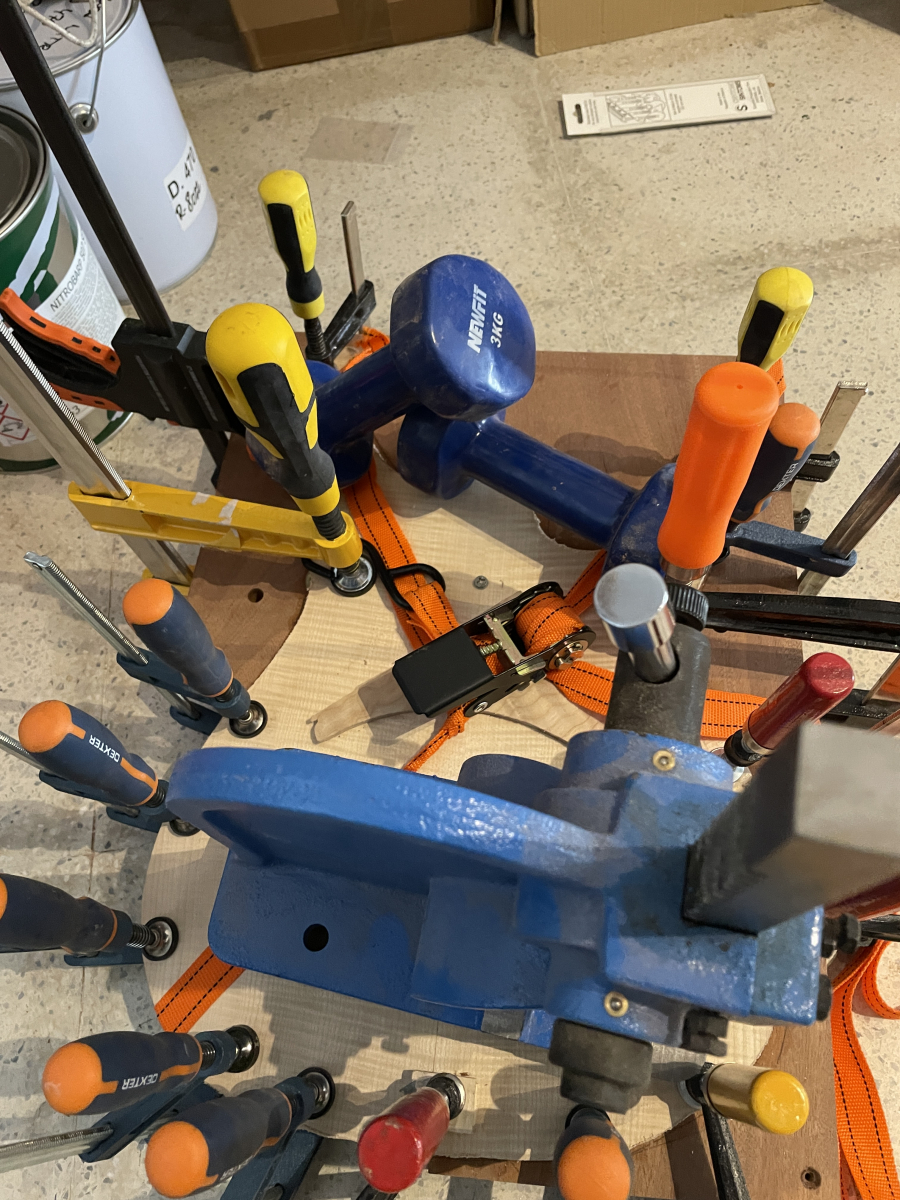

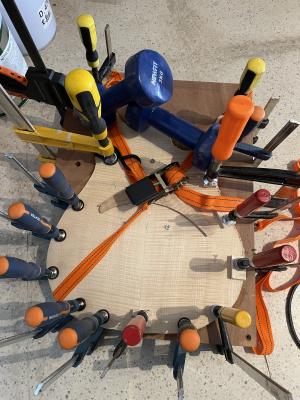

Le aplicamos preesion a la tapa para encolar al cuerpo

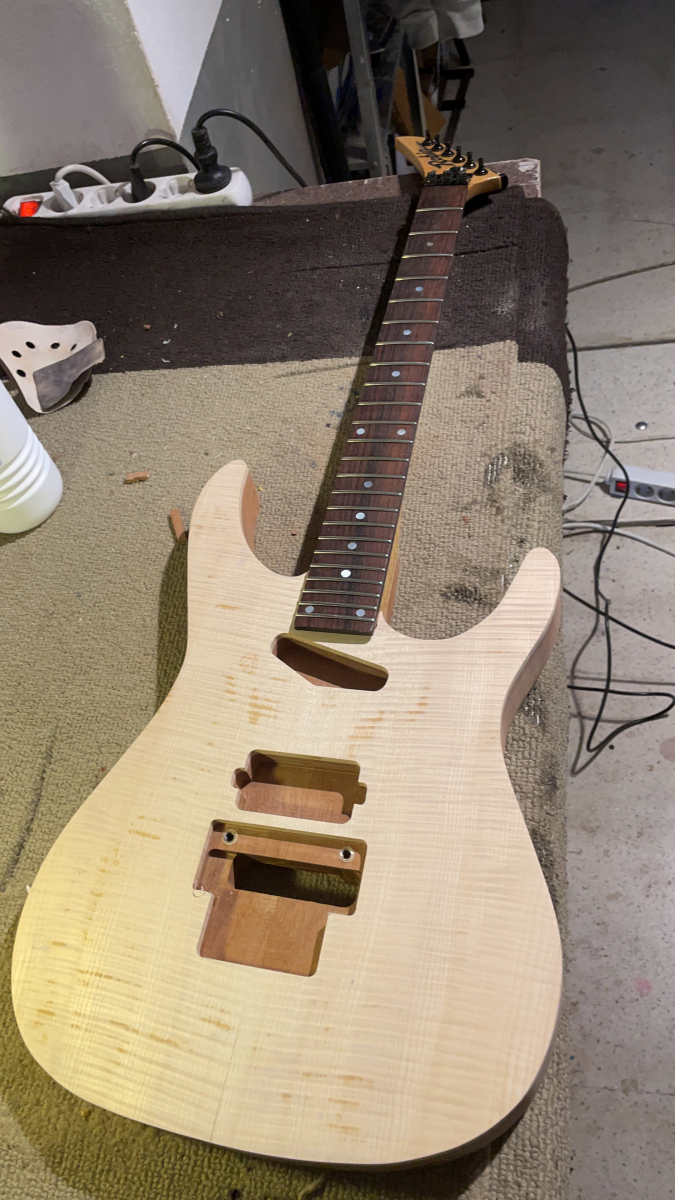

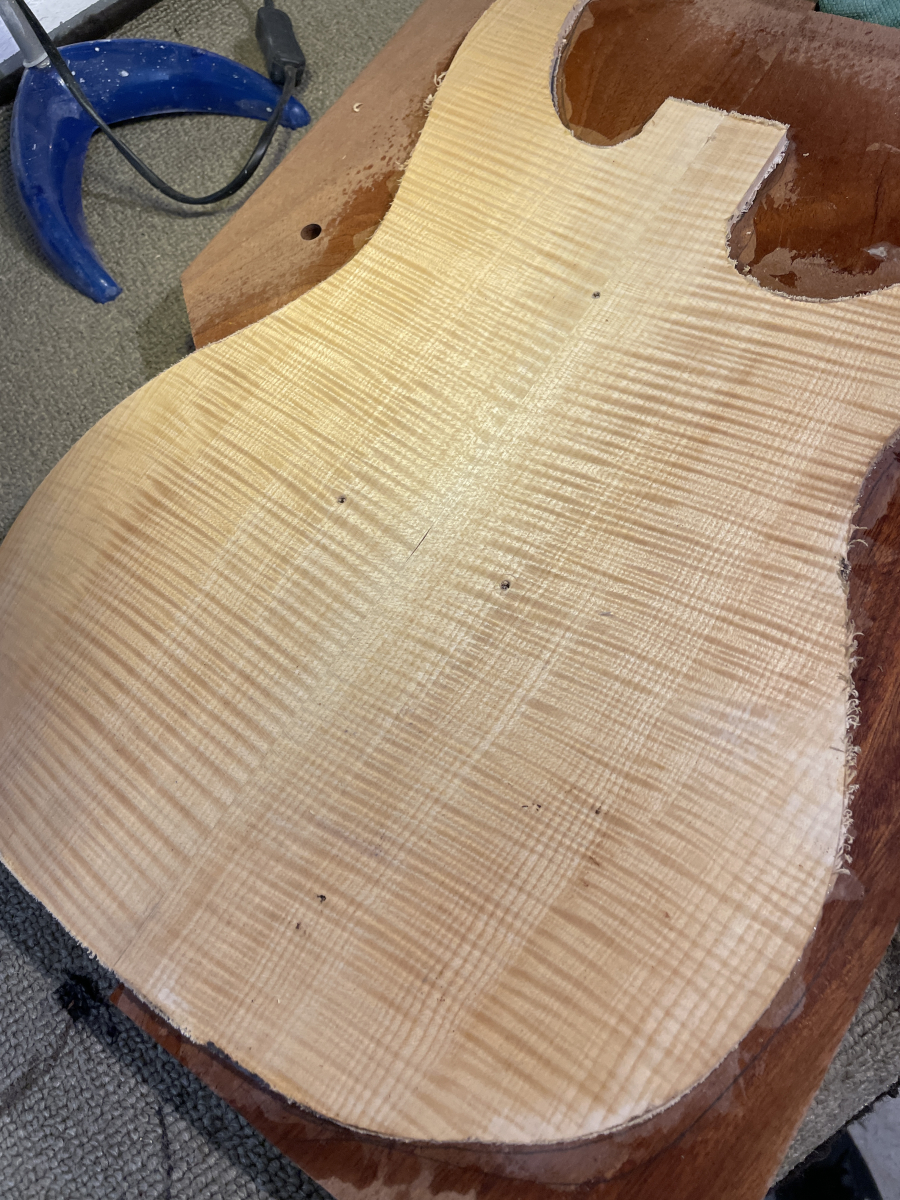

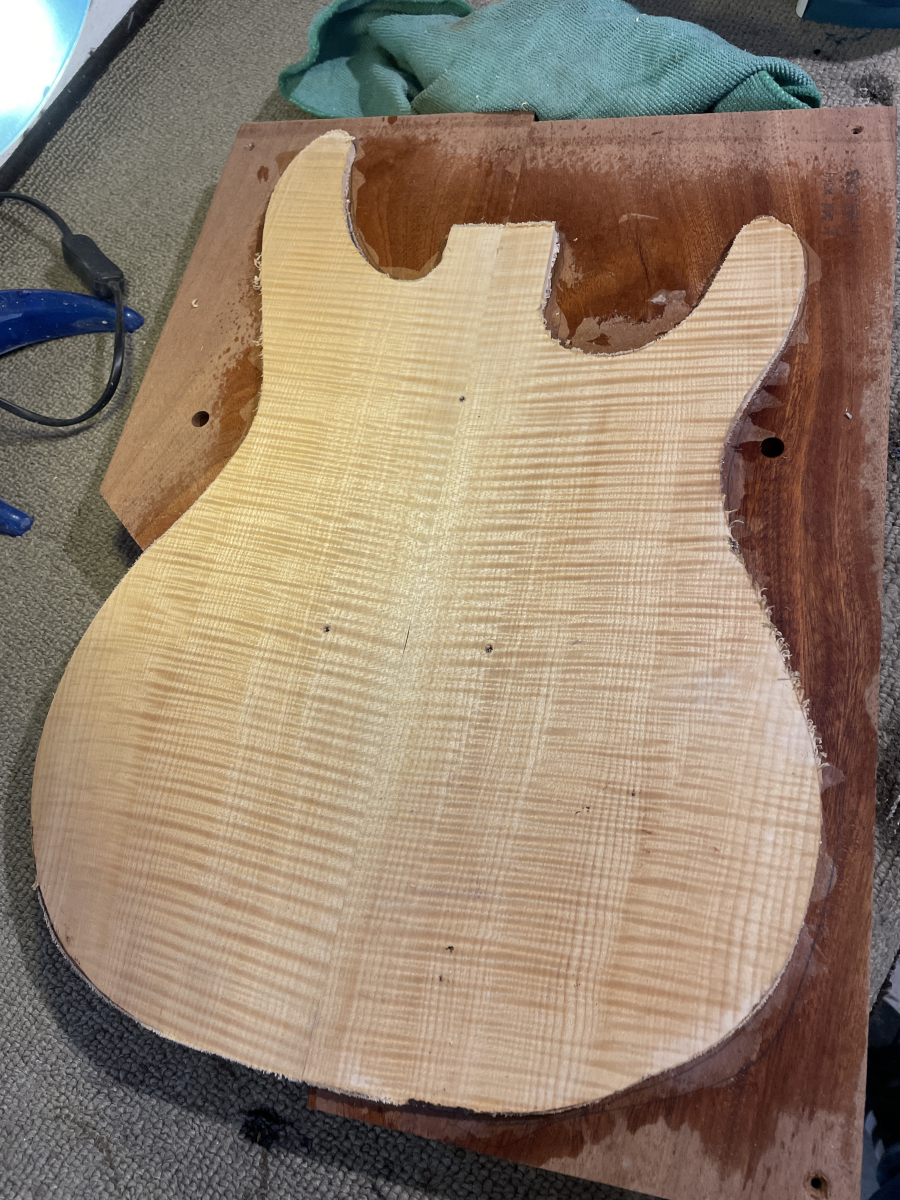

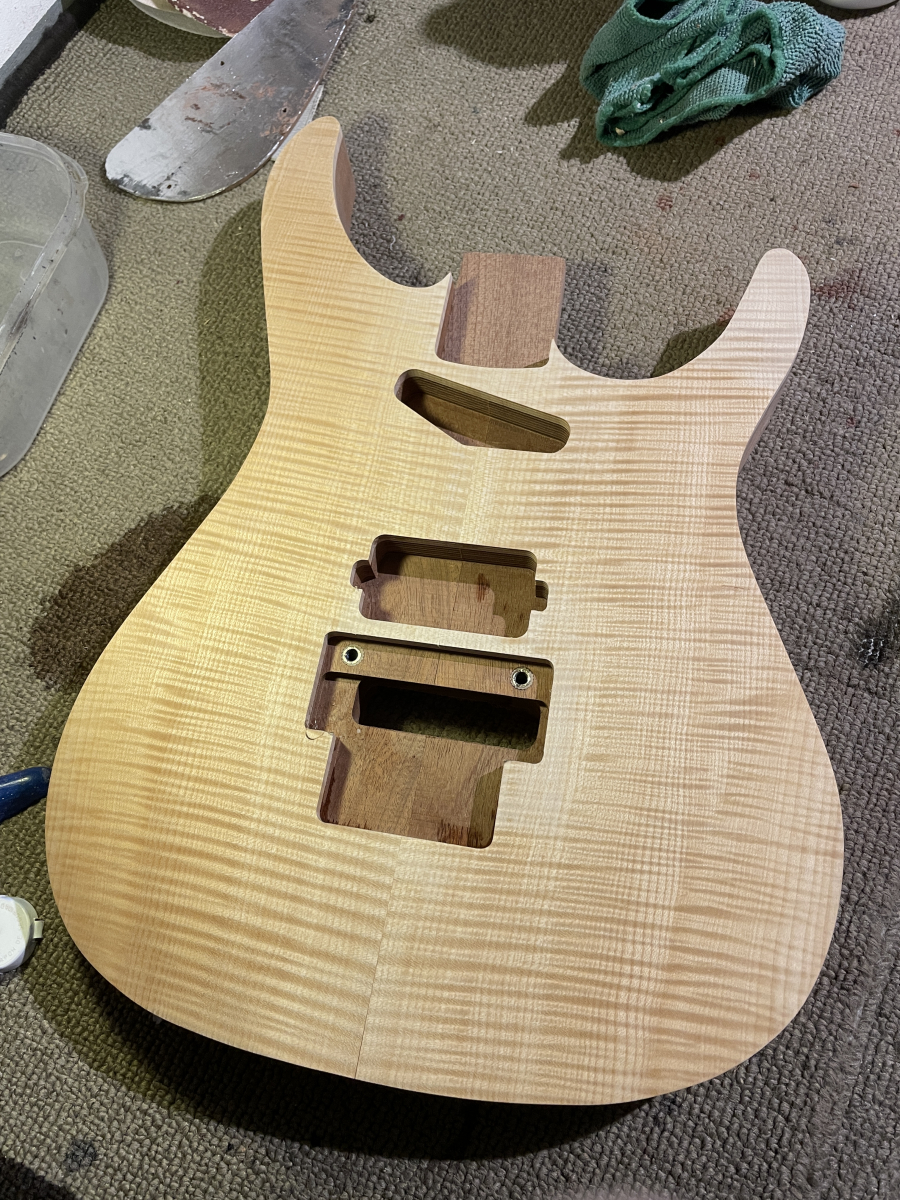

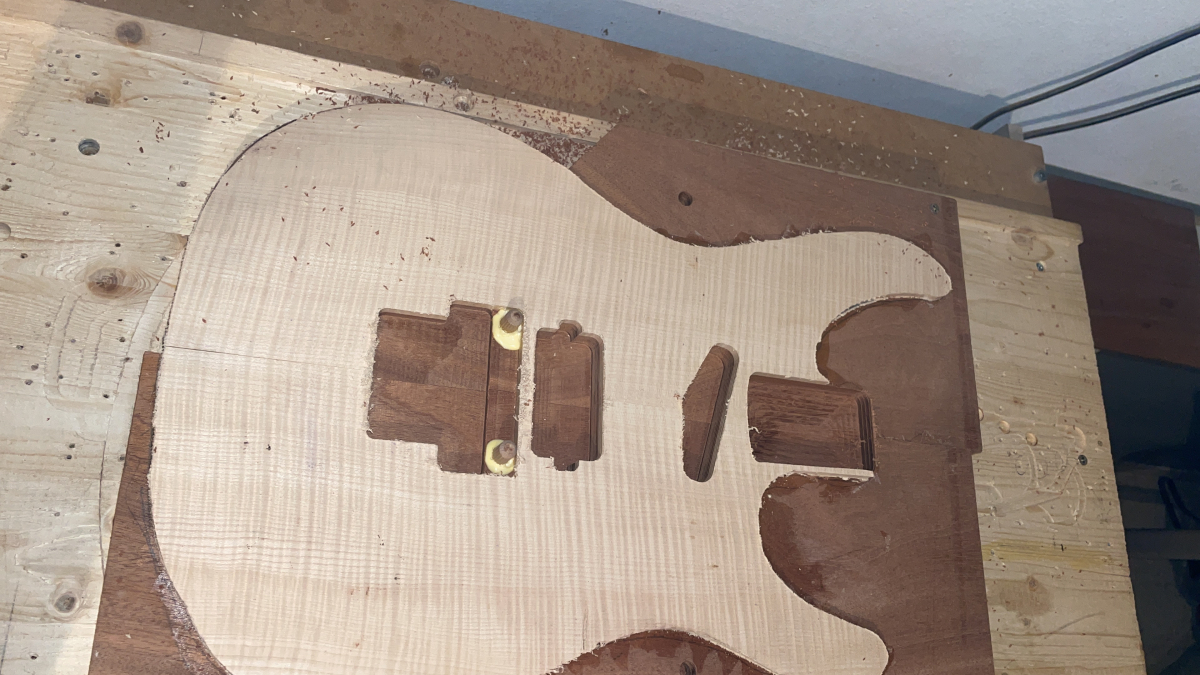

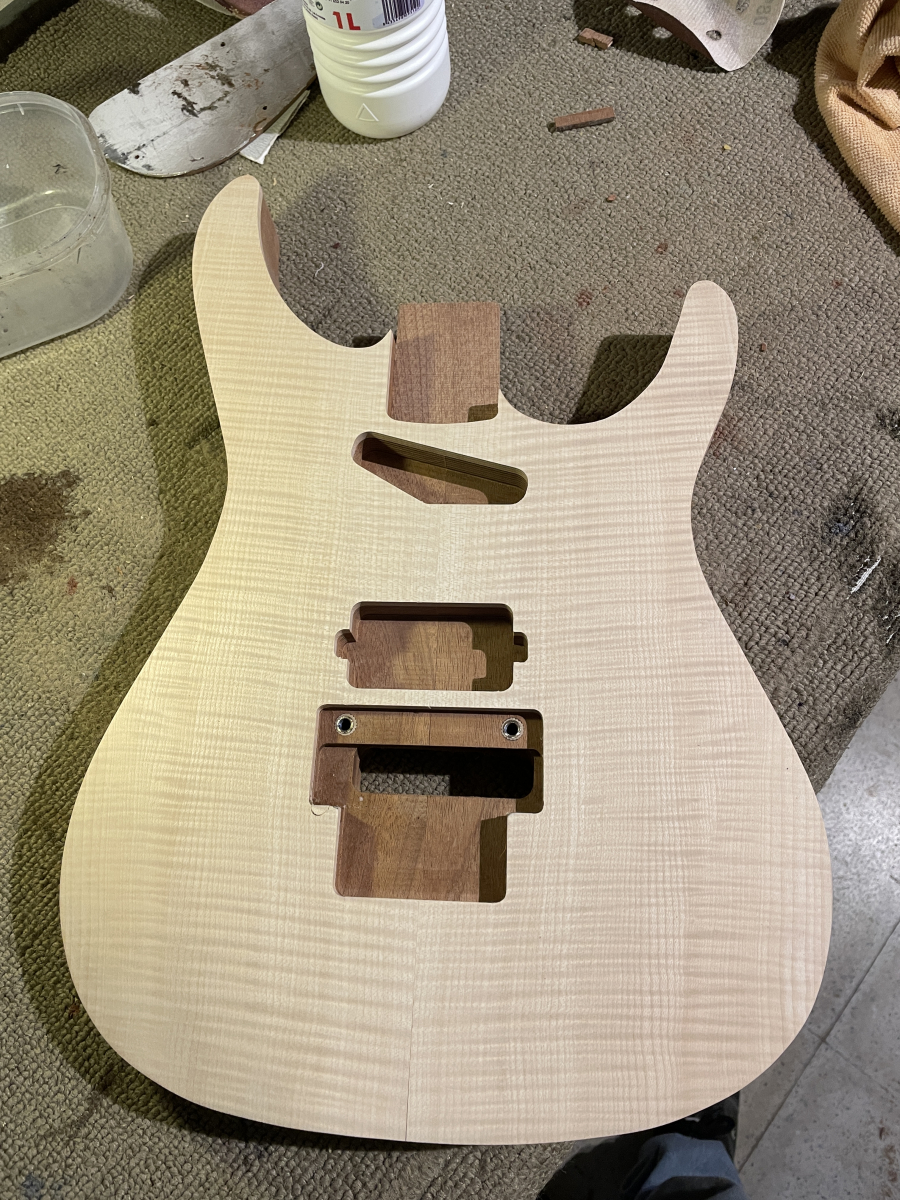

Cortamos y hacemos nuestra magia con la CNC... todo muy resumido... Al final nos queda el cuerpo ya cortado y a lijar













Continuo en un segundo Post, para enseñar el tintado , el acabado y montaje final!

Un saludo!

Me encantaba esa guitarra, te ha quedado de vicio.

Parte 2:Acabado

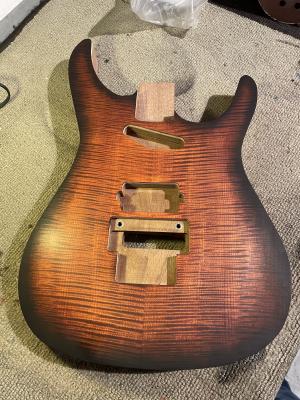

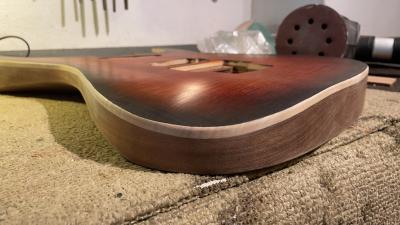

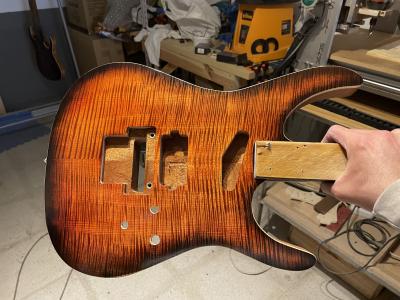

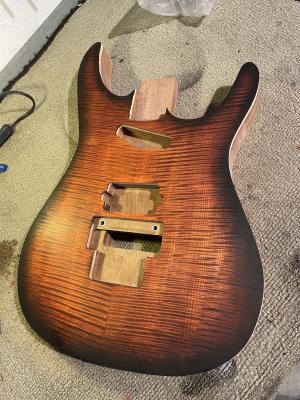

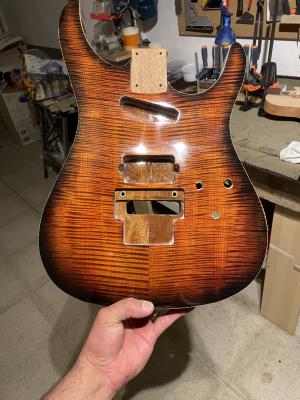

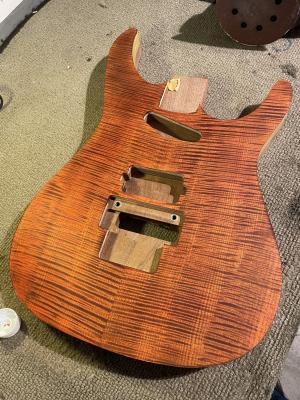

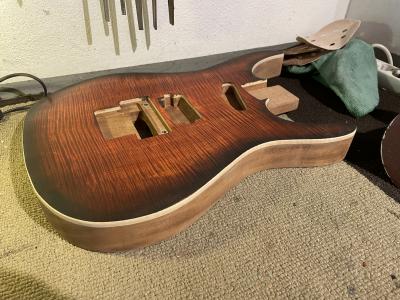

Aqui seguimos con el tintado de la tapa, el acabado va a ser una especie de "Tyger Eyes Burst" .

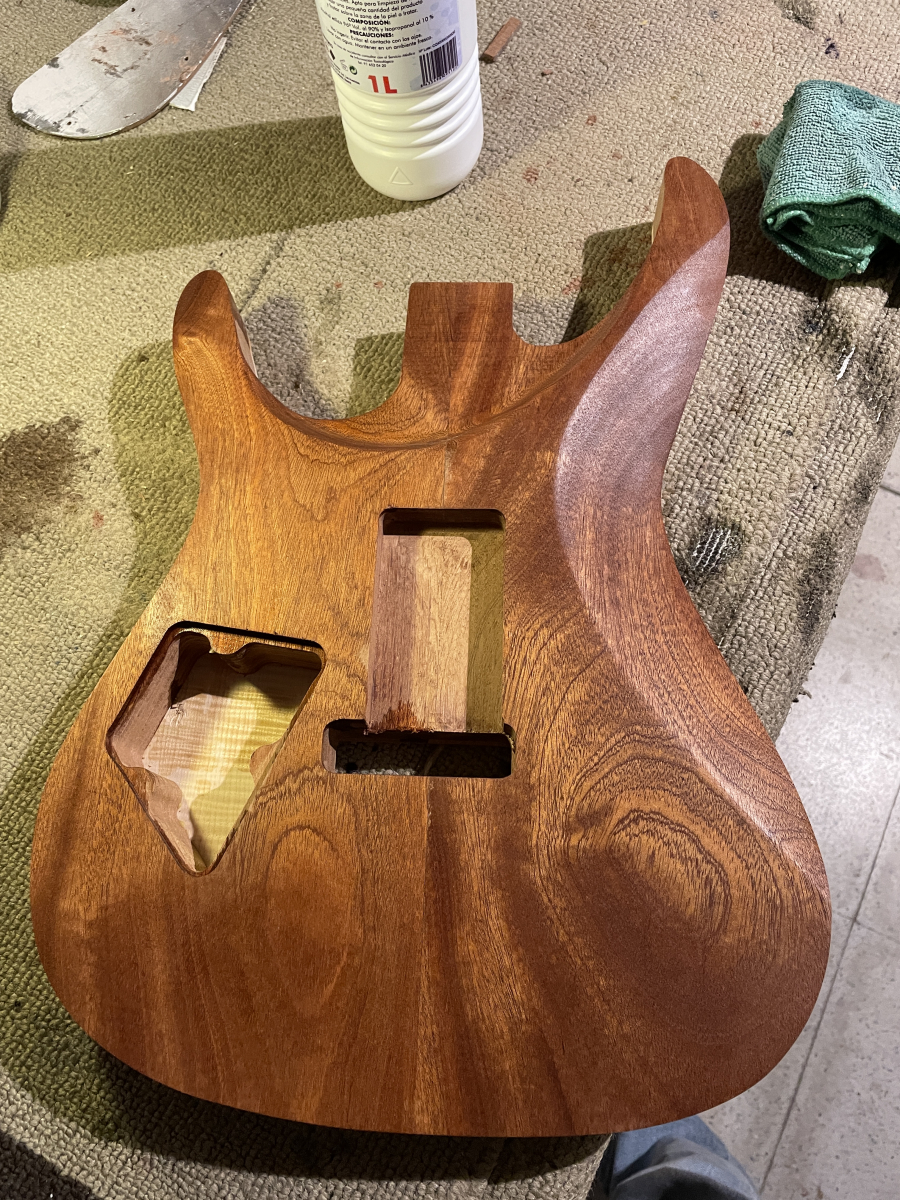

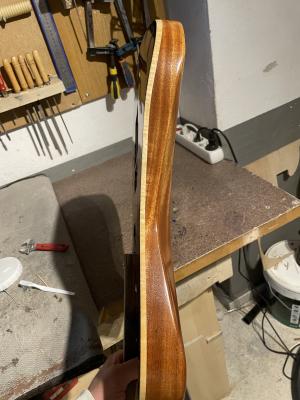

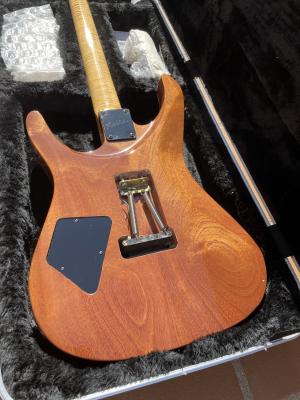

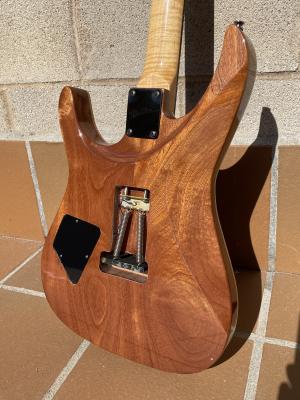

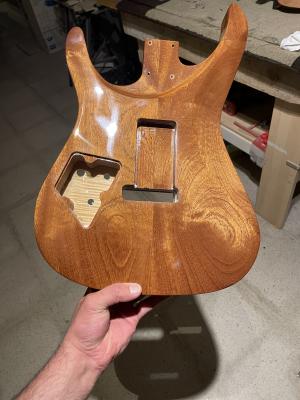

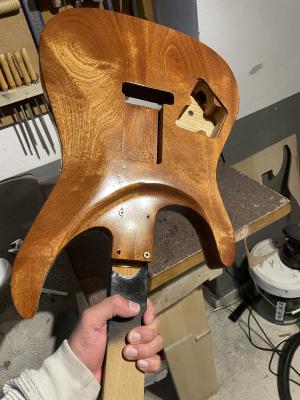

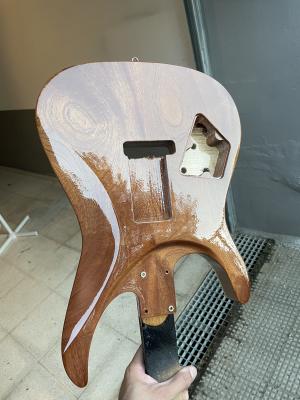

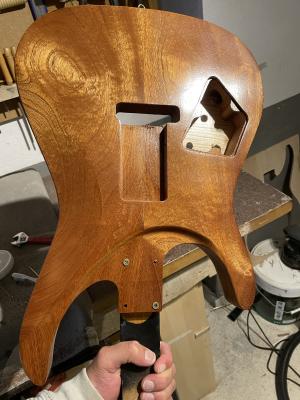

Ya aqui vamos con el fondo (me encanta a parte de la tapa, el "dorado" que coge el sapelli, es simplemente espectacular

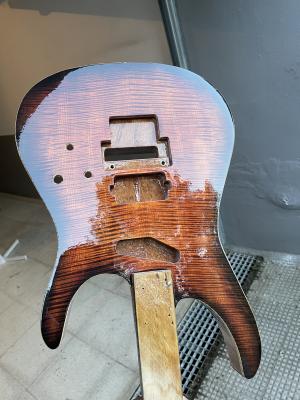

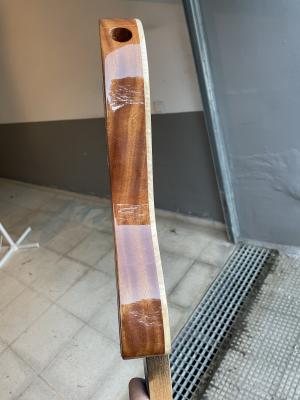

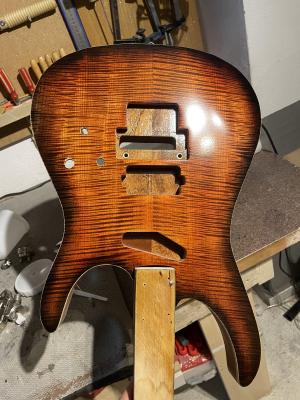

Barniz Brillo , esto es Poliuretano 2 Componentes.

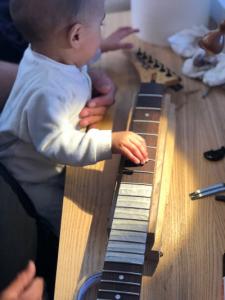

Mientras dejamos curar el cuerpo, aprovechamos para nivelar los trastes y pulir un poco el diapason, ademas tengo un excelente ayudante para esa tarea!!





Ya pulidita...







Creo que voy a dejarlo para un tercer post el montaje! mas comodo!

Parte 3: "Montaje Final"

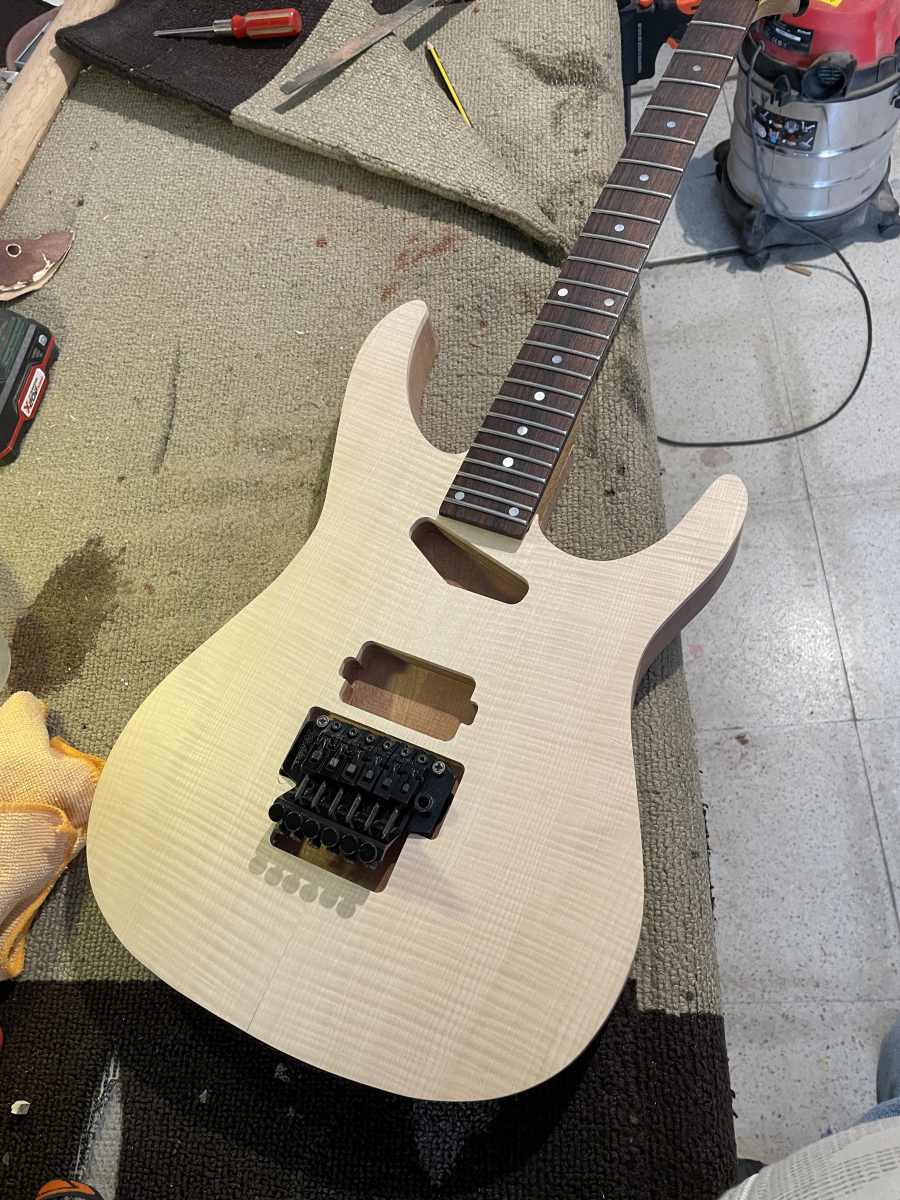

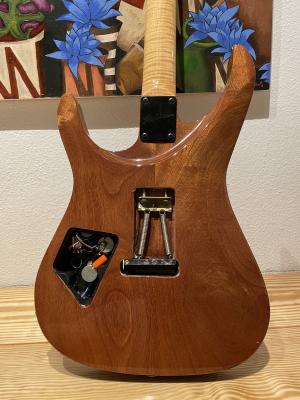

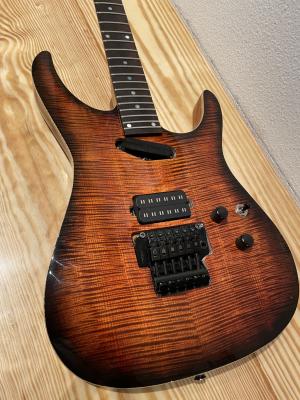

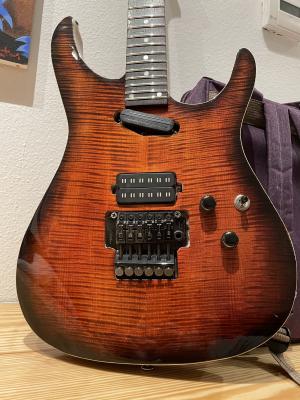

Vamos aqui ya con el montaje final de la guitarruky!

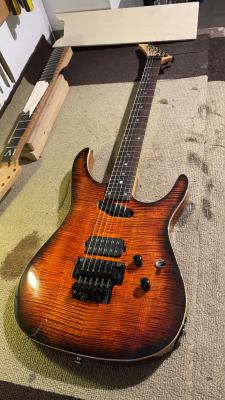

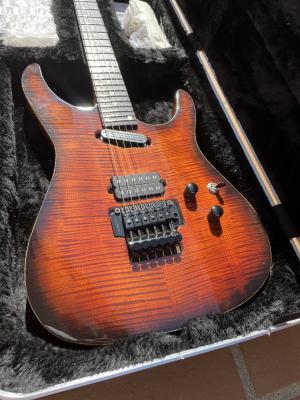

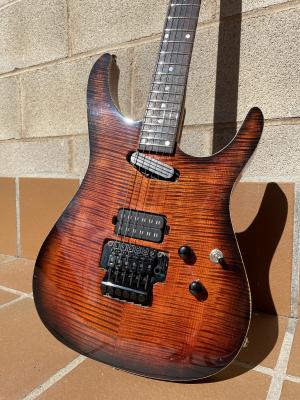

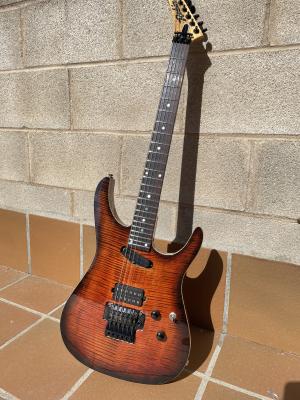

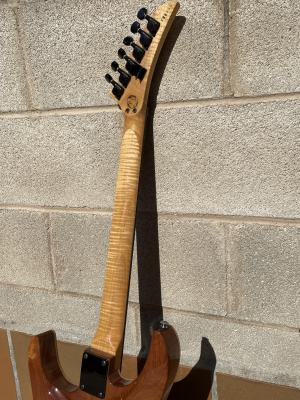

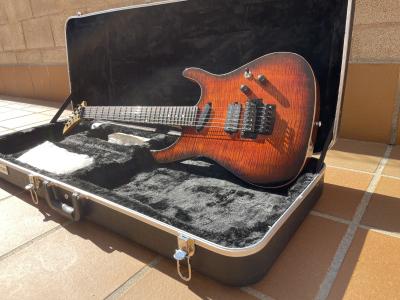

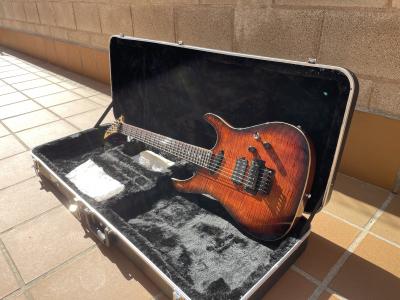

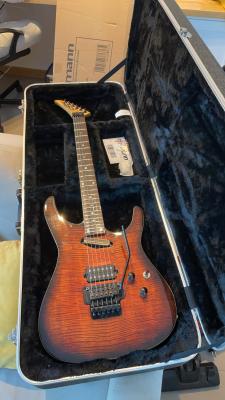

Vamos con las fotos "PRO" jajajajaja, la verdad que soy pesimo fotografo... pero bueno ahi van!

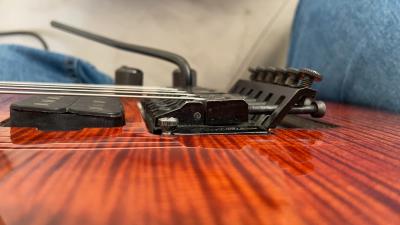

La verdad yo probe la guitarra evidentemente jaja! y la accion quedo a 1.5mm o sea suuuuuuper bajita, increible!! la guitarra se toca como una autentica mantequilla y cuerdas muy muy suaves. Suena cañon cañon, lleva una seymour duncan paralel axis si no me equivoco y suena aquello brutal, eso si... esta guitarra no es para tocar blues jaja, esta guitarra es para dar caña metal o la verdad me inspira como ese rock o metal de los 80! Ya su dueño me ha escrito en el muro del foro y no he hablado demasiado con él despues que le llego, pero aparentemente quedo muy contento, yo la verdad es que me encanto esta guitarra, estuve a punto de tirarle una oferta pero bueno al final a todos nos falta pasta!! xD

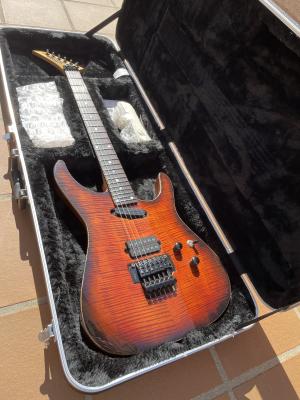

Con este post tambien la idea es enseñaros que tambien hago este tipo de proyectos, que tal vez teneis algun mastil de una fender o telecaster, o cualquier guitarra que os guste mucho y que se puedan reutilizar las partes y podais elegir una tapa espectacular con el cuerpo de la madera que vosotros querais!! y claro este tipo de proyectos son mas rapidos, estsa comence en febrero y a finales de mayo primera semana de junio ya estaba lista en su case para el envio! interesados escribirme un privado.

Un saludo a todos, espero que os guste!

Gran trabajo fer!

Que maravilla, se aprende mucho con tus post, con sus explicaciones y fotos ! Muchas gracias !

Me alegro que Fernando se haya decidido a publicar este trabajo. Lo único que le pedí es que “no matara al mensajero” si se animaba a hacerlo.
Guitarra adquirida en el 92 al que al cuerpo de la guitarra se le habían hecho a lo largo de estos casi 30 años demasiados cambios sin mucho cuidado.
Conforme vas teniendo más edad en mi caso valoras más la originalidad de las cosas y te arrepientes de muchos cambios que has hecho en las guitarras. Esta guitarra y así lo hablé con Fernando merecía volver a la vida conservando todas las partes originales.
El resultado aquí lo veis. Creo que sobran las palabras.
Gracias Fer.

espectacular!

Lo unico que me llamó la atención fué el refuerzo en los postes del floyd. El sapele es lo suficientemente duro como para aguantar la tension en los postes, aun así muy bien hecho.

eddiewarlock escribió:

Lo unico que me llamó la atención fué el refuerzo en los postes del floyd. El sapele es lo suficientemente duro como para aguantar la tension en los postes, aun así muy bien hecho.

jajajajaja que observador eres amigo Eddie! ahi no fue un refuerzo, fue una errata bastante bien elegantemente arreglada creo yo... xD la cosa es que no habia desmontado el floyd del cuerpo que me envio y me imagine que eran postes estandar de 10mm de diametro, pues para sopresa, cuando la desmonte me di cuenta que eran postes de 8mm ... y me cague en todo, entonces simplemente volvi a encolar unos tubos de 10mm de madera, y volvi a hacer los taladros ... como tenia el cuerpo aun en la cnc perfecto me quedaron centrados y perfecto!!

Un saludo!

"ferchomoraband" escribió:

jajajajaja que observador eres amigo Eddie! ahi no fue un refuerzo, fue una errata bastante bien elegantemente arreglada creo yo... xD la cosa es que no habia desmontado el floyd del cuerpo que me envio y me imagine que eran postes estandar de 10mm de diametro, pues para sopresa, cuando la desmonte me di cuenta que eran postes de 8mm ... y me cague en todo, entonces simplemente volvi a encolar unos tubos de 10mm de madera, y volvi a hacer los taladros ... como tenia el cuerpo aun en la cnc perfecto me quedaron centrados y perfecto!!
Un saludo!

claro!! es verdad que los postes de floyd son de 10mm!! pero bueno, eso tiene fácil solución y te ha quedado de lujo.

El sapele es una madera que a mi me gusta mucho. Solia encontrarla muy barata, ya no, la encuentro ya a precio de arce...

Eddie ve a una serrería el otro día vi unos cepillados de casi 3 metros y creo que 90x45mm por 25 leurox aprox y las vigas si encuentras algo pequeño va sobre ese precio , pero claro hay que cantonear
