Circuito Distortion Fuzz Small Sencillisimo para guitarra

  • 1
Brian Huron
#1 por Brian Huron el 13/03/2015
Saludos a Todos... este es mi primer hilo asi que decidi comenzar con un proyecto que sea sencillo de hacer y que al mismo tiempo nos pueda dejar almenos un tanto satisfechos... principalmente para todos aquellos que quieren iniciarse en esto de DIY...

Se trata de un efecto tan sencillo y economico de construir y que a la vez tiene una muy buena calidad de sonido, estoy hablando de un little fuzz para guitarra (o tambien para bajo) cuya placa puede medir no mas de 2cm, quiero dejar en claro para todos los principiantes que yo solo les voy a mostrar el circuito y algunas posibilidades de modificacion asi como una explicacion muy breve de el bypass (cableado del switch, los jacks y todo eso) asi que la mecanizacion de la caja, serigrafiado, tipos distintos de bypass deben investigarlo por su propia cuenta aunque no tienen de que preocuparse, en este mismo foro hay hilos sobre todas esas cosas asi como innumerables paginas en la red, para mi lo mas complicado es la mecanizacion ya que las cajas "retex" no son muy faciles de conseguir pero siempre puedes usar tu ingenio y usar alguna cajita de dulces, de crema, incluso muchas personas tienden a poner sus efectos dentro de latitas de atun, etc. asi como tambien tienes que tener conocimientos basicos de electronica, saber soldar y todo eso.
los componentes para el circuito son los siguientes

1 Resistor 100k (1/4 Watt es suficiente )
1 Capacitor 4.7uf (a 25V basta)
1 Capacitor 100nf
1 Transistor 2n3904
1 Diodo 1n4148
1 Jack stereo y 1 jack mono
1 bateria de 9V
Cable de distintos colores
1 Switch 3pdt (lo que habia hablado sobre el bypass)
1 placa fenolica preperforada (no dejes de leer, informacion mas detallada abajo)

Como puedes ver la lista de componentes es muy corta y tan sencilla de conseguir (todos los componentes) que hasta da risa
Archivos adjuntos ( para descargar)

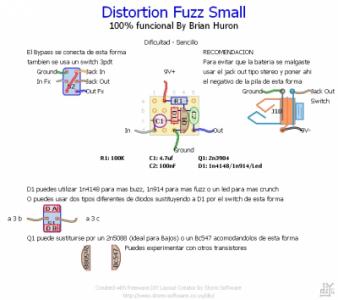

Distortion simple Fuzz por brian Huron.jpg
lado de las pistas.jpg
Diagrama Distortion fuzz.jpg
Subir
1
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Boss Katana 50 MKII
    269 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Brian Huron
#2 por Brian Huron el 13/03/2015
perdonen por la falta de informacion arriba pero es mi primer post y no entiendo algunas cosas aun.
Es un circuito demasiado sencillo, de hecho nisiquiera es necesario hacer la placa con acido ni nada,
basta con comprar una de esas placas que ya vienen perforadas... recomiendo mucho la steren modelo 155 ya que es pequeña y
se presta bastante para unir pistas a tu antojo ahorrando espacio, las pistas puedes unirlas con la misma soldadura o
tambien puedes usar lo que sobre de las patitas de los componentes, decidi hacer el circuito asi de pequeño porque de esta
forma puedes integrarlo a tu guitarra, a algun otro efecto o cosas por el estilo, sobre los transistores, he probado con
diferentes y me parece que el mejor sonido es con el 2n3904, puedes usar el 2n5088 si el efecto piensas usarlo para un bajo
ya que si lo usas para guitarra tiende a perder la señal de sonido cuando tocas una cuerda muy suave, con el bc547 hace mas
chillon el sonido, igual tambien puedes experimentar con distintos transistores ... otra opcion es usar la conexion darlington, si usas esta conexion con un 2n5088 o 2n3904 hace un sonido muy diferente , algo como un vintage fuzz, pero de eso les hablare despues ya que se puede jugar tambien mucho con los transistores de esta forma. yo en mi prototipo use zocalo en lugar de transistor para poder cambiarlos a mi antojo, tristemenre dichos zocalos se gastan con el tiempo y los transistores se terminan saliendo.

en cuanto a los diodos como dice en el layout cada diodo puede ofrecer texturas distintas yo personalmente mi favorito es el 1n4148 , mucha gente afirma que con los de germanio da un sonido excepcional ,,, con certeza no lo se ya que nunca he hecho el experimento a pesar de que ahi tengo bastantes germanios, puedes usar un led incluso, algunas personas dicen que de acuerdo al color del led el sonido varia pero la verdad es que yo he intentado con diferentes y no noto mucha diferencia, lo interesante de un led es que al momento de que tocas la guitarra hace el paso de corriente y este se enciende ... Genial no¡? lo malo es que con este circuito no enciende lo suficiente asi que este fenomeno no es muy notorio pero tengo un circuito en el que funciona de maravilla que pronto publicare esten atentos... tambien pueden hacer la modificacion de el switch selector de diodos para que puedas elegir entre dos diodos distintos que mas te gusten.

se le puede añadir un controlador de volumen... para mi gusto siempre lo omito pero quienes quieran ponerlo basta con un potenciometro de unos 250k el pin 1 va a tierra, pin 2 a la salida y pin 3 unido al pin 2,

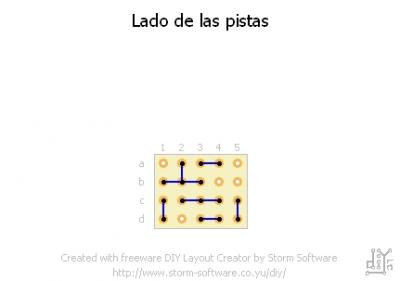

Ahi tambien les deje la placa vista de el lado de las pistas para que no se pierdan al momento de soldar los componentes

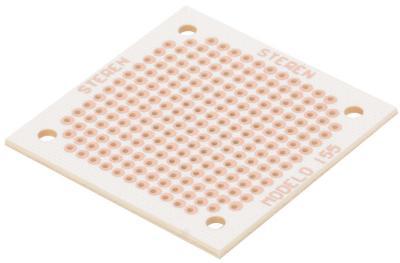

y tambien ahi tienen la plaquita 155 de steren, esta plaquita a pesar de ser pequeña es mi preferida ya que su diseño de las pistas me permite hacer circuitos muy compactos sin desperdiciar tanto espacio y sin necesidad de andar batallando con el acido, con el taladro, etc,sin mencionar que es muy barata (aqui en mexico la he conseguido en 6, 8 MXN muy caro en 10)en europa apuesto que no rebasa ni un euro y ya que el circuito abarca tan solo 5x4 les sobra suficiente espacio como para hacer otros circuitos o incluso ahi mismo añadirle otros efectos pequeños y hacer una pequeña pedalera de 3 o 4 efectos , pueden cortarla , añadirle cosas , etc.

Y por ultimo para quienes no les haya gustado mi diseño de placa o si quieren hacer su propia pcb ahi les dejo el esquema ... si omiti algunas cosas o tienen alguna duda no duden en decirme. Suerte con el proyecto
Subir
Brian Huron
#3 por Brian Huron el 13/03/2015

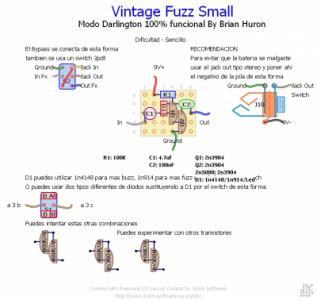

y aqui esta la version con los darlington ... el sonido es mas vintage... mas pinkfloydesco asi como vienen los transistores en el layout.. ahi hay otras opciones que pueden hacerlo sonar diferente
Archivos adjuntos ( para descargar)
vintage fuzz.jpg
Subir
LANDA
#4 por LANDA el 15/03/2015
Siempre he sentido curiosidad por oir estos ultrasencillos fuzz, a ver si me animo a probarlo en " protobard ".
Subir
1
Brian Huron
#5 por Brian Huron el 15/03/2015
LANDA escribió:
Siempre he sentido curiosidad por oir estos ultrasencillos fuzz, a ver si me animo a probarlo en " protobard ".
animo, si lo armas con un solo transistor es mas distorsion, si los pones en modo darlington tiene un sonido menos saturado y mas vintage... no es el mejor pero para ser tan senncillo de hacer es una maravilla
Subir
arala
#6 por arala el 16/03/2015
Pues parece suficientemente sencillo como para animarse, como primer proyecto. Aunque siempre temo equivocarme y acabar quemando el ampli, por ejeemplo.
Subir
1
Brian Huron
#7 por Brian Huron el 16/03/2015
arala escribió:
Pues parece suficientemente sencillo como para animarse, como primer proyecto. Aunque siempre temo equivocarme y acabar quemando el ampli, por ejeemplo.
no te preocupes arala hahaha puedes hacer la prueba en una protoboard ... aparte los componentes son muy faciles de conseguir y baratos... si se te complica puedes sustituir el capacitor de 4.7uf por uno de 100nf para que uses dos animo que es muy sencillo
Subir
Di Romein
#8 por Di Romein el 10/05/2015
esta tarde lo monto en la proto a ver que tal va
Subir
vampiremetal
#9 por vampiremetal el 14/05/2015
buenas

primero que nada te agradesco que nos compartas tus conocimientos en esto de armar pedales y cosas asi

ahora si al grano, estaba viendo tu post y me parecio una idea genial y sencilla de montar y quiero ponerme manos a la obra cuanto antes pero me surgio una duda radical, antes de lanzarme de cabeza con este proyecto, y es como suena este pedal, he escuchado muchos fuzz entre los mas conocidos o comerciales y quisiera si no es mucha molestia que pudieras mostrarnos el sonido de este fuzz para saber si es lo que busco antes de comprar los materiales

gracias por leer y agradeceria unas muestras de audio

un saludo
Subir
LANDA
#10 por LANDA el 16/05/2015

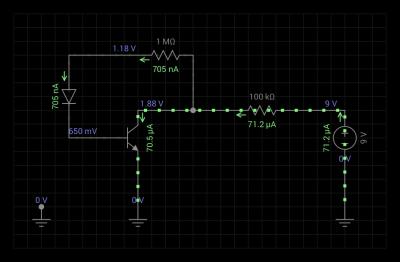

Yo probé en protoboard el circuito y el sonido no me gustó ( Claro que entre gustos y colores...). Los sonidos de baja intensidad de la guitarra no se escucharon, sonidos como el roce de las cuerdas o un toque muy suave. Tocando fuerte las cuerdas, si da un sonido pastoso que si me pareció aceptable. Usé primero una guitarra con single coils, cuando usé una con pastilla humbucker, sonaba mejor pero seguían los mismos problemas. Analizando el circuito, veo que la guitarra necesita una salida muy potente para poder mover el estado del transistor. Pues si se fijan, el transistor está como saturado ( Siempre conduciendo). Así que lo polaricé como se ve en el diagrama y el sonido mejoró mucho ( para mi gusto claro). Los sonidos débiles ahora si se escuchaban. Espero mas opiniones y experiencias para seguir aprendiendo. Suerte a todos.
Archivos adjuntos ( para descargar)
Segunda prueba.jpeg
Subir
Brian Huron
#11 por Brian Huron el 21/06/2015
vampiremetal escribió:
buenas

primero que nada te agradesco que nos compartas tus conocimientos en esto de armar pedales y cosas asi

ahora si al grano, estaba viendo tu post y me parecio una idea genial y sencilla de montar y quiero ponerme manos a la obra cuanto antes pero me surgio una duda radical, antes de lanzarme de cabeza con este proyecto, y es como suena este pedal, he escuchado muchos fuzz entre los mas conocidos o comerciales y quisiera si no es mucha molestia que pudieras mostrarnos el sonido de este fuzz para saber si es lo que busco antes de comprar los materiales

gracias por leer y agradeceria unas muestras de audio

un saludo
claro amiga en cuanto pueda mando pistas
Subir
pepe12
#12 por pepe12 el 24/06/2015
Tienes que jugar con la ganancia de los transistores (HFE) no deben ser iguales. Si no recuerdo mal.. el segundo debe tener mas ganancia.
Subir
