Ayuda con volumen de salida en pedal Voodo Lab- Micro Vibe

viejonovato
#13 por viejonovato el 07/10/2016
Pues a ver si me bajo hasta Cádiz y te lo traigo, je, je..., total, son unos mil kilómetros...
Si no me aclaro, le hago fotos. Ok.
Muchiiiiiisimas gracias.
Buenas noches.
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Boss Katana 50 MKII
    249 €
    Ver oferta
viejonovato
#14 por viejonovato el 08/10/2016

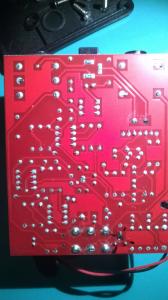

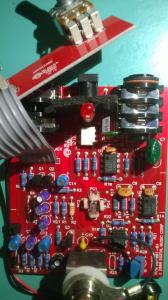

no me aclaro. ahí van las fotos.
Archivos adjuntos ( para descargar)
Subir
despista2
#15 por despista2 el 08/10/2016
Se ve sencillito. Voy a marcar las modificaciones en las fotos a ver si consigo que quede inteligible.
Subir
1
viejonovato
#16 por viejonovato el 08/10/2016
pues que me lo he vuelto a mirar y creo que lo he pillado.
A ver si voy bien: cortar la pista que he marcado y conectar el trim a los puntos marcados 1, 2, y 3. Y eliminar R20, que está entre 1 y 3.
Correcto?

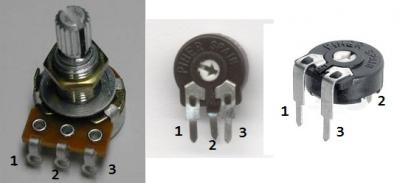

Otra preguntita de garrulo: Cómo identifico los pins del potenciómetro?
Y qué pido en la tienda, un trim de 100k ?
Archivos adjuntos ( para descargar)

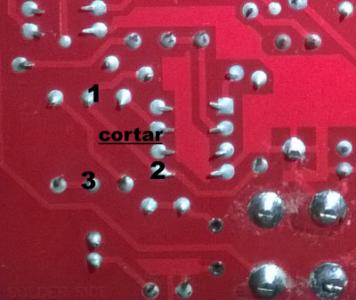

WP_20161008_003#1 copia.jpg
Subir
despista2
#17 por despista2 el 08/10/2016
Casi casi. El problema es que la señal "dry" que llega al operacional a través de R18 entra por el otro lado del pin 5, así que la modificación es un poquito más complicada. Ahí va el dibujito y ahora te lo explico en cuanto me eche un pitillo.
Archivos adjuntos ( para descargar)
Subir
1
viejonovato
#18 por viejonovato el 08/10/2016
Ayyyy...!!
Subir
viejonovato
#19 por viejonovato el 09/10/2016
yo también pitillo. je, je...
Subir
despista2
#20 por despista2 el 09/10/2016

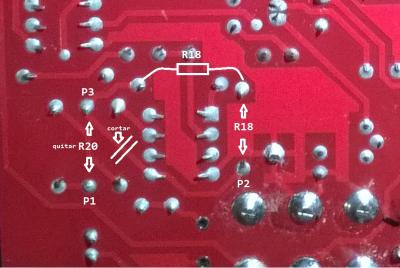

P1, P2 y P3 son los puntos a los que hay que conectar el potenciómetro. La patilla de R18 que queda en el pad marcado como P2 hay que levantarla y llevarla hasta el pad de R22 que te he marcado.
Si vas a montar un trimmer en lugar de un potenciómetro, pide una "resistencia ajustable" o "resistencia variable" de 100K.
Archivos adjuntos ( para descargar)
Subir
1
viejonovato
#21 por viejonovato el 09/10/2016
Ok. Pillado.
Pero no veo la diferencia entre conectar donde tú has marcado P2 y conectar en la patilla del operacional..., no la hay, no?
Subir
despista2
#22 por despista2 el 09/10/2016
Es exactamente lo mismo, lo que pasa es que como queda libre ese pad de R18, pues lo he aprovechado en previsión de que llevaras los cablecillos de un potenciómetro, que siempre tendrán más resistencia mecánica si se sueldan a través de un taladro que sobre un pad. Si no ves práctico lo de levantar esa pata de R18 y llevar la resistencia paralela a R22 para soldarle la patilla donde te he dicho, también puedes cortar esa pista que va de R18 al pin 5 de U3, tirar un cablecillo desde el pad de R18 al de R22 (ó a P3) y soldar P2 directamente sobre el pin 5 de U3
Subir
1
viejonovato
#23 por viejonovato el 09/10/2016
Eso me parecía.
Muchísimas gracias.
El lunes me pongo a ello.

(ostia, creo que lo he entendido...!!)
Gracias.
Subir
viejonovato
#24 por viejonovato el 30/10/2016
Bueeeno... Después de una semana de fiebre en la cama y otra semana de curro sin pausa y yo qué sé qué más, esta tarde lo he hecho, ya sólo falta montar y probar.
Cruzemos los dedos...

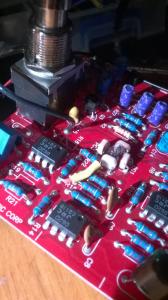

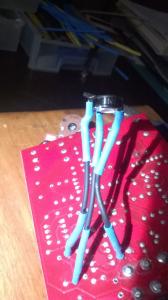

Archivos adjuntos ( para descargar)
Subir
1
