BOSS DS1 SIMPLE MOD no suena nada

Hola, he intentado hacer uno de los mod más simples para el BOSS DS-1 siguiendo un video de youtube dónde lo único que hace es quitar los diodos D4 y D5 ganando así volumen de salida y modificando algo el tono y en mi caso, tras hacerlo, el pedal no suena nada. bueno, suena muy muy bajito y si lo tengo off corta totalmente el sonido de la señal.

¿Qué puede haber pasado?

Gracias

OFERTAS Ver todas

-50%

Analog Alien Alien Comp

117 €

Ver oferta
-17%

Harley Benton DNAfx GiT Mobile II

49 €

Ver oferta
-61%

DR LH-9 TITE-FIT 9-46

3,94 €

Ver oferta

Lo más normal si no tienes mucha experiencia es tocar en un punto de la placa y hacer un corto con el estaño o al manipular cortar un cable

Iría bien que pasaras el link del video a ver que hace, y una foto de como ha quedado la placa de tu DS-1, porque así de primeras puede ser tantas cosas......

#3 Hola Davidplana, aqui tienes el link del video:

https://www.youtube.com/watch?v=uLgQqlTqMwY

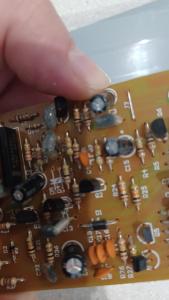

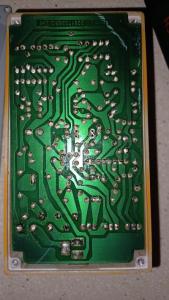

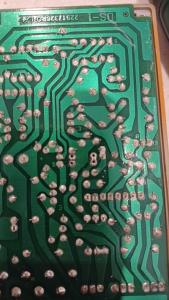

Adjunto fotos de la placa, lo mejor que puedo hacerlas con el teléfono...

Archivos adjuntos ( para descargar)

No hay nada que indique que has hecho algo mal, puede ser que algún cable o componente no estuviera bien soldado y por la manipulación se haya desoldado o tenga mal contacto, hecha un rato repasando soldaduras y aportando estaño

#5 Voy a revisar a ver si es eso y hay algún cable mal...alguna sugerencia teniendo en cuenta que cuando está OFF no pasa nada de sonido y si está ON se escucha pero volumen ridiculamente bajo y ningún pote parece que haga nada?

No basta con quitar dos diodos, tienes que poner un cable a modo jumper sino dejas el circuito sin cerrar.
Igual es eso, no se.

También si has dejado el soldador mucho rato soldando un punto te puede haber quemado algo, a veces pasa.

3 respuestas directas

#7 Jumper dónde amigo?

#7 Hay no haría falta un Jumper porque no corta el trazado.
Como dijo el compañeto anterior revisa las soldaduras y en especial la resistencia R10 que está muy cerca haber si se ha abierto con la calor.
Yo la sacaría y comprobaría el valor.
