¡Ayuda! Problema con pastillas split-coil

  • 2
Kenworht
por el 24/02/2021
Boninas?

Jajaja.

Esta claro que son bobinas.
Algunas un poco mas caprinas si...
:jajajaja:
OFERTAS EN TIENDAS Ver todas
  • -13%
    Epiphone 1963 Firebird V Vibrola PW
    1.399 €
    Ver oferta
  • -13%
    Harley Benton DNAfx GiT
    129 €
    Ver oferta
  • -14%
    Harley Benton AirBorne 2.4Ghz Instrument
    59 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Rossi Telecaster
    1.950 €
    Ver
  • Boss RE20 Space Echo pedal
    230 €
    Ver
  • Mooer Mod Factory
    50 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
Juanmi11
por el 24/02/2021
¡Pues ya estaría! Gracias a todos los que habéis participado, sois buena gente.

Los cables que salen de las pastillas y llegan al enganche con los potenciómetros estaban mal ordenados. La solución: cambiar el cable verde por el negro delgado de sitio y arreglado.

Como soy un poco torpe no he sido capaz de volver a colocarlos en el plástico, así que los he soldado como sigue:

- Rojo: solo al potenciómetro, yo lo he enganchado a la conexión del selector que une con el enganche anterior.
- Verde y Negro o Blanco más grueso: al pin donde se conectaban negro delgado y negro grueso.
- Blanco y Negro delgado: al pin central de la izquierda de los seis del push-pull.

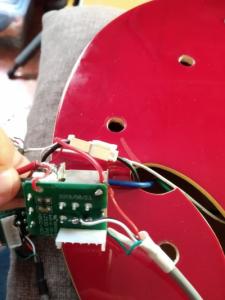

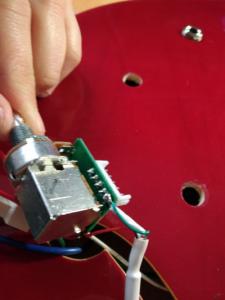

Todo se ve en las fotos. Vaya tela para rearmar la guitarra semi-hollow...

Un saludo y espero que esto sirva si alguien tiene el mismo problema :D

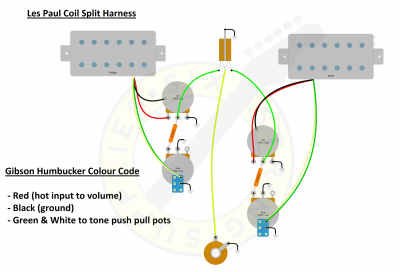

[ Editado: resubo las imágenes perdidas y añado un diagrama de soldadura para pastillas Gibson y Epiphone con split-coil (recordar que para solucionar este problema hay que cambiar los cables de los colores indicados arriba) ]
