Ayuda: ¿Cómo poner dos Humbuckers SD con un switch de 5 posiciones?

Veneno
#1 por Veneno el 10/10/2019
Buenas tardes!
Hace un montón de tiempo que no me paso por aquí pero estoy un poco perdido ahora mismo y necesito orientación :D
Trato de ponerle unas Seymour Duncan Jazz y JB a una LTD M-302FM con un Switch de 5 posiciones.
El problema que tengo es que en el diagrama ofical de Seymour Duncan es un tipo de switch diferente y no entiendo qué pistas del switch corresponden a cuál del diagrama.
Lo demás ya lo tengo soldado. Solo me falta colocar también el cable que sale de la segunda patita del potenciómetro de volúmen.
¿Alguien sería tan amable de explicarme cómo es?
https://www.seymourduncan.com/wp-content/uploads/2016/05/2H_5WSPL_1V_1T.pdf
Este es el diagrama que estoy usando.

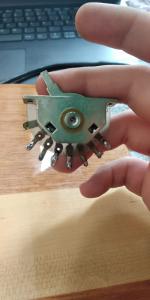

Os adjunto una foto de mi switch también ^^
¡Muchas gracias!
Archivos adjuntos ( para descargar)
WhatsApp Image 2019-10-10 at 15.33.40.jpeg
Subir
Rubiolus
Veneno
#3 por Veneno el 10/10/2019
#2 Te quiero. Muchísimas gracias.
Pero la primera patita es más pequeñita. ¿Es lo mismo?
Subir
Tommy Blackbird
#4 por Tommy Blackbird el 10/10/2019
Aquí tienes una página de diagramas genéricos. Estas son las opciones para dos pastillas:

https://guitarelectronics.com/guitar-wiring-resources/2-pickup-guitar-wiring-diagrams/

Puedes encontrar otros cableados diferentes si en vez de hacer coil split en las posiciones intermedias, quieres hacer cambio de fase, etc.

También tiene una buena guía de colores por fabricante.
