Ayuda para instalación de pastillas/microfonos

saludos a tod@s, luego de ahorrar un tiempo y pasar por bastantes rollos (problemas), conseguí el juego de pastillas que me pareció "mas mejor" para mi guitarra...el problema es que no consigo diagramas que se ajusten a mi guitarra....si, lo digo por la pagina de dimarzio.

en esencia invoco su valiosa ayuda y sabiduría en las artes de montar pastillas para que me digan donde van los cables xD

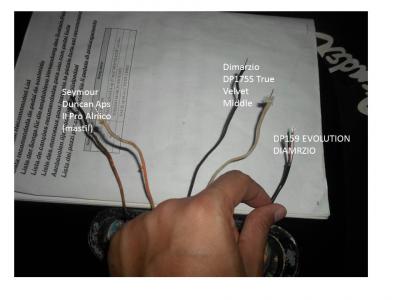

las pastillas son:
Dimarzio Dp159 Evolution Bridge...para el puente.
Dimarzio DP175S True Velvet Middle, para el medio
Seymour Duncan Aps II pro alnico, para el mastil.

la configuración es HSS, 1 volumen, 1 tono...estoy en el plan de envenenar mi guitarra y se me hizo la cosa enredada con la parte electrica..

Mañana monto las fotos

Y ¿ninguno de éstos?

3 way
http://www.dimarzio.com/sites/default/files/diagrams/2S1Hdpdt1111_1v1t.pdf

5way
http://www.dimarzio.com/sites/default/files/diagrams/hss5w_1v1t_splitB_DPDTdualsndB.pdf

Ambos son HSS, 1 tono y 1 volumen.

gracias, saludos a yagami

el segundo es el que mas se le parece pero no se que función tiene el cuadro rosado.

a riesgo de sonar enclenque, pido por favor que me indiquen con peras y manzanas donde va cada cable xD

PD: la evolution tiene un cable rojo, uno verde, uno blanco uno negro y uno sin cobertura o desnudo (bare wire)

Te vale este ???
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=1h_2s_1v_1t_5w_as

#4
oye, el problema es que la evolution es dimarzio y el diagrama lo pinta como una seymour duncan..

los colores creo que son distintos

para eso existen graficos como este, no es un tema puramente de colores sino de saber que significa cada color en cada marca de pastillas:

[ Imagen externa no disponible ]

por si necesitas el grafico en mejor definicion, esta es la pagina del mismo:

http://www.diyguitarmods.com/images/guitar-mod-resources/pickup-color-codes.jpg

invertí los colores y seguí el diagrama de manu 9 para que los colores de la seymour duncan quedran como las de dimarzio...y la guitarra no suena ni en la primera ni en la ultima posicion (mastil y puente)

coloque los cables como en el diagrama sin invertir colores y tampoco sirvió, mismo problema..

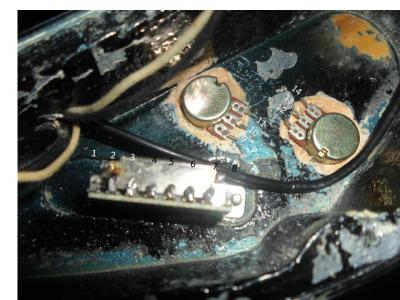

probe cable por cable y resulta que el cable blanco de la evolution en el Nª 7 de la imagen que coloque (la que va hacia el potenciómetro), hace que suene la primera y la quinta, problema casi resuelto..

donde coloco el cable rojo y el negro???
gracias de antemano

pd: todos los cables estan tal cual el diagrama....los problemas son con los cables negros, rojo y blanco de la pastilla del puente...siguiendo el diagrama no suenan.

A ver si es problema del selector....?¿?¿
Si tu selector es con las pestañas en línea, ten en cuenta que donde el diagrama sitúa el cable rojo y el blanco es en la séptima pestaña, no en la cuarta. Imagino que ya lo sabías, es por descartar cosas.

#8 si entiendo lo que me dices entonces confundí el diagrama y los números del 1 al 8 que coloque en la imagen están invertidos....es decir en vez de izquierda a derecha....es de derecha a izquierda

respecto al diagrama se cuentan primero los del lado izquierdo del selector y luego los de la derecha, es la unica forma en la que la pestaña del cable rojo y blanco sea la septima no?

en todo caso volvere a soldar y veo que pasa

gracias manu9,

que va, lo probe conectando como me dices es decir invirtiendo los numeros y nada. la configuración que tiene ahora es (según la imagen que subí):


cable blanco y el que va de la pestaña del potenciometro en el 7.

cable blanco del mastil en el 5
cable blanco del medio en el 3
cable que va del potenciometro (que esta con los demas cables negros y la tierra) en el segundo.

y el cable rojo y negro de la pastilla del mastil esta en el 1..

subiré una muestra de audio

El orden en el selector es este:
[ Imagen externa no disponible ]

Intenta conectarlo igual respetando los colores de los cables.
Si no funciona puede ser que alguna de las pestañas de ese selector esté rota.

lo conectare tal cual está ahi, sino lo invertiré como en la imagen que me pasó kessel, aviso si hubo cambio.

veo venir mi viaje a comprar un nuevo selector de pastillas =P
