Ayuda por favor, cambio de pastillas

Hola! Quiero cambiar a mi Epiphone Les Paul Standard las pastillas que trae de serie por unas Seymour APH2 las cuales tengo ya. El caso es que nunca he andado mucho en el interior de la guitarra y no tengo tiempo para llevarla a un técnico porque se tiran una semana con ella. Si que tengo idea básica de soldar y tal. Y quería aprovechar también para cambiar los potes de tono que no andan muy finos, y los de volumen, ya que son push-pull. Y si de paso cambio los condensadores pues bien también... un saludo y espero que alguien pueda iluminarme.

Ah, y si de paso tenéis por ahí un esquema que me sirva... porque he buscado y el original no aparece creo, aparecen algunos similares pero no termino de fiarme.
Gracias!! :palmas2:

OFERTAS EN TIENDAS Ver todas

-24%

Rockboard Power MOD 75

151 €

Ver oferta
-14%

Harley Benton SC-Custom III Moritz Yellow

299 €

Ver oferta
-18%

tc electronic 2290 P Dynamic Delay

205 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Guitarra eléctrica LTD EC 1000 negro

699 €

Ver
Diy mini amplificador guitarra

10 €

Ver
D’Angelico Excel EXL‑1 Amber para zurdo

1.000 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

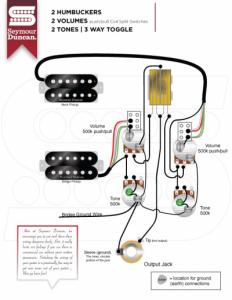

A ver si te vale, tienes muchas mas opciones en la web de seymour duncan. Yo le he escrito sobre dudas de guitarras muy particulares armadas con SD y el tio te responde sin problemas

Archivos adjuntos ( para descargar)

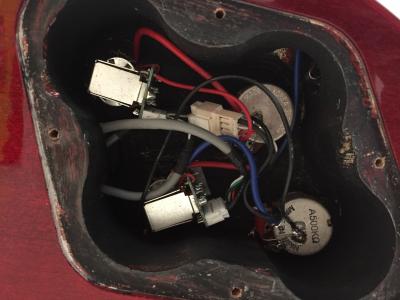

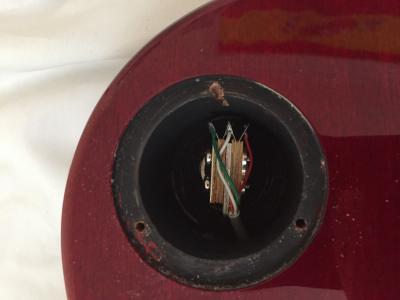

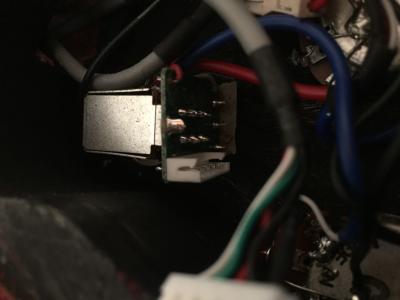

#2 hola, gracias por responder... creo que ese esquema es para pastillas con las que se puede hacer coil split, las que voy a poner son simples... pero he abierto la cavidad de mi guitarra y veo que trae conectores rápidos.. que se puede hacer?

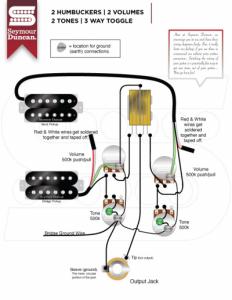

Con cable de vivo mas malla no se puede dividir la pastilla, simplemente ignora los push pull.
Pero te recomiendo un cambio total por unos potenciometros CTS de 500k y condensadores orange drop de 22nF

Archivos adjuntos ( para descargar)

#4 serían logarítmicos para el volumen y lineales para el tono no? Porque era lo que quería hacer hasta que he visto los conectores rápidos... entonces, si quiero cambiar todo, debería poner cable nuevo? Donde lo consigo? Soy bastante novato ya se ve..

O cortar los conectores y aprovechar el cable, Epiphone utiliza un cableado bastante decente

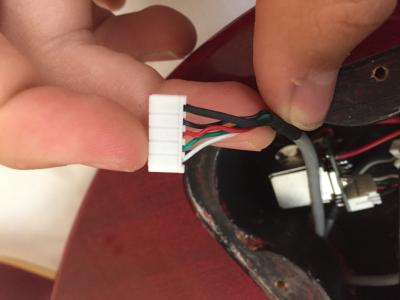

#6 uf a ver si me oriento... porque si los conectores tienen cuatro hilos (creo) sería unir los dos que son y los otros que sobran soldarlos entre sí y aislarlos no? Hay algún mapa o algo para saber que cable va con cuál? Códigos de color o algo..
