Atenuador resistivo con compresión de bombilla

acamm
#1 por acamm el 15/02/2018
Hola a todos,

El otro día me encontre con esto:

http://www.guitarrista.com/phpbbforum/viewtopic.php?f=29&t=95552

No deja de ser un atenuador mediante resistencias que además hace luz, qué pijadita ¿no? Bien, resulta que si pasamos la señal de salida del amplificador hacia la pantalla por una bombilla esta se ilumina más o menos en función de la potencia de la señal. Al calentarse la bombilla, su resistencia pasa de ser prácticamente 0 a un valor significativo, atenuando esta señal, de modo que conseguimos una compresión.
Esto está bastante bien explicado aquí:

http://www.richardbrice.net/hot_lamp.htm

Aunque no es un atenuador utiliza la bombilla con el mismo propósito.

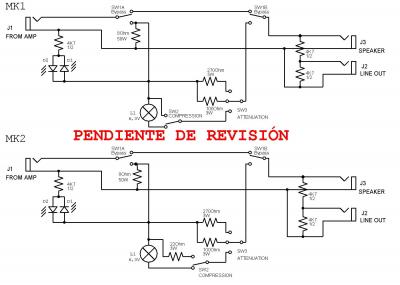

Total, que decidí sacarme el esquema del trasto a partir de las fotos del hilo de guitarrista y os lo cuelgo aquí, si alguno de los que lo ha montado lo verifica sería genial.
Archivos adjuntos ( para descargar)
Subir
1
JMGC
#2 por JMGC el 16/02/2018
Interesante
Sigo el hilo haber que dicen los sabios.
