¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

lutop
#421 por lutop el 22/03/2021
#420

Esta placa es un proyecto diferente no? Utiliza 6v6 y necesita 6V para los filamentos....
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
lutop
#422 por lutop el 22/03/2021
Otra pregunta para los entendidos.... Mientras hago la lista de la compra y compruebo que todos los componentes son los adecuados, me he dado cuenta que la resistencia del catodo de la EL84 no esta especificada en ningun sitio la potencia.

Pero, mirando esquemas de EL84 SE, veo que normalmente esta resistencia tiene que ser de unos 5W.

Alguien lo podria confirmar?
Subir
toni diaz
#423 por toni diaz el 22/03/2021
#422 con 5w te va perfecto, pero no des por sentado el valor, eso lo determinará la tensión de placa, no trabaja igual una válvula con 150v en ánodo que con 350v
Subir
montes
#424 por montes el 23/03/2021
El atenuador esta pensado para una impedancia mínima de 4 oH, si le pones más no pasa nada, te lo puedo asegurar yo lo utilízalo con 8 oH y no hay ningún problema.
Subir
montes
#425 por montes el 23/03/2021
#420
Tonyguitar escribió:
Os paso el enlace para pillar la pcb:
https://www.gapcb.com/products/plexi-se-pcb


Tony no tienes los archivos o fotos de la PCB que me pasaste?
Esa PCB va muy bien para montar un cabezal, por el tema de la disposición de los potes, seria posible hacer un " Mirrow" no se si es correcta la expresión para darle la vuelta a la placa y crear una para montarla en combos "cabeza a bajo"?
Subir
lutop
#426 por lutop el 23/03/2021

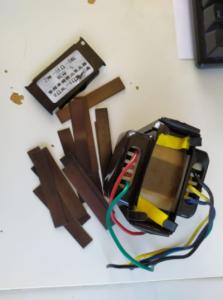

Bueno, pues hoy me ha llegado el transformador de Aliexpress, y ha llegado hecho añicos. Asi que he iniciado la reclamacion al vendedor, pero mientras me interesaria ver si algun experto le ve solucion y se puede aprovechar. El problema es que aparte de las aletas dobraldas, se ha abierto la chapa inferior, y han saltado todas la laminas. No tengo ni idea de como deberian ir las laminas, y tampoco puedo estar seguro que esten todas.

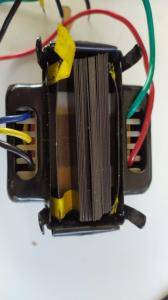

Aqui unas fotos:


Yo diria que faltan laminas, no? No deberias cubrir todo?
Archivos adjuntos ( para descargar)
1d3ba16e-065c-4ca4-ba3e-52ee10f21e77.jfif
Subir
princi
#427 por princi el 23/03/2021
Joer vaya faena!!! A mi también me ha pasado,,,

Pues si las láminas que muestras en la foto dos, son todas las láminas que tienes,,, si que faltan, deberían de cubrir todo el núcleo,,,

Esas láminas las venden,,, pero lo primero sería quitar todo el blindaje, las chapas negras,,, para ver si se ha dañado el núcleo.

Ver si tiene algún picotazo, si el cobre está al descubierto,,,
Subir
lutop
#428 por lutop el 26/03/2021
Bueno, pues el vendedor ha aceptado la reclamacion, asi que ahora me toca pedir otro transformador y esperar...

Mientras, he acabado la lista de la compra y he puesto la orden entre Tayda y Banzai.... A ver si esta tarde me da tiempo de poner la lista en limpio y la cuelgo aqui.
Subir
Tonyguitar
#429 por Tonyguitar el 26/03/2021
ese transformador es muy facil de arreglar, si te dicen que te lo quedes es tan facil como colocar esas chapas y ponerle una cinta alrededor para que no se salgan y colocar de nuevo la carcasa, ni se te ocurra tirar eso a la basura, que realmente lo que ha pasado es una tonteria muy facil de solucionar.
Subir
lutop
#430 por lutop el 26/03/2021
#429

El transformador me lo quedo, pero me parece que faltan laminas, no? En la foto que he colgado con las laminas en su sitio estan todas las que tengo.
Subir
Tonyguitar
#431 por Tonyguitar el 26/03/2021
Puede ser q falte alguna, puedes buscar alguna chapa o algo pa rellenar el hueco y pegarlo, o poner juntas todas las q tengas y dejarlo asi.
Subir
pako202
#432 por pako202 el 18/04/2021

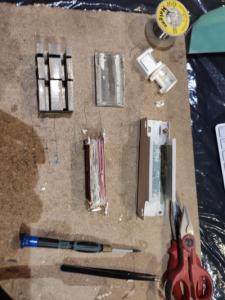

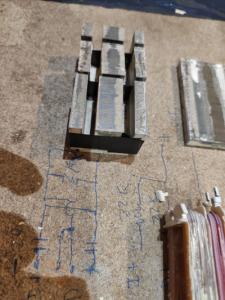

hola a todos por si os sirve yo he modificado un transformador de los focos halogenos de 220 a 11,5. lo he desmontado y el secundario de 11,5v tenia 44vueltas
eso quiere decir que 12v ( he redondeado) 12v dividido entre 44 vueltas son 0,27v x vuelta.

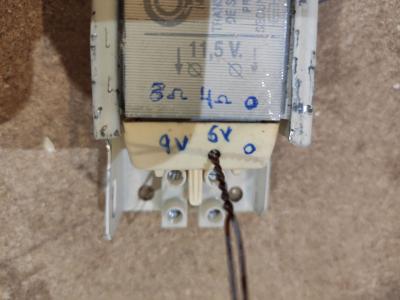

Con esto he calculado que 22 vueltas daban 6v he hecho un tap central y le he dado otras 12 vueltas asi tengo un transformador de salida de 6v (4ohm) y 9v (8ohm)

espero os sirva. ademas estros transformadores llevan todas las E en un lado y todas las I en otro como aconsejaba un compañero de este foro.. no recuerdo el nombre. Gracias a todos
Archivos adjuntos ( para descargar)
photo_2021-04-18 01.46.45.jpeg
photo_2021-04-18 01.47.02.jpeg
photo_2021-04-18 01.47.13.jpeg
photo_2021-04-18 01.47.25.jpeg
