Amp a 18w 6n2p 6p14p

TonyGT-Ibiza
#181 por TonyGT-Ibiza el 05/05/2019
Ya te digo tio, lo de tocar los valores de las resistencias de la fuente es mas jodido, pues esto son filtros y si los bajas ya no te filtra bien.


Usar otra fuente de alimentacion es una buena solucion si, date cuenta que asi como lo tengo como mucho puede estar dando 8 o 9w.



El bias deberia ser algo asi para un voltaje tan bajo:

12w/235v=51mA

extraemos el 60%= 30mA.


Como ves para una tension de alimentacion de placa en push pull de 235v, deberian circular para un ajuste de bias mas bien frio unos 30mA, y estoy ahoramismo a 23mA, esto es un bias muy frio, no va a dar 18w asi.


Pero fijate una cosa, tampoco estamos demasiado lejos, con bajar un poco el valor de la resistencia de catodo te montas en los 30mA echando ostias y ya estas llevando la valvula a un rendimiento bueno, no hay que obsesionarse con llegar a 300v ni a 330v, una el84 a 200v con un ajuste de bias dejando pasar mas corriente te va a dar el mismo rendimiento que con una tension de placa de 300v y una corriente menor, al final lo que vale dentro de unos margenes es ir jugando con la tension de placa y la corriente de catodo, lo que vienen a ser los watios.

Hay que jugar siempre con 3 cosas fundamentales hasta donde yo se:

Tension de placa, corriente de catodo y la impedancia que se refleja en el primario del trafo de salida, estas tres cosas son fundamentales, si te equivocas y pinchas en uno de estos tres parametros la estas cagando, siendo el parametro mas jodido la impedancia del primario de O.T, por que eso no se puede medir, unicamente yo hago el calculo de la impedancia reflejada metiendo tension al primario y midiendo el secundario para hacer el calculo y luego lo planto en placa del pentodo y listo.

Pero quedarse corto con la impedancia del trafo de salida hace que folles la valvula rapidamente y pasarte de impedancia reflejada hace que cuando le des candela al amplificador y la valvula empiece a conducir a tope baje y baje la tension entre anodo y catodo hara que aumente en el trafo de salida arriesgandote a que se produzcan arcos electricos entre espiras.
Subir
Lespaulhc
#182 por Lespaulhc el 16/06/2019

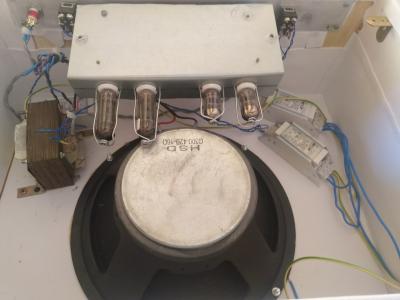

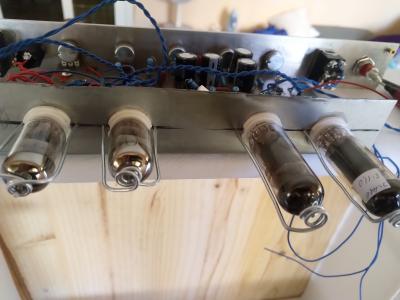

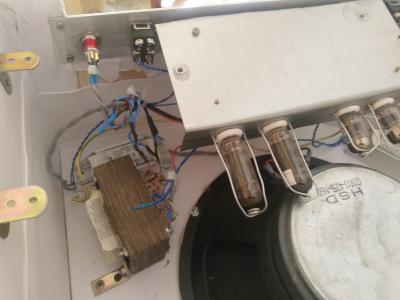

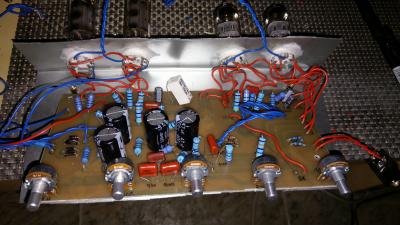

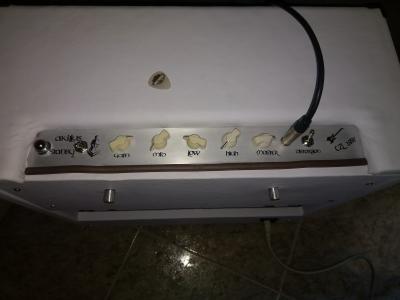

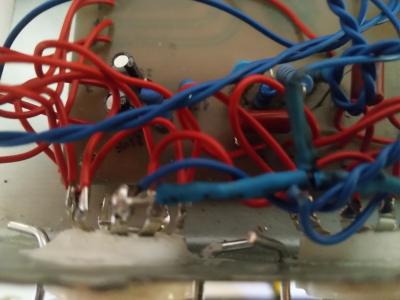

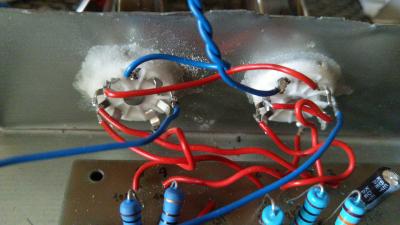

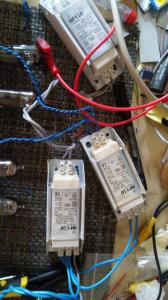

Último diseño a mano todo.es un combo push pull pcb diseño de JRZ
Tiene gain..treble..mid..bass..Master volumen...y switch que activa distorsión a diodos 1n4148x3...a 8ohm...el cono es de 16ohm me toca cambiar por un celestion v30 mas adelante...probado con cono de 10" a 8ohm suena muy decente.El esquema es de una variedad de dos modelos fender y mods.ah 0ruidos ni humm ni cabras lokass.

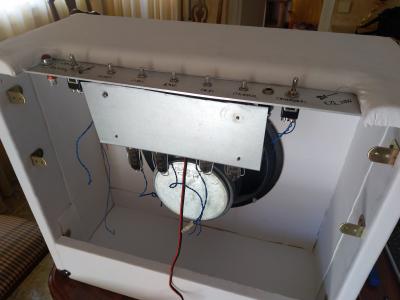

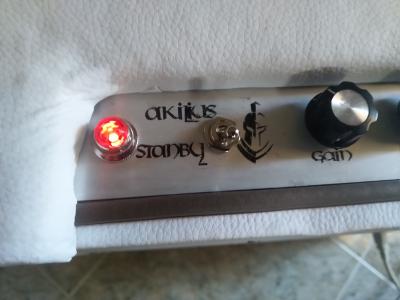

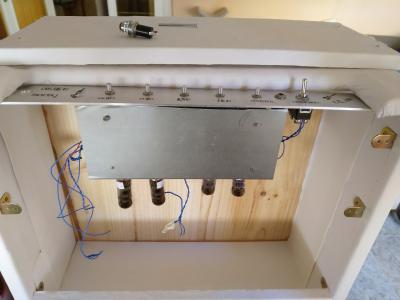

La caja es madera pino..12 euros...sin tornillos solo cola pro de carpintero..forrado de polipiel del leroy..el chasis de acero inox fino y el frontal de aluminio de 3mm con toner planchado con impresora laser.le puse 4 ruedas...solo falta el asa.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#183 por Lespaulhc el 16/06/2019
Último diseño a mano todo.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#184 por Lespaulhc el 16/06/2019
Seguimos....
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#185 por Lespaulhc el 16/06/2019
Subir
TonyGT-Ibiza
#186 por TonyGT-Ibiza el 16/06/2019
Esta de lujo tio, te ha quedado impresionante, es vintajero a mas no poder tio.
Subir
toni diaz
#187 por toni diaz el 16/06/2019
Que altavoz le has puesto? Esto merece un buen 12"
Subir
Lespaulhc
#188 por Lespaulhc el 16/06/2019

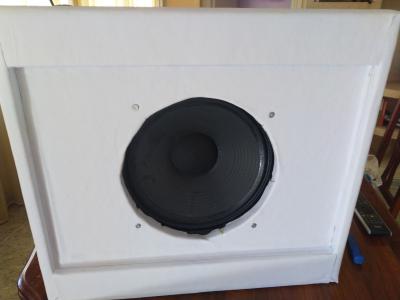

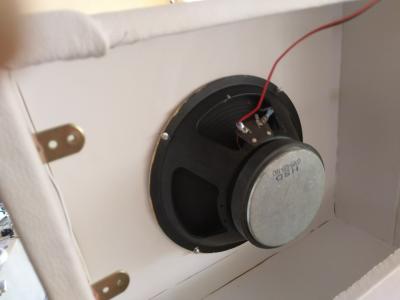

Tiene un harley benton de 300w 12 pulgadas pero a 16ohms y no podia estrujarlo ya que estan los vecinos ...con un 8 ohms suena super.
Subir
TonyGT-Ibiza
#189 por TonyGT-Ibiza el 16/06/2019
Lespaulhc escribió:
Tiene un harley benton de 300w 12 pulgadas pero a 16ohms y no podia estrujarlo ya que estan los vecinos ...con un 8 ohms suena super.

Yo creo que el panzer aunque sea un trafo de 8 ohm, no se te va a follar por meterle un altavoz de 16 ohm, unicamente creo que dara menos potencia de salida y el pentodo incluso lo agradece, tampoco lo se seguro.

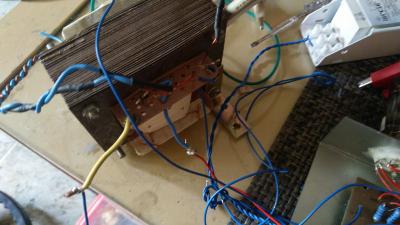

Los trafos de salida creo que son mas delicados que los de red para usarlos como trafos de O.T por el tema de cortos entre espiras en el primario y derivan. Yo tengo un trafo derivado de 50w push pull y funciona, lo que pasa es que es para ponerlo encima de una tabla y no tocarlo ni conectarlo a tierra por que entonces te mete un zumbido que sales por los aires.
Subir
Lespaulhc
#190 por Lespaulhc el 16/06/2019
Cierto
Subir
Lespaulhc
#191 por Lespaulhc el 24/06/2019

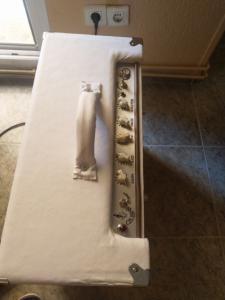

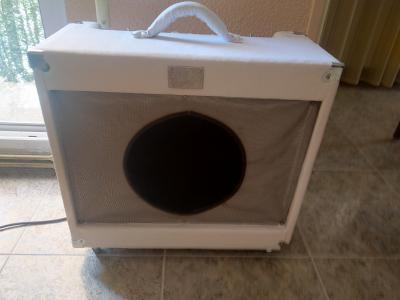

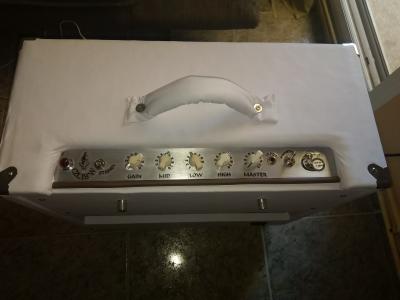

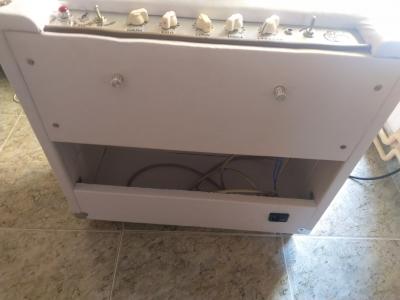

Bueno ya no pude reciclarlo mas ahora le hice un asa casera cosida a mano de la misma tela..y le puse mosquitera en el frontal jajjaja.el faceplate también casero ...imprimi en plástico transparente y adhesivos trans de forrar libros.La idea era esta hacerlo todo a mano y lo mas reciclado posible.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#192 por Lespaulhc el 24/06/2019
Precio materiales
Pcb con componentes...20 euros
Valvulas....15 euros
Chapas y aluminio....12 euros
Cantoneras....5 euros
Ruedas....8 euros
Alogenos 3.....3 euros
Panzer trafo salida...0 euros
Altavoz....0 euros
Potenciometros 10 euros alpha.
Switch 2....6 euros..
Led...1.50 euros
Knobs....reciclados
Madera.....12 euros
Cola....15...euros..
Tolex polipiel...15 euros.
122.50 euros. Amp de 18w push pull.
Como veis no es caro un ampli asi si tienes piezas.Y luego 2 semanas de faena.Pero al que le gusta el gas diy es lo que hay.
