Amp a 18w 6n2p 6p14p

Lespaulhc
#145 por Lespaulhc el 01/04/2019
Me tienen que llegar 16 cantoneras y 1metro x136 mas de tela.Y ya estaran los tres acabados.El jcm aun no lo hice solo la pcb.
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Tonyguitar
#146 por Tonyguitar el 01/04/2019
:brindis: como te lo has currao colega jeje, queda super profesional asi como lo hiciste, solo te fataria para hacerlo perfecto un faceplate, aunque sea una pegatina en el frontal con VOL, TONE, GAIN, BASS, etc, realmente es eso que te digo, esta es la parte mas dificil.
Hay un forero muy apañao aqui en el foro que me hizo los faceplate para mis proyectos y lo que hice fue unos mandarlos hacer a una casa que fabrica pegatinas de vinilo (unos 20 euros con envio incluido y fueron un monton de proyectos), aunque ultimamente lo que hice fue comprar papel pegatina para imprimir por amazon y es un papel como de plastico y queda de puta madre, mas duro que la pegatina y no se borra.


Por cierto, hoy estuve liao con el amp este precisamente, antes lo alimentaba con un trafo 230v a 230v y para los filamentos usaba una fuente de laboratorio regulada a 12v, y de trafo de salida un 230v, 115v y 0v. con secundario a 8.5v, es exactamente la misma relacion de transformacion que tiene
un trafo fender push pull que tengo, pues a este le meti 230v entre placa y placa y me sacaba por la de 4 ohm 8.5v y por la de 8 ohm me sacaba 11.5v.

Total, he probado alimentar el ampli con dos trafos de halogenos enfrentados y con el trafo fender hod rod deluxe push pull puesto como trafo de salida,
el resultado ha sido algo mejor, pues si bien es cierto que sigo teniendo un monton de ruidos, cuando desconecto la alimentacion de los filamentos por unos segundos el ruido se va por completo, es decir, que para elimintar el ruido tengo que trabajar en esa direccion, por eso tu puedes probar a desconectar los filamentos durante unos segundos y el equipo sigue sonando mientras las vavulas siguen calientes, esto te sigue funcinando por 5 o 10 segundos tranquilamente y puedes ver como se va el ruido.

Los silvidos sigo teniendolos, la verdad es que sospecho de que la alimentacion de los filamentos tiene tentaculos por todo el circuito, por eso me puse a cortar pistas de cobre de 12v como un loco por toda la placa, habia señal de filamentos por toda la pcb, pistas muertas por ahi entre medias.

Despues de hacer esto probare a meter voltaje a los filamentos a ver si ahora se ha ido el ruido, si veo que no se va el ruido no me quedara mas remedio que referenciar los filamentos a una masa virtual mediante un divisor de tension como me enseño mi colega despista2, eso es una pasada tio, son dos resistencias y un condensador y justo en el centro conectas un cable de los filamentos de 12vAC, eso es una pasada, otra alternativa seria alimentar con dc y juntar la masa del circuito con la de los filamentos, pero esto no me convence demasiado, es mucho rollo.



Sobre el tema de los silvidos, ya tengo apantallado el cable desde el input hasta la pata 2 de la primera valvula, la resistnecia de 1M y la de 68k las he montado directamente en el jack.

Tambien he apantallado a partir del 22nF hasta el gain, probare asi a ver que tal, esto es un poco rollo por que te roba tiempo, pero lo bueno es que tengo recursos para eliminar los ruidos jeje, es cuestion de ir probando.
Subir
Lespaulhc
#147 por Lespaulhc el 02/04/2019
Muy bien Tonygt seguro das en el clavo.
Si lo del faceplate ese lo tengo presente
Ya mirare haber como lo hago.

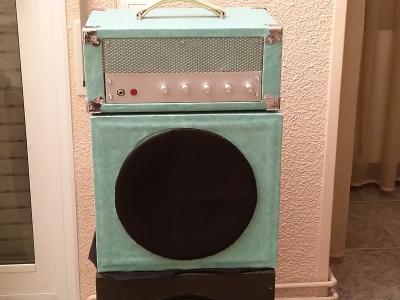

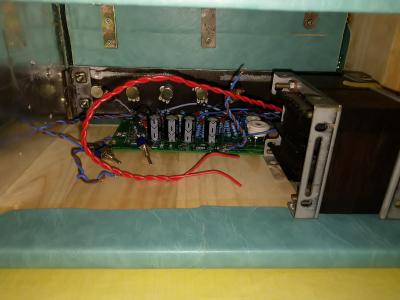

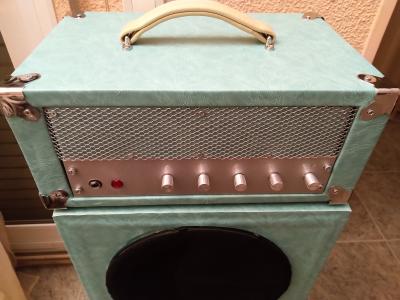

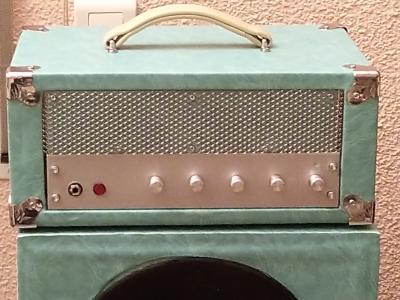

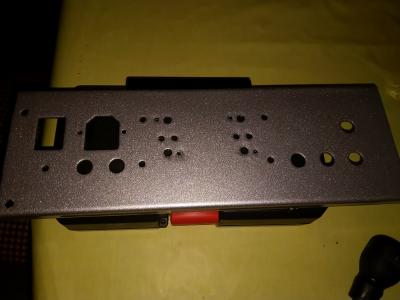

Unas imagenes mas.Hoy ya no me dio tiempo a mas.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#148 por Tonyguitar el 02/04/2019
Le has Dao un aire alps equipos de los años 60, mola un montón.
Me recuerda a los amplis de los bravos, lo estar y Triana en los videos en blanco y negro jeje
Subir
Lespaulhc
#149 por Lespaulhc el 02/04/2019
Jeje si a el faceplate le hare letras pequeñas no me complica re la vida
El frontal es pegueño lo que si me gustaria una placa tipo logotipo
Subir
Tonyguitar
#150 por Tonyguitar el 02/04/2019

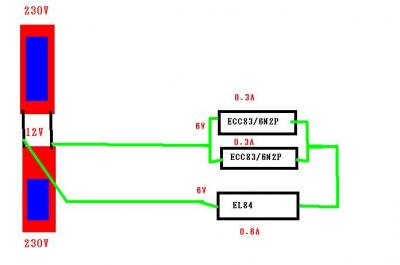

Lespaul, ¿te acuerdas cuando estuvimos mirando de alimentar las ecc83/6n2p a 12v en serie con una el84 que no se podia por que la el84 consume aproximadamente el doble de corriente? a ver que te parece lo que se me ha ocurrido, cuando tenga un rato, pruebo a alimentar con una fuente de alimentacion este circuito a ver que resultado da, si te fijas bien en el dibujo esto es para poder montar un jcm800 single ended con 3 valvulas, las dos ecc83 o 6n2p, da igual por que son mas o menos iguales, y la otra una EL84.
Si te fijas bien en el dibujo lo que he hecho es poner las dos del preamp en paralelo entre ellas, cada una consume aproximadamente unos 0.3A, al ser dos en paralelo, a los ojos de la EL84 sera como si hubiese otra igual que ella, pues esta consume unos 0.6v aprox.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#151 por Lespaulhc el 02/04/2019
Podria funci9nar creo
Subir
Tonyguitar
#152 por Tonyguitar el 02/04/2019
Ya te digo, cuando tenga un rato lo pruebo, la hija de datos dice que sin 0.7A para el El84 y 0.3A para la 12ax7, esto a 6v cada una claro, al poner los dobles triodo en paralelo entre ellos y en serie con el pentodo quedaría la cosa en que el par pedirían 0.6A y la otra 0.7A, supongo que va a repercutir en que una estará a 5.7v la el84, mientras que las otras dos estarán en los 6.3v, esto con la fuente de laboratorio se hace super fácil y te dice el consumo de toda la conexión.
Como hay tolerancia para alimentar las válvulas en un 10% creo, las dos estarían dentro, 5.6v una y 6.4v la otra etc.
Subir
Lespaulhc
#153 por Lespaulhc el 02/04/2019

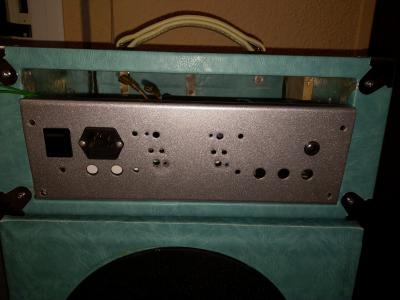

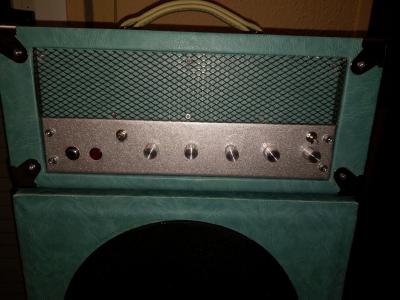

Seguimos casi acabado el montaje de adentro.ya acabado el frontal con stanby y distorsion switch.y trasera jack a 16ohms interruptor y cable 220v.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#154 por Tonyguitar el 02/04/2019
guapo guapo te esta quedando fiera. ¿que parlante le vas a meter?
Subir
toni diaz
#155 por toni diaz el 02/04/2019
Brutal payo¡¡
Subir
Tonyguitar
#156 por Tonyguitar el 02/04/2019

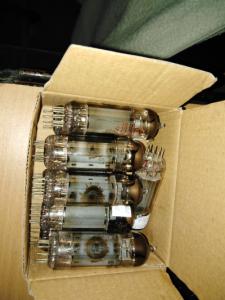

Toni, acabo de recibir los PENTODOS, 10 ejemplares, están más quemadas que la pipa de un indio, estas van montadas en el Amp este pus pull que me he hecho, ya os contaré el resultado, me interesaba este tipo de lampara por que era algo barato para mis proyectos, asi tengo recambios y puedo enchufarle alguna de estas a alguno que me caiga mal :risa: cojones, 10 valvulas por 10 euros, mas barato ya me voy con los arbañiles.

no se realmente ni lo que son, en la capsula de la ampolla de vidrio dice algo asi: 6n14n, y el anuncio era este:
https://www.ebay.com/itm/6P14P-analog-EL84-6BQ5-Reflector-Tested-Lot-10-pcs-Used-GUARANTEE-100/362514868621?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

Se ve que ya las ha vendido todas, por que ha quitado el anuncio jeje, me las ha marcado con una pequeña etiqueta blanca con dos valores:
J=46.0
S=11.2

no se que significa la verdad, soy un poco burro, pero vaya, creo que el que me ha vendido esto es todavia mas tonto, ha puesto una coma despues del 46 para poner un cero. :jajajaja:
Archivos adjuntos ( para descargar)
Subir
