Actualizo
Mencioné que desarmaría el Pure Sky para ver si es posible hacer alguna mod (mencioné que era un switch "Voice" pero en realidad se trata de un switch de "clipping") y bien, de que es posible es posible, pero al llevar componentes SMD es un tanto complicado...

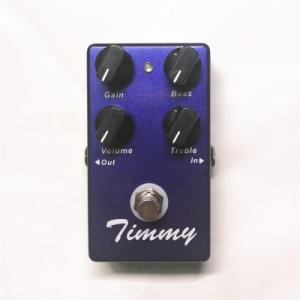

Por otro lado, ya he comprado la mayoría de los componentes para armarme un Timmy DIY (espero reportar y hacer un hilo para que todos puedan hacer su Timmy) pero tengo algo de duda respecto al switch de clipping
Según he leído, hasta la fecha hay 3 versiones del Timmy
V1, monta un DIP switch interno de dos pines, y tienen un diodo en cada uno, por lo que hay 4 combinaciones, Off/Off, Off/On, On/Off y On/On. Funcional, pero hay que abrir el pedal para acceder a él. El pedal en total requiere 6 diodos.
V2, Sustituye el DIP switch por un Switch DPDT On/Off/On, la posición Off equivaldría al Off/Off, una de las On equivaldría a la On/On y la última equivaldría a una de las Off/On según como coloques los diodos. El pedal en total requiere 7 diodos
V3, la que menos entiendo, ya que según leí regresa el DIP Switch interno para los diodos pero también se añade un switch externo que incrementa la ganancia, y solo utiliza 5 diodos, simplemente no entendí como hacer las conexiones pertinentes

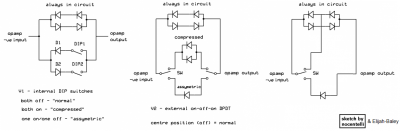

Les dejo una foto donde resume lo que escribí, a ver si alguien me puede echar un cable
Y si alguien cree que alguna versión presenta una evidente ventaja respecto a las otras
Archivos adjuntos (
loguéate para descargar)
Enhorabuena. Yo también tengo un clon de este apreciado pedal. Vale la pena.
