Transformar fuente alimentación DC a AC

Saruman
#1 por Saruman el 26/02/2019

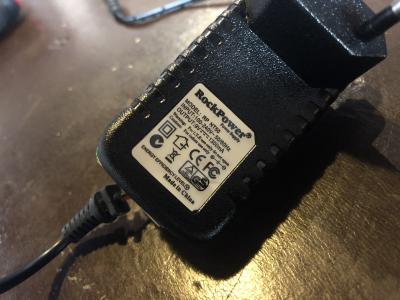

Buenas, sabéis si puedo transformar esta fuente DC 1300mA a corriente AC 1300mA?

No tengo ni idea de electrónica, soldar y poco más así que si sabéis como hacerlo y como indicar a un ignorante que tendría que hacer pues os lo agradecería!
Archivos adjuntos ( para descargar)
Subir
Quino
#2 por Quino el 26/02/2019

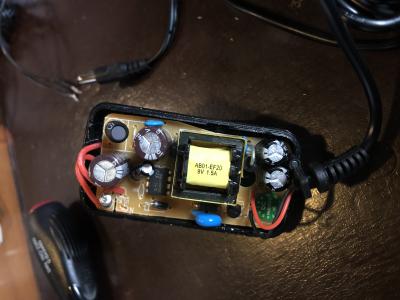

Pues que me corrijan los expertos si me equivoco, pero básicamente consistiría en coger la salida del transformador de corriente antes de que pase por toda la circuitería de rectificado y ahí tendrías 9v a 1.5A en alterna, tal y como reza la leyenda del transformador
Subir
Saruman
#3 por Saruman el 26/02/2019
Comprendo compi pero eso en la practica ¿donde habría que cortar? Jejeje...
Subir
dazz
#4 por dazz el 26/02/2019

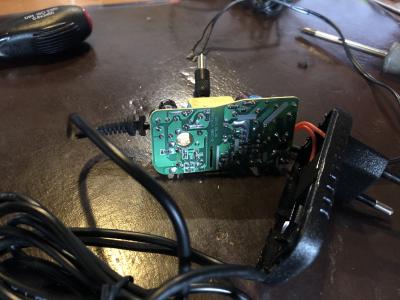

Eso parece una fuente conmutada, tendrías AC de alto voltaje en el primario de trafo y de bajo voltaje en el secundario, pero de muy alta frecuencia. Y no sé como se comportaría poniendo una carga ahí, pasando de la regulación. Qué quieres hacer exactamente con eso? Si lo que buscas es tener alterna a 50Hz de bajo voltaje, simplemente no puedes hacerlo con eso
Subir
sludergrax
#5 por sludergrax el 27/02/2019

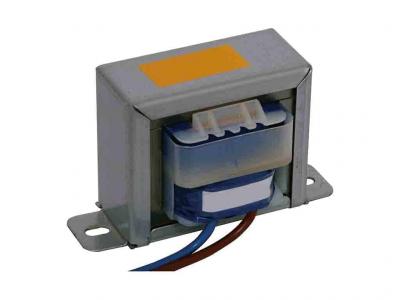

ese trabajo no se hace con ese tipo de fuentes, compra un transformador clasico de nucleo de hierro que sea de unos 12V y 1 amper , lo poner en un chasis y listo deberia andarte perfecto
Archivos adjuntos ( para descargar)
Subir
Saruman
#6 por Saruman el 27/02/2019
Pues lo quería para un pedal digitech que funciona a 9v AC 1300mA y que en thomann entre envíos y demassalepor unos 50€! Por ahorrarme dinero basicamente pero si no se puede pues nada.

Ese transformador clasico habría que quitarle hilo para dejarlo a 9v verdad? Sabéis donde se venden?

Gracias amigos!
Subir
Toni
#7 por Toni el 27/02/2019
Acabo de ver uno en Cetronic, 9 Vac 2000 mA por poco más de 10 €.

Tu aparato «consume» 1300 mA, y la fuente esta soporta hasta 2000 mA.

Si no te aclaras con la electrónica, déjate de experimentos: te puede salir más caro todavía.

Un saludo, y espero te sea de ayuda.
Subir
Saruman
Saruman
#9 por Saruman el 27/02/2019
Acabo de comprar esa fuente y así evito cargarme algo o sufrir una descarga! jejeje...

Gracias a todos y un saludo!
