¿Alguien interesado en montar un clon del Marshall 5010 Master Lead?

dazz
#1 por dazz el 19/01/2020
Buenas gente. Estoy dándole los últimos retoques a la pcb del previo del Marshall 5010 Master Lead, y me preguntaba si hay gente interesada en montarlo.

El ampli en cuestión es este, y parece sonar muy bien:

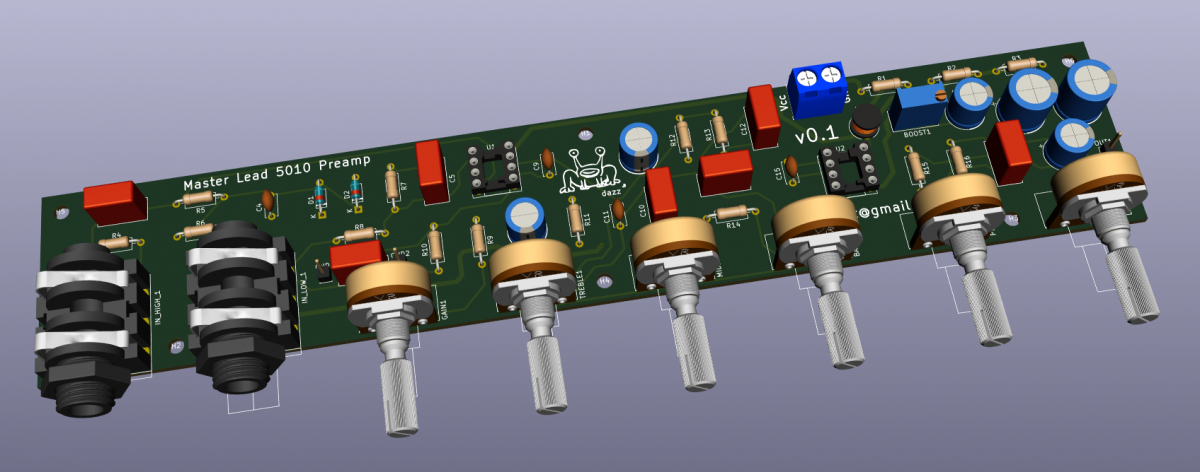

Y la pcb tiene esta pinta


Con la pcb, y la siguiente fuente de alimentación (6€) y etapa de potencia (1.6€)

quedaría un ampli completo.

EDITO: parece que no me deja poner enlaces a ebay. La fuente es una de 24V 4A DC, y la etapa es una basada en el TPA3118

La pcb serían 10€ con envío incluido.
Pues eso, quería simplemente tantear el asunto para saber cuantas pcb's encargar a la fábrica
Subir
4
Paint
#2 por Paint el 19/01/2020
Increible aporte dazz!!! Eres un maquina! Este ampli suena como jcm800 2203 comparado cara a cara. Eso si, algo importante, la mod de quitar el condensador c9! El sonido gana una barbaridad!! Sino, suena opacado.
Me dan ganas de hacerme otro jajaj
Me llamaran loco pero es de mis amplis favoritos

No descarto hacerme otro en un futuro, de nuevo, eres un crack 🤟🏿

Cuando pueda grabo el mio y lo subo aqui por si os sirve para que podais comparar el sonido y hacer los ajustes pertinentes para que te suene tal cual 🤟🏿
Subir
dazz
#3 por dazz el 19/01/2020
#2 Muchas gracias Dani. La verdad es que C9 ni siquiera lo tengo puesto, porque parecía no hacer nada según la simulación. Bueno es saber que no es así, lo añadiré y luego cada cual que escoja si lo pone o no

EDITO: No sé que hice la otra vez, pero ahora si veo en la simulación que C9 hace lo que se supone ha de hacer, tirar agudos a masa
Subir
Jesús Arias
#4 por Jesús Arias el 19/01/2020
Pues a mí me interesaría una
Subir
dazz
#5 por dazz el 19/01/2020
Jesús Arias escribió:
Pues a mí me interesaría una


Gracias Jesús. Te apunto. Cuando las haya pedido te envío un privado
Subir
Paint
#6 por Paint el 19/01/2020
#3 exacto eso es lo k hace!! Yo directamente no lo pondria porque rompe el sonido del ampli ese condensador, no se xk todos los mosfet tienen ese mismo problema 🤔
Subir
Tonyguitar
#7 por Tonyguitar el 19/01/2020
Buena iniciativa compa, este hilo promete!!
Subir
dazz
#8 por dazz el 19/01/2020
#7 Gracias crack :brindis:
Subir
txe
#9 por txe el 19/01/2020
una pregunnta y con 4a que potencia tendra estoy curioseando placas de potencia y veo monos de 60w
esta super guapo el programa asi todo bonito 3d
Subir
dazz
dazz
#11 por dazz el 19/01/2020
Pues parece que sí

La etapa puede ser una de estas, que sacaría unos 30W a 8ohms y 60W en 4ohms (alimentándola a 24V con la fuente que he puesto arriba)

https://www.ebay.es/itm/TPA3118-PBTL-Mono-Digital-Amplifier-Board-1X60W-DC8-24V-POWER-AMP-Replace-n/264554725282

Aunque para 4 ohms y 60W yo le pondría quizás una con el TPA3116, que lleva disipador. Si buscáis "tpa3116 mono" en ebay o aliexpress, hay placas por unos pocos euros
Subir
txe
#12 por txe el 20/01/2020
es la leche esta gente en china los precios

tomad igual os sirve este esta en ailex hiper repetido
https://www.youtube.com/watch?v=CULehzRVurc
