Lespaulhc
#1 por Lespaulhc el 09/02/2019
Hola de nuevo aqui os dejo mis esquemas pcb de todos mis diseños sin firma para que useis como gusteis los archivos gerber para pedir pcbs online desde easyeda o similar
Teneis el dr booguie pedal
El mesa dual previo de tres 6n2p
Y el previo legendario jcm800 que le agregue mejoras.Ya pondre el amp a 6w y el 18w.y pronto uno mas.ah el mesa a valvulas incluye 4 booster super hard on por placa.
Archivos adjuntos ( para descargar)
2019PREVIO-JCM800.zip
Preamp_Mesa_Booguie.zip
Subir
3
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Lespaulhc
#2 por Lespaulhc el 09/02/2019
Y el dr booguie
Archivos adjuntos ( para descargar)
DOCTOR_BOOBGIE.zip
Subir
1
toni.kt88
#3 por toni.kt88 el 09/02/2019
Muchas gracias, muy buen aporte!!
Subir
1
Lespaulhc
#4 por Lespaulhc el 09/02/2019
Y los dos amplis uno a 6w single ended
Y el de 18w push pull.
Archivos adjuntos ( para descargar)
AMP 18W TUBE.zip
AMP_6W.zip
Subir
1
Lespaulhc
#5 por Lespaulhc el 09/02/2019
Todo actualizado 2019.Hoy.
Subir
Lespaulhc
#6 por Lespaulhc el 09/02/2019
Estoy diseñando la pcb del clon hermida zendrive... próximamente.ya lo hice en placa topos y suena muy bien consta de un ic opa diodos bat 41 y 1n34 y dos 2n7000.
Subir
Lespaulhc
#7 por Lespaulhc el 09/02/2019
Ya esta acabado el zendrive.
La pcb es de 5cms y 3 cms aproximadamente..
Como el precio no varia a 10cms x10cms hice una pcb simple y una doble.
Asi conseguireis 20 pcbs del zendrive si comprais diez placas.De todas maneras incluyo el gerber de solo 1 pcb.
Por si alguien quiere poner en vez de otro zendrive otro esquema.
Creo que lo hare yo y pondre un ts808.
Jeje.
Archivos adjuntos ( para descargar)
clone zen.zip
doble_clone zendrive_.zip
Subir
Lespaulhc
#8 por Lespaulhc el 09/02/2019

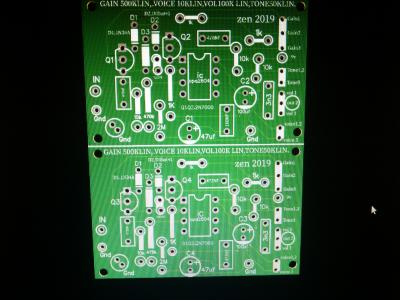

Una imagen
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#9 por Lespaulhc el 09/02/2019

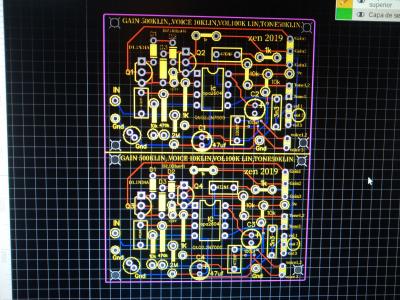

Una imagen
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#10 por Lespaulhc el 09/02/2019
Luego hare o el chorus one o el ts808
Junto con el zendrive y asi 10 pcbs de cada uno por el mismo precio.
Subir
dazz
#11 por dazz el 09/02/2019
Gracias crack
Subir
1
Lespaulhc
#12 por Lespaulhc el 09/02/2019

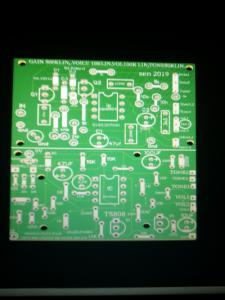

Al final coloque el ts808 junto con el zendrive.os dejo el gerber
Archivos adjuntos ( para descargar)
clone zendriTS808.zip
Subir
