SWITCHER para dos pedales pero Distinto enrutamiento

Solucionado
  • 1
Lino Carril
#1 por Lino Carril hace 4 semanas
Buenas, necesito un switcher en formato simple para activar dos pedales simultáneamente pero una por el input del ampli y el otro por el loop de efectos. Tengo el Harley Benton Fxl8 que lo hace pero es muy grande y ocupa mucho espacio en mi pedalera para el fin que lo quiero. Alguien sabe de alguna otra opción tamaño pedal.
Subir
Solución elegida por el creador del hilo (Lino Carril)
Rivertronic
#10 por Rivertronic hace 2 semanas

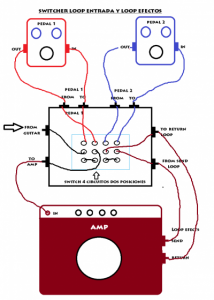

#9 Aqui lo tienes, es sencillo de hacer dentro de una caja tipo 1590BB 120x94x33 mm, necesitas 7 jacks hembra de guitarra, un poco de cable y el pedal switch de 4 circuitos y dos posiciones

Dado que no hay en el mercado switches de este tipo con mas de 4 posiciones, que yo sepa, no puedes poner un led para que se encienda una luz de aviso del pedal conectado. Hay soluciones para ello pero son mas complejas.
Archivos adjuntos ( para descargar)
2
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    175 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Tommy Blackbird
#2 por Tommy Blackbird hace 4 semanas
La verdad es que no he visto nunca switchers tan pequeños o pedales A/B que tengan 2 entradas y salidas para poder ir por amp. y por loop.

Lo mismo puedes apañarlo con esto https://www.behringer.com/behringer/product?modelCode=0709-AAO

o algo casi a medida como esto https://www.dpeffects.com/2016/01/ab-box-dual-input.html

Tal vez puedas hablar con algún fabricante local, como https://lmepedals.com/ para algo a medida.

O hacértelo tu. Una caja AB no requiere conocimientos de electrónica. Es solo soldar entras y salidas con un conmutador.
Subir
Tommy Blackbird
lutop
#4 por lutop hace 4 semanas
Habia tambien un Harley Benton FXL4, no? Es mas prqueño....
Subir
Tommy Blackbird
#5 por Tommy Blackbird hace 4 semanas
#4 Lo que pasa es que es, como la gran mayoría, tiene una sola entrada y salida, por lo que no podría ir un pedal por input del ampli y otro por el loop.
Subir
lutop
#6 por lutop hace 4 semanas
#5

Pero tiene 4 loops. Puedes utilizar un loop para meter ahi el preamp del ampli. Ese lo dejas siempre ON y los otros dos los apagas y encienes simultaneamente.
Subir
Samelix
#7 por Samelix hace 4 semanas
Yo tengo este que ya no uso, pero no sé si se puede hacer eso que pretendes.

https://one-control.com/products/oc-m-wl2
Subir
Rivertronic
#8 por Rivertronic hace 2 semanas
Tommy Blackbird escribió:


Hola Lino,

lo que te apunto Tommy te serviria en parte para un pedal solamente, es solo un loop switch. Tenemos un loop switch doble:

https://www.rivertronic.com/tienda_online/articulo.php?id=27&cat=Switch,%20Loops,%20etc.

Este te serviria pero tendrias que activar los dos pedales y tu solo quieres pisar uno.

Tu mismo te puedes hacer uno a medida con un solo pulsador de 4 circuitos y 2 posiciones (busca 4PDT Latched Foot Switch) seria como unir nuestro doble loop en un solo pedal. Si estas interesado te puedo pasar un esquema de conexionado.

Saludos
Subir
2
Lino Carril
#9 por Lino Carril hace 2 semanas
#8 Buenas, si me lo pasas te lo agradecería. Un saludo.
Subir
Rivertronic
#10 por Rivertronic hace 2 semanas
#9 Aqui lo tienes, es sencillo de hacer dentro de una caja tipo 1590BB 120x94x33 mm, necesitas 7 jacks hembra de guitarra, un poco de cable y el pedal switch de 4 circuitos y dos posiciones

Dado que no hay en el mercado switches de este tipo con mas de 4 posiciones, que yo sepa, no puedes poner un led para que se encienda una luz de aviso del pedal conectado. Hay soluciones para ello pero son mas complejas.
Archivos adjuntos ( para descargar)
Subir
2
Rivertronic
#11 por Rivertronic hace 2 semanas
8 jacks hembra queria decir.
Subir
1
Lino Carril
#12 por Lino Carril hace 2 semanas
#11 Muchas Gracias, eso da solución a mi problema. Una duda, cada cable está representado por un hilo cuando realmente tienen dos. Como los conecto?
