SWITCH 3 vias - Equivalencia entre Tipo Fender y Alpha

Hola y gracias por vuestra ayuda.
Alguien podria indicar la equivalencia entre estos dos selectores de 3 vias.

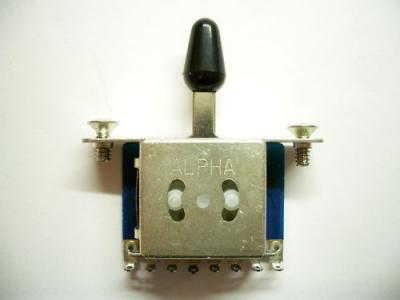

ALPHA

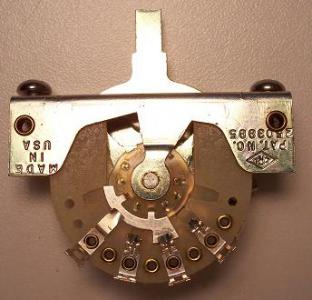

FENDER
Quiero sustituir el selector Alpha que actualmente tengo por uno Fender Vintage y no exactamente donde colocar los cables de las pastillas.
Solo tienen un conductor + malla de masa.
Gracias

Archivos adjuntos ( para descargar)


OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-15%

Darkglass Microtubes X

199 €

Ver oferta
-18%

tc electronic 2290 P Dynamic Delay

205 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Analog SuperScreamer by RC Pedals

160 €

Ver
Pedal distorsión/cargador de ir NUX METAL CORE MK2 DELUXE

55 €

Ver
Gibson Les Paul Studio Gothic Edición Ltd

1.200 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

E la web de fender tienes todos los esquemas de cableado.

Estoy en la web de Fender pero no encuentro exactamente donde ver los esquemas

Ya estan pillados en otra web. Por aqui los dejo por si alguien los necesitara

Archivos adjuntos ( para descargar)

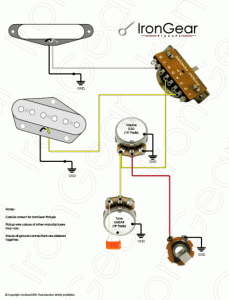

2 x single coil, 1 volume, 1 tone, 3-way blade selector igwatermark.gif

Aqui tienes los esquemas eléctricos de todas las fender:
http://www.fender.com/en-ES/support/articles/?section=downloads&category=stringed-instruments-service-diagrams

como lo tenias cableado con el selector alpha? porqe yo tengo el mismo selector y no consigo el cableado...

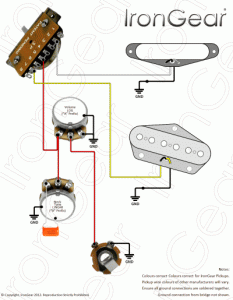

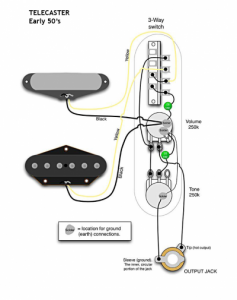

Prueba con este esquema

Archivos adjuntos ( para descargar)
