Ayuda con split coil (Inner coils) - 12pin switch

Hola buenas,

Compré un toggle switch the 3 posiciones con 12 pines, con la idea de que al estar en posicion de al medio, haga el inner coil split (Pastilla del puente, solo el norte y en la del neck solo el sur). Y full humbucker en sus respectivas posiciones:

El swicth es uno comprado en alliexpres: FLEOR-Interruptor de palanca de 3 vías para bajo eléctrico, 12 Pines ON/ON/ON

https://es.aliexpress.com/item/1005004502366307.html?spm=a2g0o.productlist.main.1.da9a30f38pZbLL&algo_pvid=fff627e8-efea-417d-8f3b-ef5899635266&algo_exp_id=fff627e8-efea-417d-8f3b-ef5899635266-0&pdp_ext_f=%7B%22order%22%3A%2241%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21EUR%217.39%217.39%21%21%218.48%218.48%21%4021038df617691638431555632e853d%2112000029388139309%21sea%21ES%214089254881%21X%211%210%21n_tag%3A-29919%3Bd%3Ab2723eb7%3Bm03_new_user%3A-29895&curPageLogUid=PQ2GPLB4cuEj&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005004502366307%7C_p_origin_prod%3A

En posicion bridge es:
B1-C1
B2-C2
B3-C3
B4-C4

al medio
A1-B2
B2-C2
A3-B3
B4-C4

Neck:
A1-B1
A2-B2
A3-B3
A4-B4

Las pastillas son unas Seymour Duncan Black Winters.

Alguien puede expicarme como si tuviese 5 años, que cable iría donde? lo digo así, porque despues de leer tantos foros, diagramas (El de dimarzio) hasta ayuda con el famoso chatGPT, estoy todo liado (No he hecho coils plit en el pasado, solo he soldado full humbuckers)

Mas que nada con la posicion de al medio. Sé que en los extremos, blanco y rojo juntos y verde (y bare) a tierra.  Entendí que si también envio a tierra el blanco y rojo, hay split en el bridge norte, pero en el neck seria negro y verde, siendo rojo el "hot"?

Gracias de antemano.

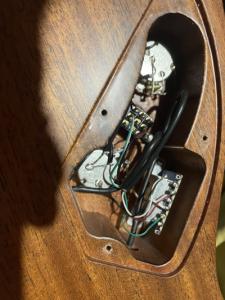

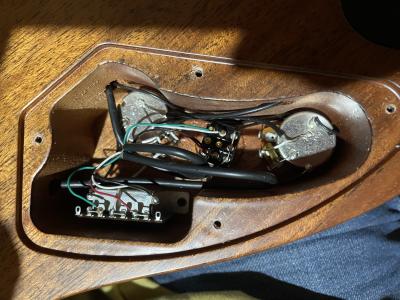

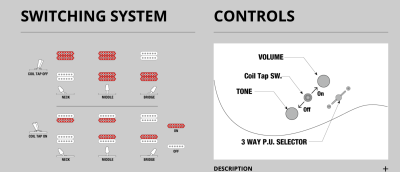

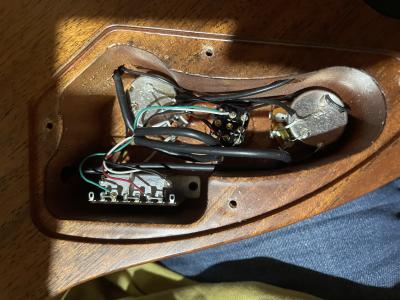

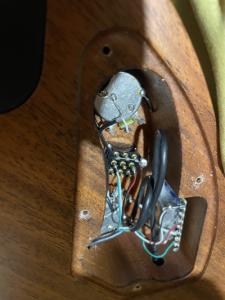

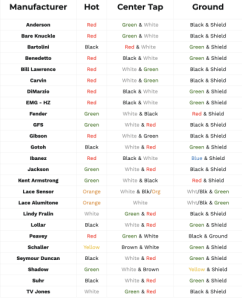

Para el esquema que adjunto, Ibanez con 2 humbucker, selector de 3 posiciones y switch de 9 pines y 2 posiciones, a ver si te sirve. Las pastillas montadas son unas Bare Knuckle, por si acaso te adjunto guía de colores de pastillas, le verdad es que siendo el switch de 12 no tengo ni puta idea, pero a lo mejor esto te sirve.

Saludos.

#2   Gracias,

Al final con un medidor el switch es igual al dimarzio ep1111asi que usando el diagrama del cableado de petrucci me funcionó. (reemplazando los oclores de dimarzio por los de SD)

https://www.dimarzio.com/media/1589

Saludos!
