Donde soldar estos cables

6_jao
por el 30/03/2025

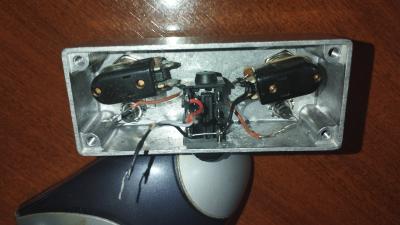

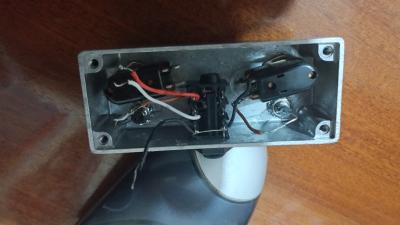

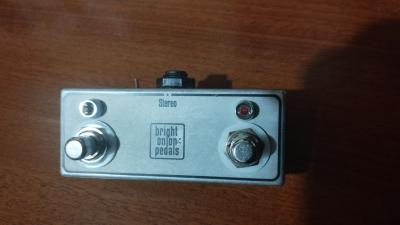

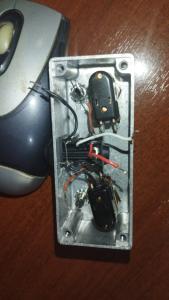

Hola no recuerdo en que momento, en que año y para que fin pero el caso es que este pedal tiene 3 cables sueltos, rojo, blanco y negro.
Cada uno de los dos led tiene un terminal sin soldar cable alguno.
A ver si alguien puede decirme donde soldar esos cables, la idea es utilizar ese pedal como complemento par aun  HX Stomp.
Archivos adjuntos ( para descargar)
OFERTAS EN TIENDAS Ver todas
  • -16%
    NUX NGS-6 Amp Academy
    159 €
    Ver oferta
  • -13%
    Harley Benton DNAfx GiT
    129 €
    Ver oferta
  • -59%
    Hughes & Kettner Spirit AmpMan Classic
    145 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Mad Professor Grey Stone Distortion
    100 €
    Ver
  • Diy mini amplificador guitarra
    10 €
    Ver
  • Mooer Green Mile + Mooer Adaptador
    55 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
dollyboy
por el 30/03/2025

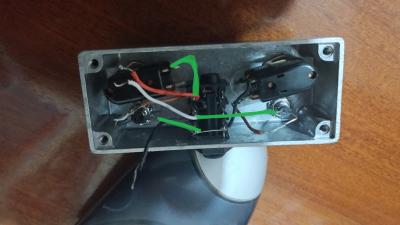

Los colores no serán los mismos, pero ahí tienes la respuesta.
Un saludoindex.php?controller=forum&action=view_attachment&attachment_id=202649
6_jao
por el 30/03/2025
Muchas gracias dollyboy, a ver como se me da.
davidplana
por el 30/03/2025
Hola!!

Yo creo que originalmente estas tendrian que ser las conexiones, pero yo miraria exactamente que cableado llevaría para el EH que quieras usarlo, mas que nada por los leds y resistencias, igual no corresponde y no funciona correctamente,

1 saludo y suerte!!!
Archivos adjuntos ( para descargar)
lutop
por el 31/03/2025
Para el HX no se si te va a servir. Los pulsadores son momentaneos o con enclavamiento?
6_jao
por el 31/03/2025
Hola Lutop, no se como son los pulsadores, creo que momentáneo, no hacen "clack* al pulsarlos.
acamm
por el 31/03/2025
Si el pedal lleva leds, lo más corriente es que sean pulsadores enclavados. Con un multímetro en la función de medir continuidad puedes comprobarlos fácilmente. Según el manual del HX tienes que usar pulsadores momentáneos, no enclavados.
6_jao
por el 02/04/2025
Muchas gracias por vuestras indicaciones, lo único aparte de soldar donde indicais ha sido saltarme los leds. Va perfecto.
