Soldando un jack tipo pancake os necesito!

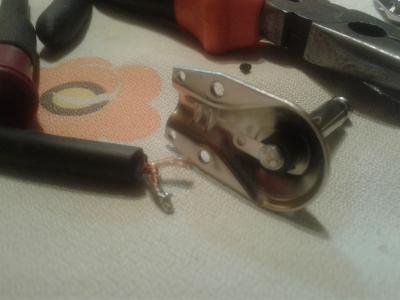

Bueno me ve fabricandome jacks caseros y baratos y me He comprado unos jacks tipo pancake y a abrirlos sólo encuentro un punto para soldar, mms y e cable apantallado tiene dos salidas de cobre adjunto fotos.
Help me !!

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta
-47%

Hughes&Kettner Spirit of Vintage

47 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Blackstar ht5r + pantalla (cambios)

280 €

Ver
Fuente de alimentación múltiple T-REX FUEL TANK CHAMELEON

80 €

Ver
3 guitarras listos. Para gozar, fender Gibson.

590 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Suelda la malla (externo) a la carcasa del conector y el vivo (señal) a la punta para soldar, eso si debes tener mucho cuidado para que no haga corto al cerrar.

Saludos

Se suelda fatal... todo el rato se suelta y eso lijando y todo... he probado a aprisionar la malla exterior con la carcasa al cerrarlo a presión... que contacto hace la verdad.
A que te refieres con que puede hacer corto?
Gracias por responder un saludo.

Corto es cuando se tocan la masa y el activo. Prueba con flux para soldar, agarrara mejor la soldadura, puedes encontrarlo en tiendas de electronica.

Debes rayar la carcasa con algo filoso donde quieres soldar para crear un punto de agarre, y aplicar flux para mejorar la adherencia del estaño. Como dice el compañero debes evitar que vivo y masa se toquen. Saludos

Muchas graciassss
Probaré con lo dicho y haber que tal, gracias a todos :brindis:

Lo más probable es que tu estañador no tenga potencia suficiente o tenga la punta quemada (si es viejo).

Para que el estaño agarre bien a la carcasa del jack tienes que calentarla bastante, si no se te despegará y se te hará una bola de estaño todo el tiempo. Cuando está bien caliente el estaño se debería pegar sin problemas. Si no tienes otro estañador prueba con flux como te dicen.

http://www.ebay.es/itm/1-X-Flux-liquido-a-base-de-alcohol-no-conducivo-para-soldadura-electronica-/261958328164?hash=item3cfdeedf64:g:sBgAAOSw-vlVmj~u

Gracias! Los jack estos en calidad son de mis peores compras pero bueno... me ha servido para practicar un poco.
