Selector de 5 posiciones, pastilla de puente y cuello.

Necesito un esquema para que, por ejemplo con un selector de 5 posiciones normal y corriente de Stratocaster, pueda conseguir que en una de ellas suene la pastilla de puente junto a la de mastil, como en una telecaster en la posición central.

Gracias.

¡Hola!

Algo similar se trató en este hilo algo antiguo pero que puede resolverte la duda. En concreto se habla de una modificación para conseguir siete configuraciones, es decir, dos adicionales a las 5 que vienen de serie en los modelos no vintage. La que tú necesitas combinando puente y mástil y una combinando las tres pastillas.

Échale un ojo, a ver si te ayuda.

https://www.guitarristas.info/foros/diagrama-para-strato-push-pull/242018


Saludos

#1
Hay uno de 3 posiciones (3+3) que te permite:

-B
-B+N
-N

-B+M
-M
-M+N

También lo hay de 10 (5+5) que permite cosas muy exóticas, pero el de 3 me parece perfecto para una strato.
Aquí se habló de ello.

https://www.guitarristas.info/foros/cableado-alternativo-guitarra-tipo-stratocaster/341759#post3010343

El "truco" es que tiene 3 posiciones y con un click lateral las otras 3.

Saludos!

Hola, es una opcion que tengo en 2 guitarras. Para tener 7 posiciones, por un lado las 5 de la strato y por otro lado mastil+puente y mastil+medio+puente tienes que introducir un interruptor de 2 posiciones on/on para alternar entre 2 circuitos. Las conexiones dependen de como esten configurados los potenciometros de tonos y volumenes.
Para la disposicion de 2 tonos 1 master volumen y el puente sin tono te recomiendo buscar el ingles 7way strat mod wiring o schematics y te apareceran varias opciones con un interruptor on/on o con un potenciometro push/pull.
Un saludo.

La mia lleva un push pull de presion...

#5 te refieres a los que no cambian a no ser que estes ejerciendo presion sobre el? Si es este el caso, no te vale porque al soltar el boton que activa el 2º circuito que activa las 2 opciones extra directamente volveria al circuito de 5 posiciones d la strato.

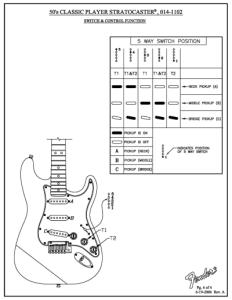

Ahi va:

Informacion adicional:


 Con este cableado al alternar entre las 2 posiciones del interruptor on/on lo que pasa es que en la segunda opcion la posicion 1ª y 2ª del interruptor de 5 posiciones ahora activan neck+bridge y neck+mid+bridge respectivamente. Las otras posiciones no cambian.
Ahora entrariamos en tema de polaridades y fases porque como se puede ver en el esquema las pastillas de neck y bridge tienen la misma polaridad lo que provocara que suenen fuera de fase al conectarse conjuntamente, en el caso de tener 3 pastillas single coil y querer aprovechar las 7 combinaciones posibles, lo que sucede es que inevitablemente en alguna de las posiciones las combinaciones generen sonidos fuera de fase. Puedes mover las pastillas de sitio en funcion de que la combinacion deseada este en fase una pastilla con otra, por ej cambiando la pastilla del puente por la del medio, en este caso al conectar la opcion puente + mastil sonarian en fase  pero mastil mas medio sonarian fuera de fase. And on and on and on...
