Ruido infernal en amplificador de bajo

  • 2
Suarez
#13 por Suarez el 12/08/2017
Buenas

Pues el otro día desconecté del trafo la etapa de potencia, y encendí el ampli con sólo el previo funcionando. Enchufé el bajo, la salida de línea a otro ampli, y funcionaba eso bien, así que el problema ha de estar en la etapa de potencia. Al no llevar un trafo de salida y ser enteramente a transistores no sé muy bien como comprobarlo sin ir desmontando pieza a pieza y midiéndolas por separado, ya que no tengo muy claro el funcionamiento de este tipo de etapas.

Al menos como previo el ampli me funciona :D
Subir
Suarez
#14 por Suarez el 31/08/2017

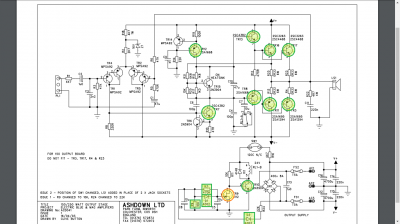

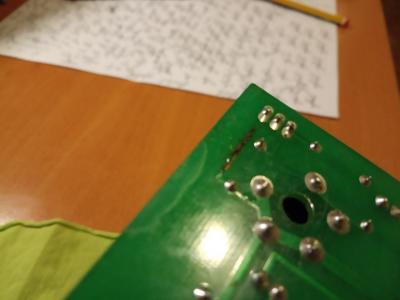

Bueno, pues he ido comprobando transistor por transistor la etapa a ver si topaba con algo roto, y he visto que el TR9 (un JFET modelo J112) entre las patas 1 y 2 me da una medida en el multímetro (puesto en el modo de continuidad) de 054, cuando debiera ser 1 (infinito). Os adjunto el esquemático que me mandó Ashdown, con las piezas que he comprobado que funcionan (en verde) y el transistor que creo que me da problemas (en naranja). He comprobado las piezas de su cercanía por si estuvieran afectadas también, por ahora solo parece roto ese transistor.
Como no es caro probaré a cambiarlo, pero no sé si hay algún otro componente que pudiera haberse dañado... Seguiré testeando a ver :D

index.php?controller=forum&action=view_attachment&attachment_id=104228
