Reaparacion eleccion condensador

Solucionado
  • 1
txe
#1 por txe el 14/03/2022

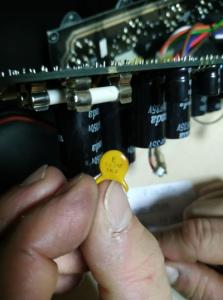

Pues tengo este
E
103M
1KV
para cambiar esta justo despues de el trafo alimentacion y puente de diodos seguramente pase alterna.

El ampli es un bugera 120w. Me ofrecen DE 400v de 1000v no tienen .
Creiis que valdra? yo creo que no

Tambien la letra E a que se refieres? es importante? creo que es el material del condensador dielitrico o algo asi

Bueno me direis joder pues mide los devanados pero es que paso de desoldar mas , para sacar ese pcb ha sido tinglado bueno, espero no cometer errores en el montaje :D
Archivos adjuntos ( para descargar)
Subir
Solución elegida por el creador del hilo (txe)
toni diaz
#13 por toni diaz el 15/03/2022
#12 coeficiente de temperatura, cómo afecta a la capacitancia la temperatura. Pero es un dato que yo no controlo mucho
OFERTASVer todas
  • -36%
    PRS SE P20 Parlour Pink ¡stock limitado!
    369 €
    Ver oferta
  • PowerPlant ISO-2 Pro
    69 €
    Ver oferta
  • Universal Audio UAFX Dream '65
    395 €
    Ver oferta
Rubiolus
#2 por Rubiolus el 14/03/2022
Como que no?...tío tienes un sitio en Cantabria que si lo tienen y además creo que lo sabes...cualquier cosa mira primero siempre aquí

https://www.retroamplis.com/epages/62070367.sf/secdc93ad16da/?ObjectPath=/Shops/62070367/Products/%22C-CERAM/1000V%22/SubProducts/%22C-CER/1KV-0.01uF%22
Subir
txe
#3 por txe el 14/03/2022
#2 SI ya he mirado pero en esos condensadores no marcan la E y como no se si es importante. Gracias por las molestias del enlace
Subir
Rubiolus
#4 por Rubiolus el 14/03/2022
La letra es la tolerancia...el tuyo es +/- 0,5%
Subir
txe
#5 por txe el 14/03/2022
creo que no seria la tolerancia la M que es +- 20
Subir
Rubiolus
#6 por Rubiolus el 14/03/2022
Es verdad....la tolerancia va detrás...pues la E es la tensión entonces
Subir
toni diaz
#7 por toni diaz el 14/03/2022
No te líes, es un condensador de 10nF 1kv y tolerancia de 4,7% pero lo único importante es la capacidad y la tensión soportada
Subir
Rubiolus
#8 por Rubiolus el 14/03/2022
#7

Pero la primera letra es el voltaje, no?...en los diagramas que tengo en el taller (tengo mala memoria y necesito algo rápido y visual) las letras delante del número es la tensión, aunque aparecen de esta manera:

1H= 50v
2A= 100v
2D= 200v
2E= 250v
2G= 400v
2J= 630v
Subir
toni diaz
#9 por toni diaz el 14/03/2022
#8 correcto pero en tu caso te pone claramente el máximo de tensión admisible 1kv, 1000V.

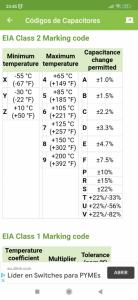

Como dije tu condensador sigue la codificación de clase 2 el la que la E indica tolerancia
Archivos adjuntos ( para descargar)
Subir
Rubiolus
#10 por Rubiolus el 14/03/2022
#9
No es mi caso, es el de txe .....yo intentando ayudarle y tirando de memoría he equivocado lo de la posición de la letra de la tolerancia, pero veo que al final tenía razón...era la tolerancia
Subir
toni diaz
#11 por toni diaz el 15/03/2022
#10 ah perdona jeje, me pasa por leer rapido
Subir
Rubiolus
#12 por Rubiolus el 15/03/2022
#11

Pues entonces que es la M, si no es la tolerancia? la tensión?
Subir
