Problema al instalas pastilla emg hz

Hola un saludo a todos ,espero me puedan ayudar .
Pues resulta que me e comprado una pastilla emg h4 pasiva para el puente y no logro hacerla sonar,mi guitarra es una ibanez con 2 humbuckers y una single en medio e probado instalandola tal y como viene en el diagrama num.8 de este manual: http://www.emginc.com/content/wiringdiagrams/EMGHZ-H1-H4.pdf y no suena, tambien e probado a ponerla como estaba la que traia de fabrica y tampoco funciona.En el diagrama de la pagina de emg me sale el cable negro que va unido a uno blanco sin conectar .Es la primera vez que cambio unas pastillas y no me entero muxo ,asi que a ver si me exais un cable ,gracias.

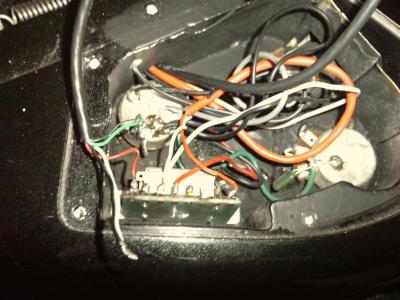

aki les dejo una imagen para que lo veais mejor como vereis el cable negro que va con el blanco esta suelto y el selector es de 5 posiciones ,bueno un saludo.

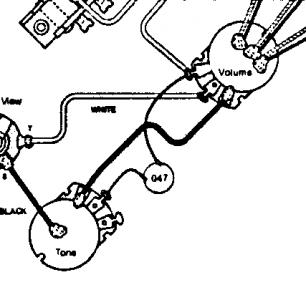

Segun el esquema, tienes que conectar el condensador del pote del tono al pote de volumen.

ahora el condensador esta conectado con las dos patas al pote de tono ,una en la parte plana de abajo y laotra en una patilla del pote de las 3 que tiene kizas ese sea el fallo ,pero no se cual de las 2 tengo que cambiar lo siento pero soy nuevo en estas cosas,tengo miedo de cagarla ,muxas gracias por tu ayuda
salut

Asi viene en el manual

e conectado el condensador del pote del tono al de volumen y nada sigue sin sonar ,la verdad creia que iba a ser mas facil esto, suenan todas las posiciones menos la pastilla del puente que es la nueva no entiendo nada y no encuentro ningun esquema mas claro .por favor a ver si me pueden ayudar o si no tendre que llevarla a un profesional pero me hacia ilusion hacerlo yo mismo.saludos

A lo mejor te orienta este de S.D.

asi es tal y como lo tenia y nada ahora lo unico que e cambiado a sido el condensador y tampoco suena ,tendre que llevarlo a un tecnico lo malo que aki en ibiza no hay nadie que se dedike a eso pero supongo que en algun sitio de
electronica lo haran ,muxas gracias por tu ayuda.
salut

y a la final pudiste solucionar esto? yo tengo un problema similar con unas emgs hz que compre ( creo que son h1 y h2 ) si alguien puede orientarme se lo agradecería https://www.guitarristas.info/foros/problemas-montar-circuito-emgs-hz-flying-v-stagg/181184

ale100x escribió:

y a la final pudiste solucionar esto? yo tengo un problema similar con unas emgs hz que compre ( creo que son h1 y h2 ) si alguien puede orientarme se lo agradecería https://www.guitarristas.info/foros/problemas-montar-circuito-emgs-hz-flying-v-stagg/181184

que tal amigo, oye ese problema del que hablas lo solucionaste? justo acabo de poner un hilo en esta pagina porque mis emg hz suenan muy bajo y ademas muy agudo, como lo resolviste tu?
