Pastilla de puente de Telecaster del 74 con lecturas extremadamente altas.

Solucionado

Hola,

Tengo una Telecaster Custom del 74 la cual tiene un comportamiento extraño y llego a la conclusión de que la pastilla del puente está estropeada.
Os explico:

Parto de que el cableado está bien, por lo que:

- La pastilla del puente suena, pero al cerrar el potenciómetro de tono se va el volumen. El potenciómetro de tono hace un efecto parecido al del potenciómetro de tono.

- La pastilla del puente, por si sola (extraída de la guitarra) me da las siguientes lecturas:
-- Si mido en el final del cable me da lecturas de 2, 3, 4 Mega ohmios.
-- Si mido en los terminales de la propia pastilla me da lecturas que rondan los 40 Megaohmios.

¿Pastilla rota? Lo curioso es que la pastilla suena y suena bien.

Saludos,
Jaime.

OFERTAS Ver todas

-13%

TC Electronic Sub ’N’Up Mini Octaver

69 €

Ver oferta
-17%

Harley Benton DNAfx GiT Mobile II

49 €

Ver oferta
-50%

Analog Alien Alien Comp

117 €

Ver oferta

Imagino que aunque sea de puente es una wide range humbucker, ¿no?
En las humbucker a veces se da el caso de que teniendo una bobina abierta (lo que indican esos megaohmios) la pastilla sigue sonando por inducción entre bobinas. Pero nunca igual que como debe sino con menos nivel de salida, más delgada y más ruidosa.

#2 Hola, Pedro.

No, no es una WideRange, es una singlecoil. La Widerange la lleva en el mástil y esta mide alrededor de los 10K.
Pero en cambio, la singlecoil me da esas medidas que comento en el primer post.

Saludos,
Jaime.

Lo que comento se da de ciento en viento en algunas humbucking. Son casos rarísimos. Si es single y suena, la medida de resistencioa no puede ser de megaohmios.

#4 Pues así es, de Megaohmios Pedro. He medido la pastilla con dos multímetros diferentes y con un comprobador de componentes fiable y en todos los casos la resistencia es del orden de Megaohmios.

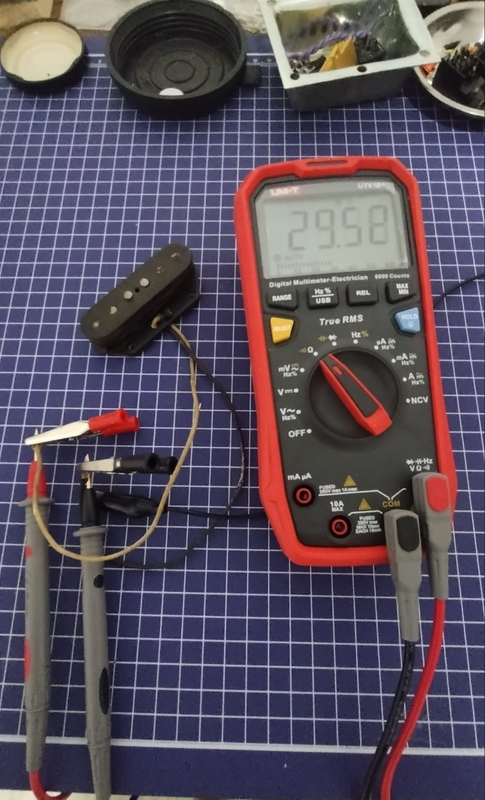

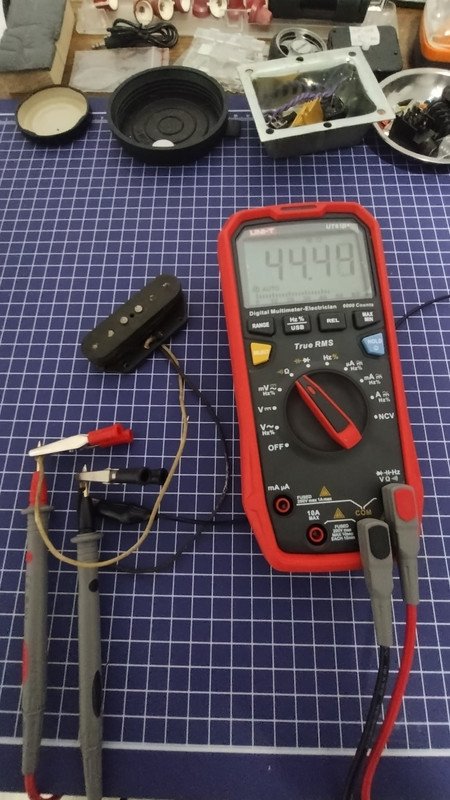

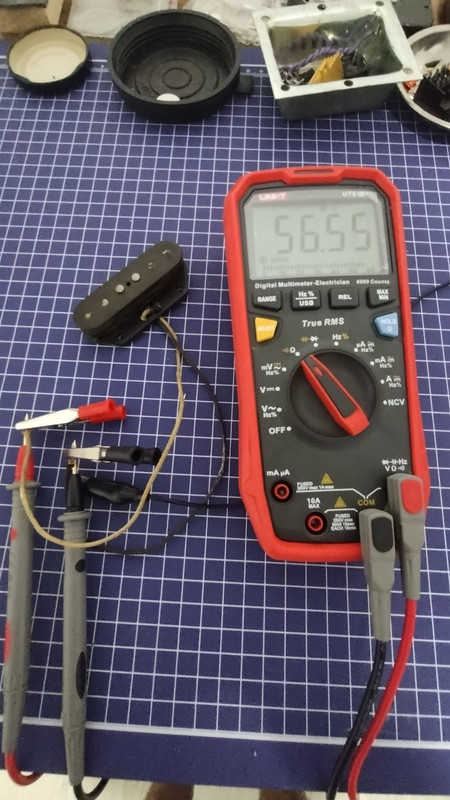

Para muestra, varias tomas de ahora mismo:
