Opinion y ayuda mod switch fat blues junior

¿ah pa burgos?

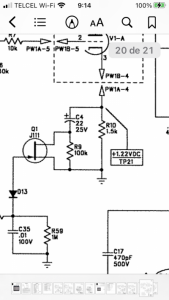

pues nada he estado mirando el diagrama del bj y se me ha venido una cuestión, c35 y r59 hacen un filtro para el fat , cierto? estaría divertido llevar c35 de .01 a .015 y en poner una resistencia variable (pote) en r59 ? tengo dudad igual de 1M ? o dejar una resistencia en serie mas pequeña y un pote mas pequeño que entre ambas sumaran 1mM. opiniones ...¿ le daria mas versatilidad al fat o solo es la botella de vino que llevo a la mitad?

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-13%

Harley Benton DNAfx GiT

129 €

Ver oferta
-13%

Harley Benton SC-Custom III Baritone

349 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Harley Benton 335

220 €

Ver
Bajo Höfner Verythin Htc-500/7 y Estuche Höfner

830 €

Ver
Dipinto Belvedere Deluxe americana

1.200 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Eso que muestras forma parte del circuito de conmutación sin más. Por encima de él hay un transistor JFET que es el que incorpora al circuito un condensador electrolítico en paralelo con la resistencia de cátodo. Es eso lo que genera el incremento de ganancia.

1 respuesta directa

Carlos, no puedo decir, Pedro sabe más que es el experto. Lo que sí te recomiendo es hacer la mod para poner un pote de presencia en el Blues Jr. Yo lo hice en el mío y me parece algo esencial, y era sólo cambiar una resistencia por un potenciómetro.

En la web de BillM venía, el gran conocedor del Blues Junior, pero este hombre creo que ya murió y han desaparecido cosas de esa web, igual ya ni existe.

1 respuesta directa

#2 muchas gracias Pedro , adolecí de paciencia ya ahora estoy buscando cómo es que funciona el fat y buscar comprenderlo . Al parecer quita y pone del circuito el c4 cierto? Mi idea era poder manejar de forma gradual el nivel de ganancia vía pote o un mini toggle con distintos valores de resistencia ... se me hacia divertido . Bueno voy a meterme a la lectura

Archivos adjuntos ( para descargar)

#3
Gracias!!! Hola Paco. Si me he dedicado buscando información de los mods para el bj y de pronto se a convertido en seguir pista por alli por allá. El control de presencia si estoy en eso . Encontré alguna ligas de info del los mods que luego pondré si es que a alguien le llegase a funcionar . Gracias por comentar saludos.
