Nuevo Marshall class 5

Uncle Matt
#169 por Uncle Matt el 18/11/2015
Me uno al grupo de afortunados poseedores. Es un poco contrasentido que este ampli supuestamente concebido para casa tengas que sacarlo de casa para disfrutarlo.
Saca el carácter Marshall a partir de 5, cosa bastante incompatible con la convivencia vecinal! :D
A partir de ahi es una gozada. El mio únicamente tiene un cambio de valvulas por unas NOS de calidad, de sobra para disfrutarlo. Y al ser combo ni me planteo cambiarle el cono.

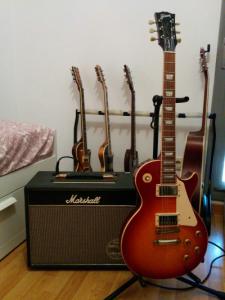

En esa foto aun tenia hasta las pegatinas!
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Boss Katana 50 MKII
    269 €
    Ver oferta
DarkSlash
#170 por DarkSlash el 18/11/2015
Hermoso Marshall y también la Gibson!
La acústica del fondo qué es?
Subir
Uncle Matt
#171 por Uncle Matt el 18/11/2015
#170 pues es una washburn, muy maja por cierto... pero justo esa no es mía! :D es de mi mujer aunque hace años que ya solo canta y no toca
Subir
Ewing - String BCN
#172 por Ewing - String BCN el 12/11/2016

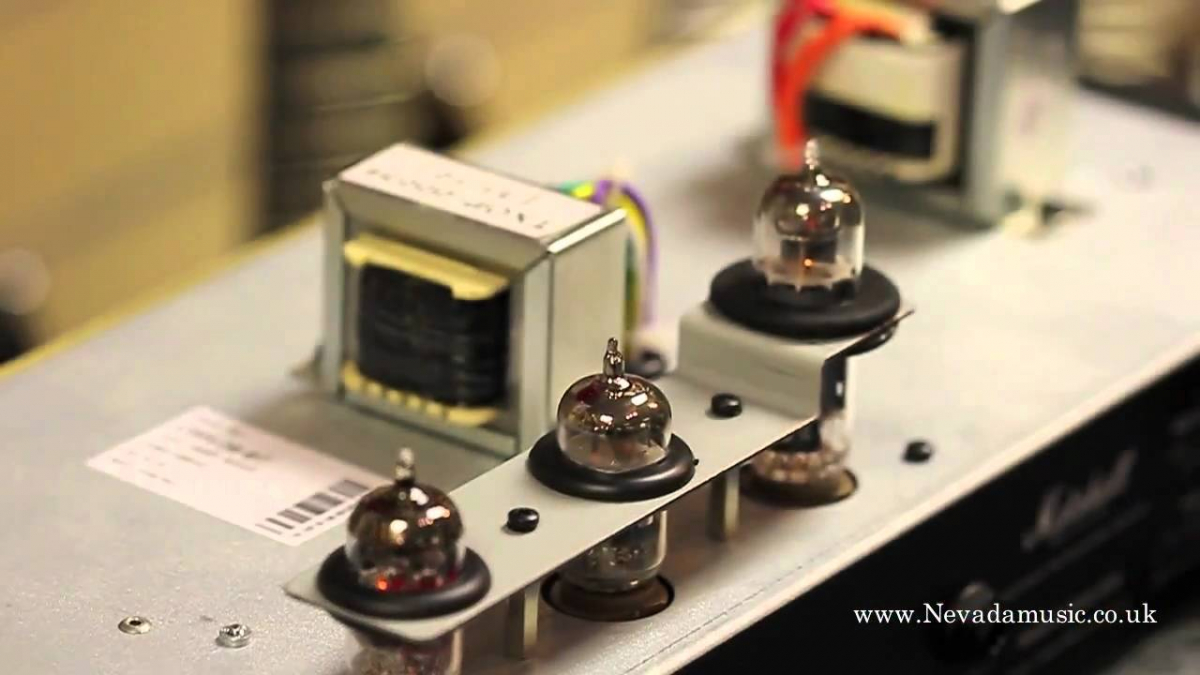

En la primera versión de los Class 5, se presentó un problema de cascabeleo en las válvulas, este problema lo resolvió Marshall enviando un soporte a los usuarios.
En la segunda versión de los Class 5 ( MKII C5-01) el soporte viene de serie.

Fuente: 686a3bdaac683e6c6ed7f882ebe26-2154136.jpg

Algunos propietarios de Marshall Class 5. reportaron problemas de HUM ( ruido ) en algunas versiones ( yo uno de ellos )
Según la información encontrada en algunos sitios fiables, éste ruido se origina por la mala posición de los transformadores.
Marshall hizo un mal diseño y colocó los trafos enfrentados ( mirándose uno al otro).
Fuente: Imagen no disponible

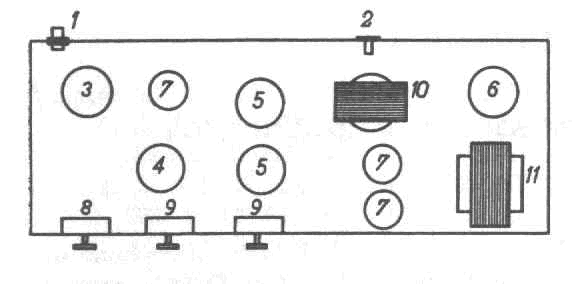

El sentido común al diseñar un amplificador es jamás colocar los transformadores en la posición en que los colocó Marshall. La posición ideal es ésta:

"...Hay que respetar cierto orden en la colocación de los elementos para evitar sorpresas desagradables. La entrada y el preamplificador están a la izquierda, lo más alejados posible del transformador de alimentación, que irradia un campo magnético alrededor.

Para evitar acoplamientos magnéticos entre los transformadores, se colocan formando un ángulo de 90° entre sí, tal como muestra el dibujo. Si además de estos transformadores tenemos un tercero, del filtro pi (choke) entonces uno de ellos irá con las láminas en horizontal, para que todos ellos formen 90° entre sí.

Es muy importante mantener el transformador de alimentación lo más alejado posible de la entrada de señal, puesto que podría ocasionar, además de ruido, oscilaciones indeseables..."

¿Cuál es la solución al problema?
La solución es girar el transformador de salida 90 grados respecto al otro.
Fuente:
Imagen no disponible

¿Es cierta esta solución?
Esta comprobada, giré el transformador de salida (OP) y el HUM ha disminuido de forma considerable. Adicionalmente se debe mejorar la calidad de cable que une el altavoz a la placa y enrutarlo en una posición que no esté tan cercana a los transformadores.

¿Cuánto me ha costado esta solución?

Girar el transformador es sencillo, pero lo aconsejable es que lo haga un especialista. La operación la encargué a Delcam Audio - Barcelona ( precios razonables y atención de primera ).
Adicionalmente le solicité mejorar la calidad tonal del ecualizador tomando como referencia modificaciones comprobadas.

Un pequeño resumen de lo hablado con Delcam Audio:
=======
- Completamente de acuerdo, lo ideal es mejorar la calidad tonal del amplificador. Llenarlo de switches y cambiar su estructura interna no me parece muy adecuado.

procede con lo que detallas:
"...Cambiaría ciertos componentes (unos cuantos) para obtener un sonido plexi, ya que actualmente el ampli suena muy apagado en tono, muchos graves y pocos medios y agudos le falta un poco de definición al sonido. Pero los componentes que le cambio son los justos para mantener el alma de este amplificador..."

Un chaval que hizo la Mod para Plexi, si bien puso los switches, recomendaba enfocarse en lo básico. En su vídeo hace una demo sin uso de los switches y suena de lujo:

https://youtu.be/4bZb-meS-9w
Subir
Juan Halen
#173 por Juan Halen el 03/01/2018
Buenas,

refloto! Pues yo abrí el mio porque a volumen alto tiene mucho ruido y queria hacerle lo de los transformadores, pero el mio no los tiene enfrentados, estan a 90º y uno arriba y el otro abajo. ¿Que otra cosa puede estar causando ese HUM?

Gracias de antemano, un saludo.
