No me funciona un circuito al meter un led, por que?

tom1182
#1 por tom1182 el 19/01/2018
Que tal gente, me guataria que me hecharais una mano con un pedal que estoy construyendo, os cuento. Me estoy fabricando un ”favorite tap” o antes conocido como “favorite switch” para pedales strymon. En mi caso tengo un flint ( reverb + tremolo). Las dos funciones que tiene el pedal favorite son guardar un preset o actuar como tap tempo ( en mi caso para la velocidad del tremolo). Pues bien, he indagado por la red y he encontrado el esquema para hacer el pedal favorite, pero solo funciona para guardar preset. Es estehttp://farm9.staticflickr.com/8036/8067995972_acdcb72db9_o.png
Como solo funciona para guardar preset he buscado como fabricar un tap tempo, y seria este esquema todavia mas fácil.

Entonces mi idea era en una misma carcasa hacer los dos circuitos por separado y soldarlos a un mismo jack stereo. Tendria dos footswitches en lugar de uno como el original, pero no es algo que me importe.

La cuestion es, he montado los circuitos en carton para hacer la prueba, lo unico quenhe dejado sin soldar ha sido el led y.... funciona perfecto!!!
He taladrado mi caja y lo he montado todo, led incluido y... el tap tempo no funciona. Solo funciona para guardar presets. He desoldado una patilla del led y todo funcionando a la perfeccion, excepto el led, claro esta, que no se enciende.

Alguien me podria explicar porque sucede esto? Y mejor aun, que solucion puede tener?

Gracias y saludos!
Subir
josepqr
#2 por josepqr el 29/01/2018
yo monte uno con un 3pdt

prueba este:

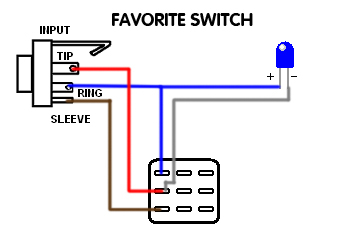

favourite_switch-jpg.216596

o este:

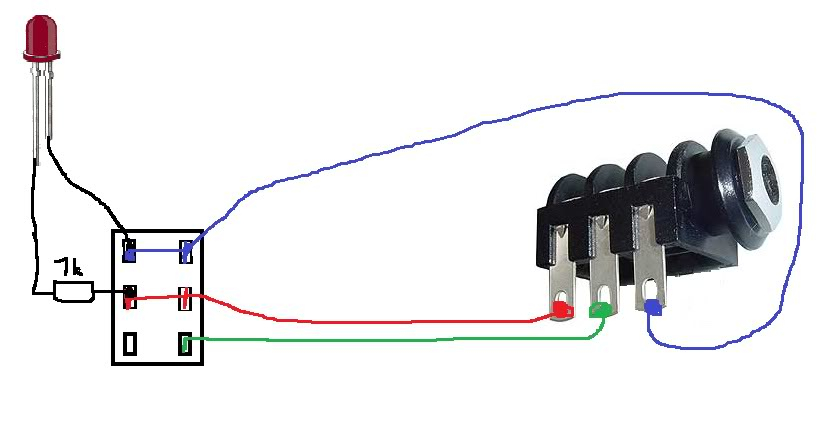

strymon-fav-switch-jpg.198130
Subir
josepqr
#3 por josepqr el 29/01/2018
puede que necesite una resistencia o que el led este al reves.
