Mod para Mooer GE200: multipedal para activar efectos separados

  • 1
superbon
#1 por superbon el 06/10/2018
Como todos sabemos la GE200 es un estupendo multiefectos pero por su reducido tamaño y simplicidad se queda un tanto corta en cuanto a facilidad de uso sobre todo para directo por lo que con esta MOD vamos a ampliar sus caracteristicas acoplandole unos pulsadores para activar/desactivar los efectos individualmente con el pie sin tener que agacharte para hacerlo manualmente en sus botones ya que el pulsador CRTL/TAD es algo limitado.

MATERIAL NECESARIO

- Destornillador de estrella pequeño
- Llave allen 1mm
- Llave fija 10/11
- Taladro
- Dremel
- Limas
- Lupa
- Soldador 15w
- Estaño 1mm
- Cables muy finos de diferentes colores (si es de un solo hilo rigido, mejor)
- Conector DB9 macho y hembra
- 6 pulsadores momentaneos
- Caja DIY de 30cm (igual de larga que la pedalera y asi me entran bien 6 pulsadores)

!!!!!! Vamos al lio ¡¡¡¡¡¡¡

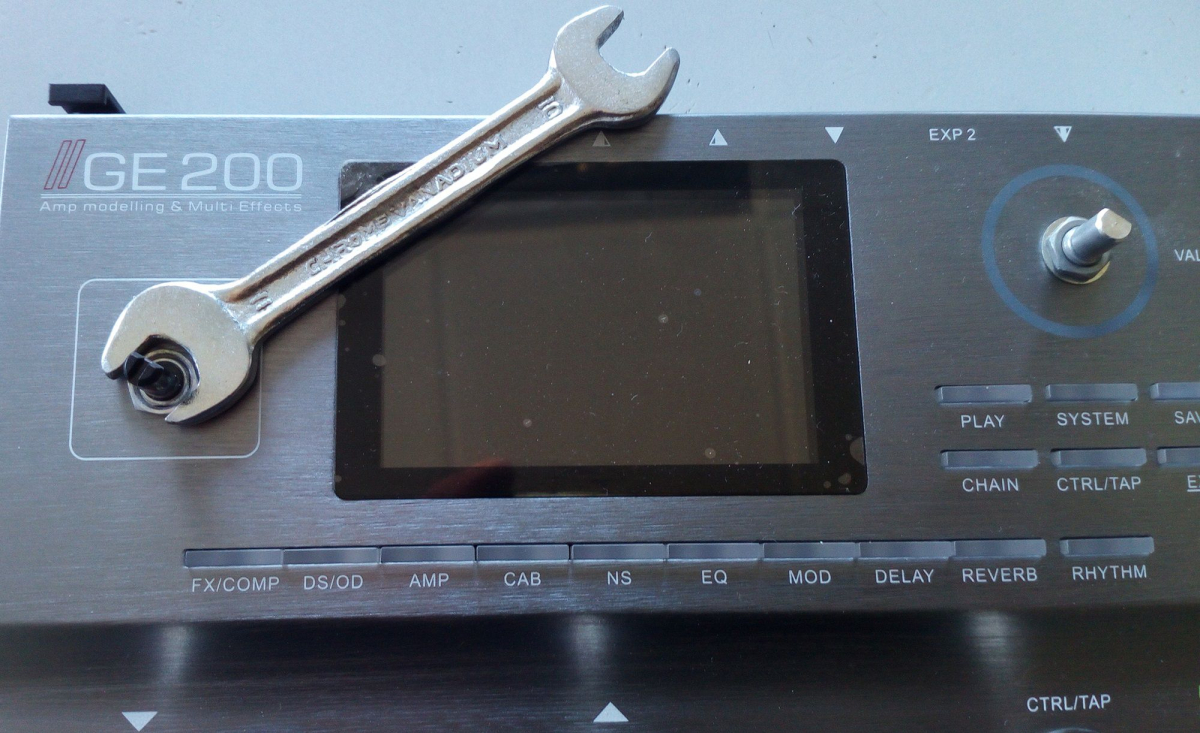

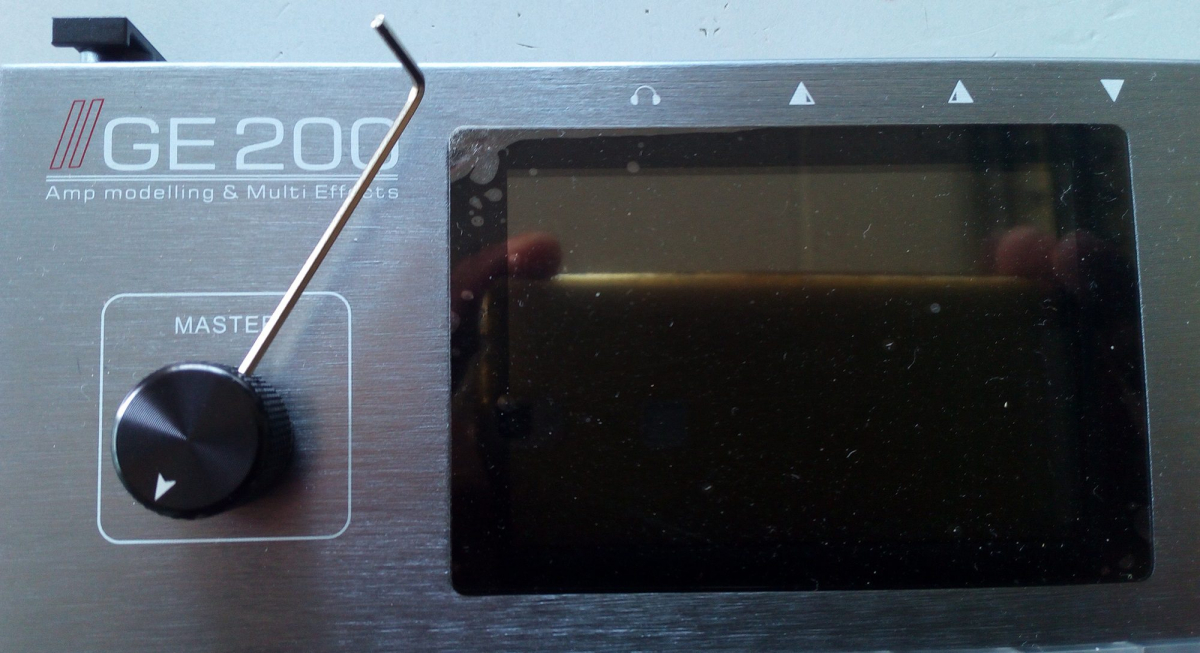

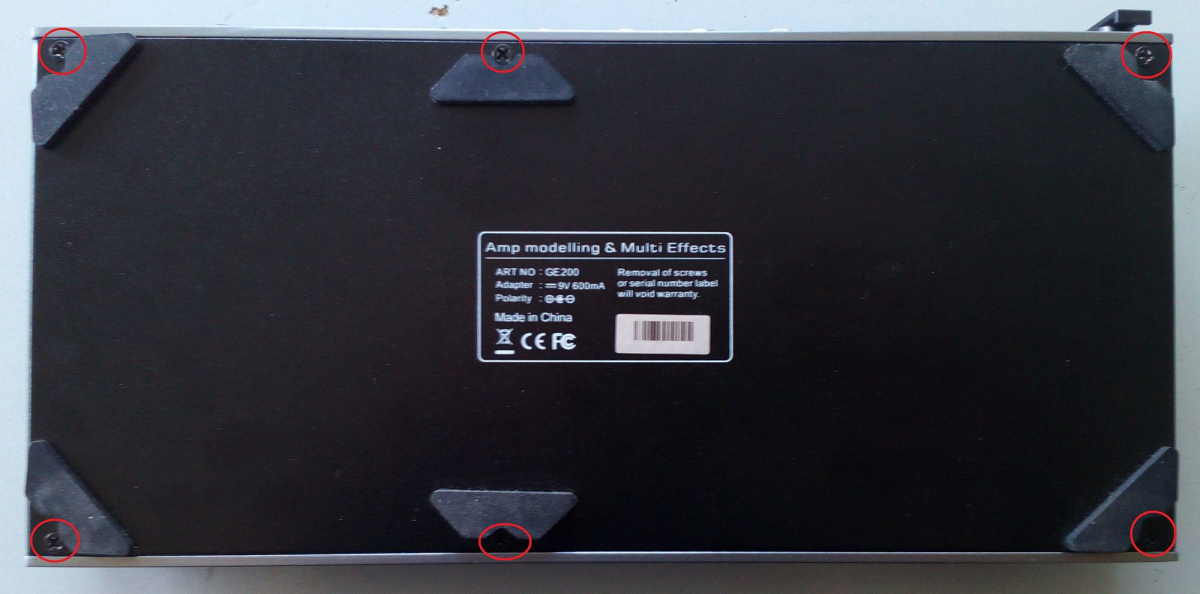

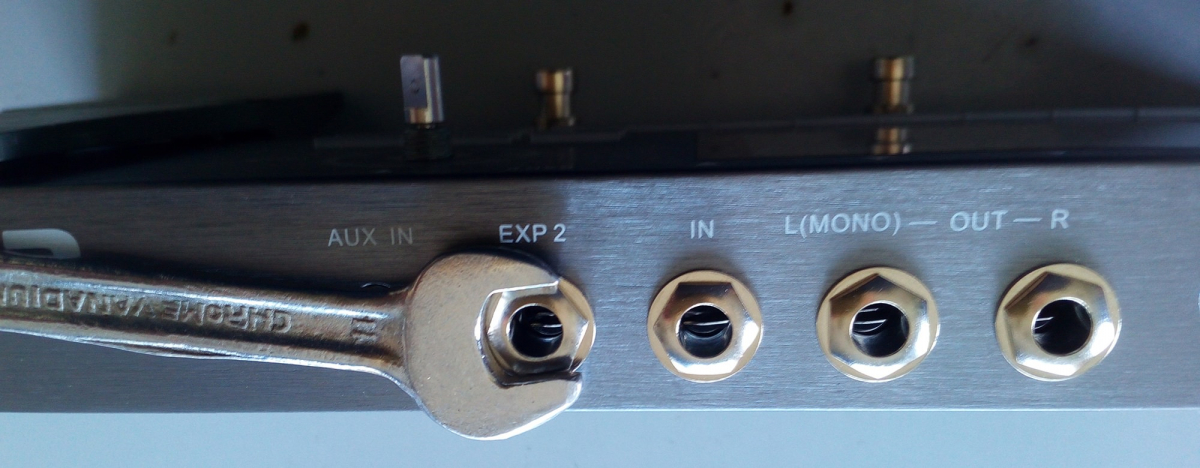

Lo primero es desmontar la pedalera esplicado en imagenes

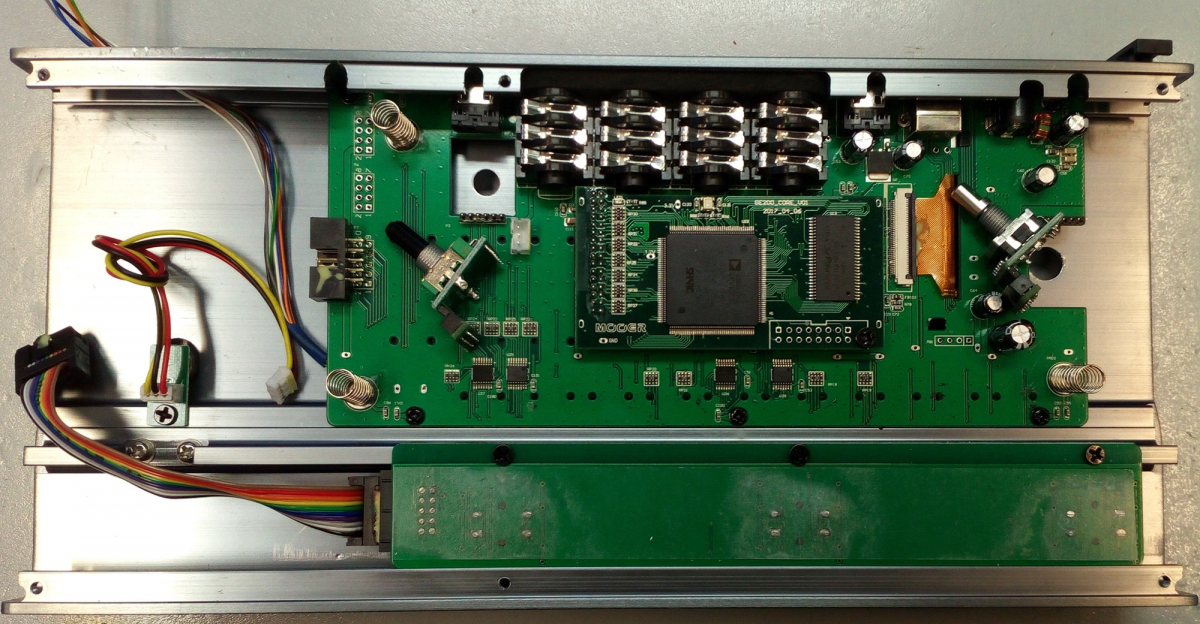

Una vez abierta la caja se sueltan los dos conectores (amarillo), los dos potenciometros (azul) y los 5 tornillos (rojo) y se saca la placa de la caja

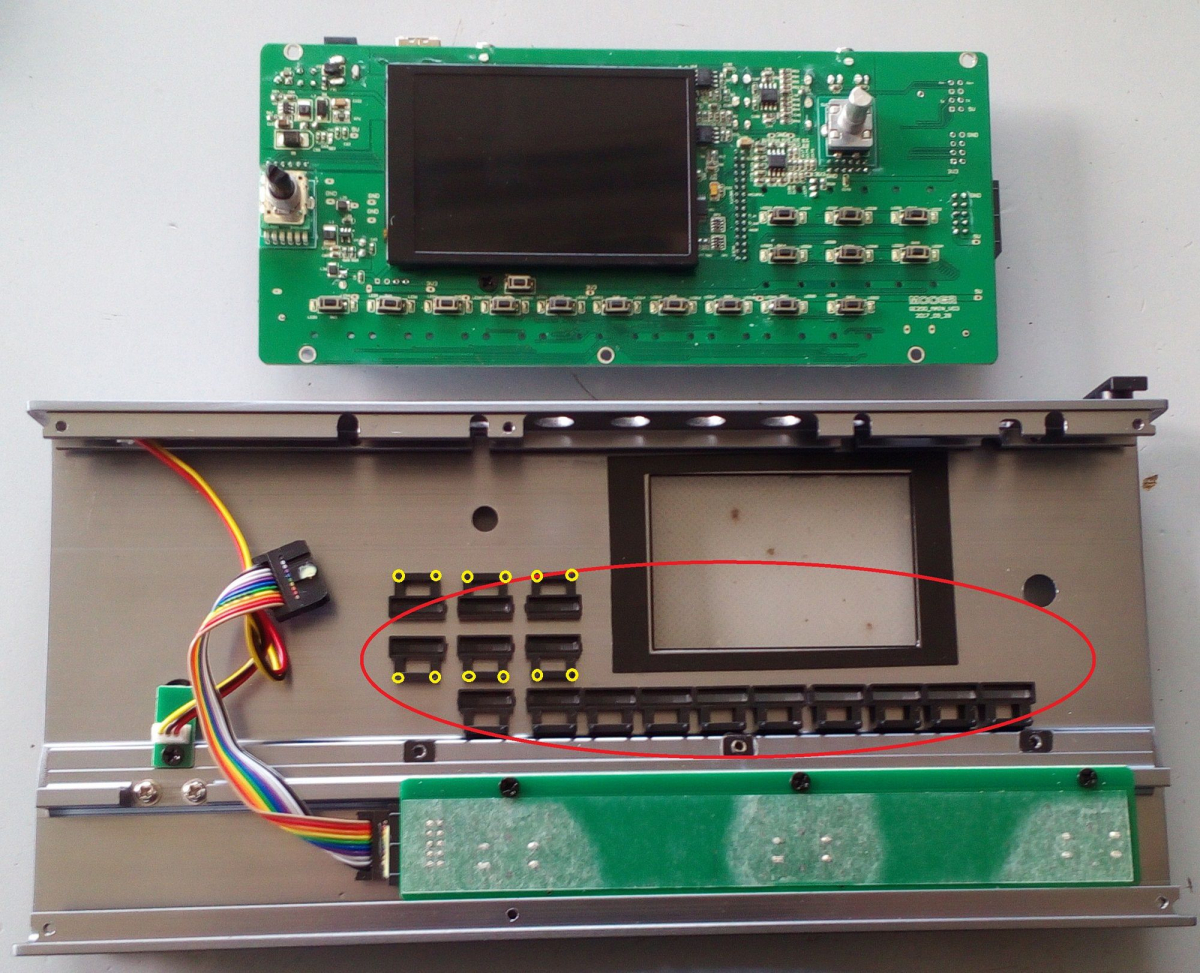

lo mas facil es que los botones se caigan hay que tener en cuenta que los 6 que estan marcados en amarillo no tienen las patillitas que encajan en la placa, los otros 10 si las tienen

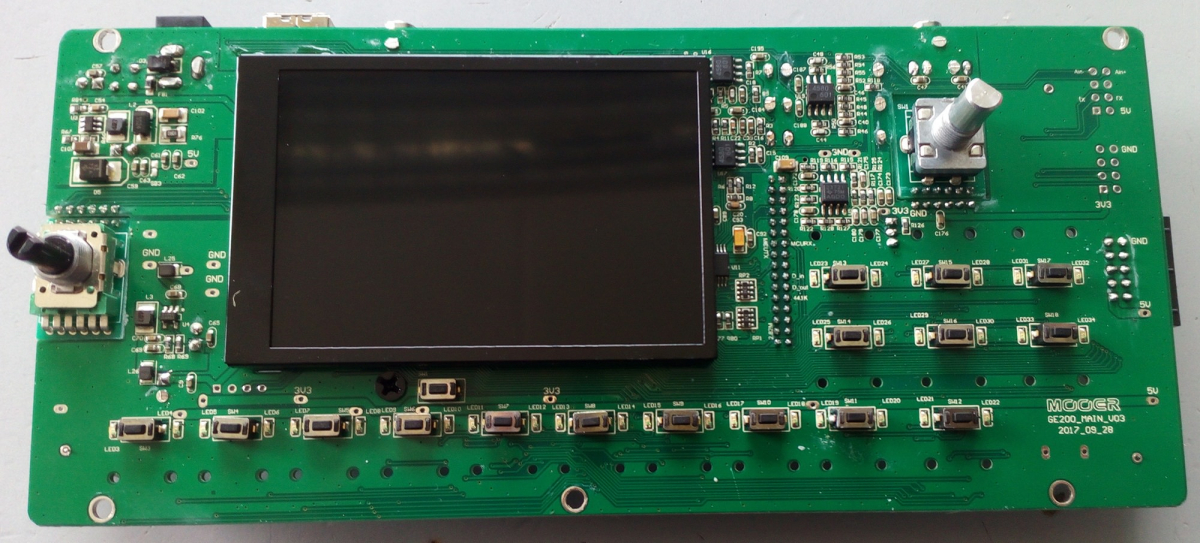

aqui ya esta la placa a la vista

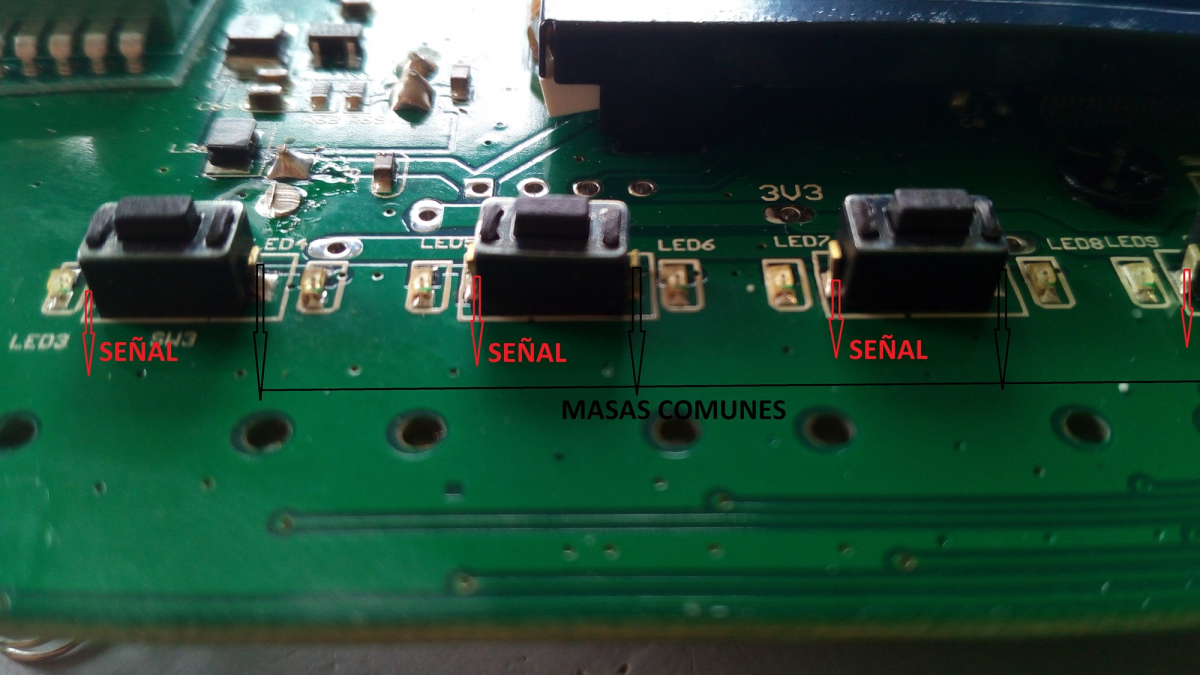

y señalizado donde hay que hacer las conexiones

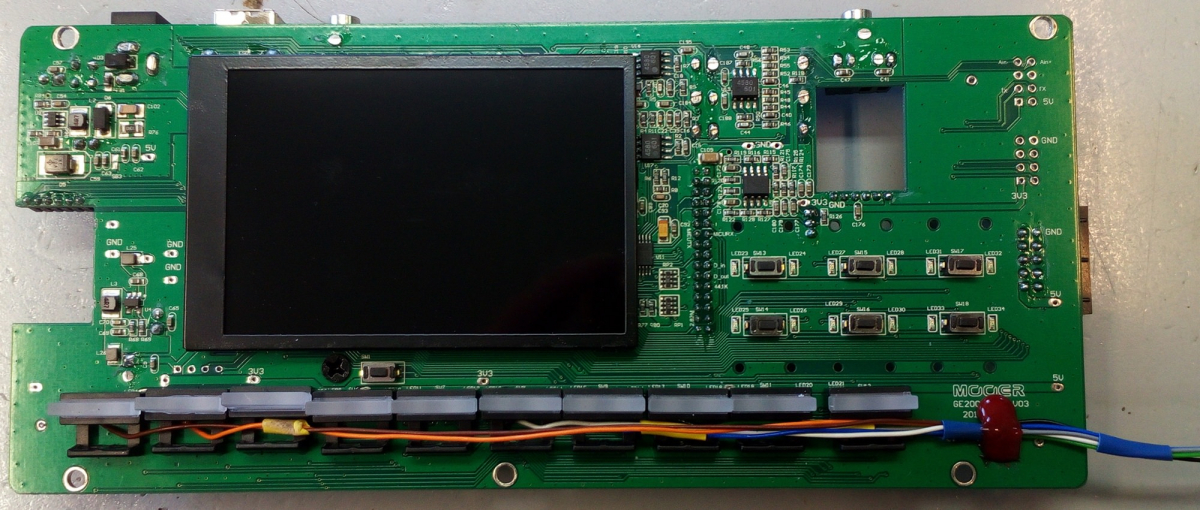

aqui ya se ven los cables soldados a los botones que a mi me interesa controlar
y la mejor manera que encontre de colocarlos para que no estorbaran al montaje

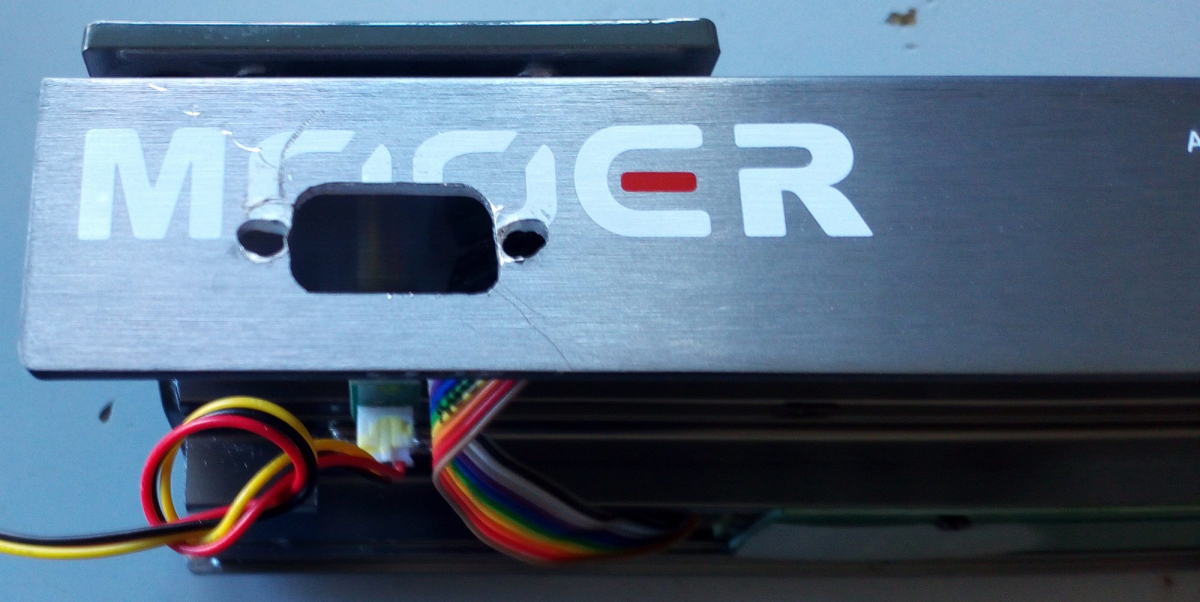

lo siguiente sera hacer el agujero en la caja para poner el conector DB9




ahora ya se puede montar la placa en la caja, con cuidado de encajar todos los botones en su sitio
conectar los potenciometros y los conectores

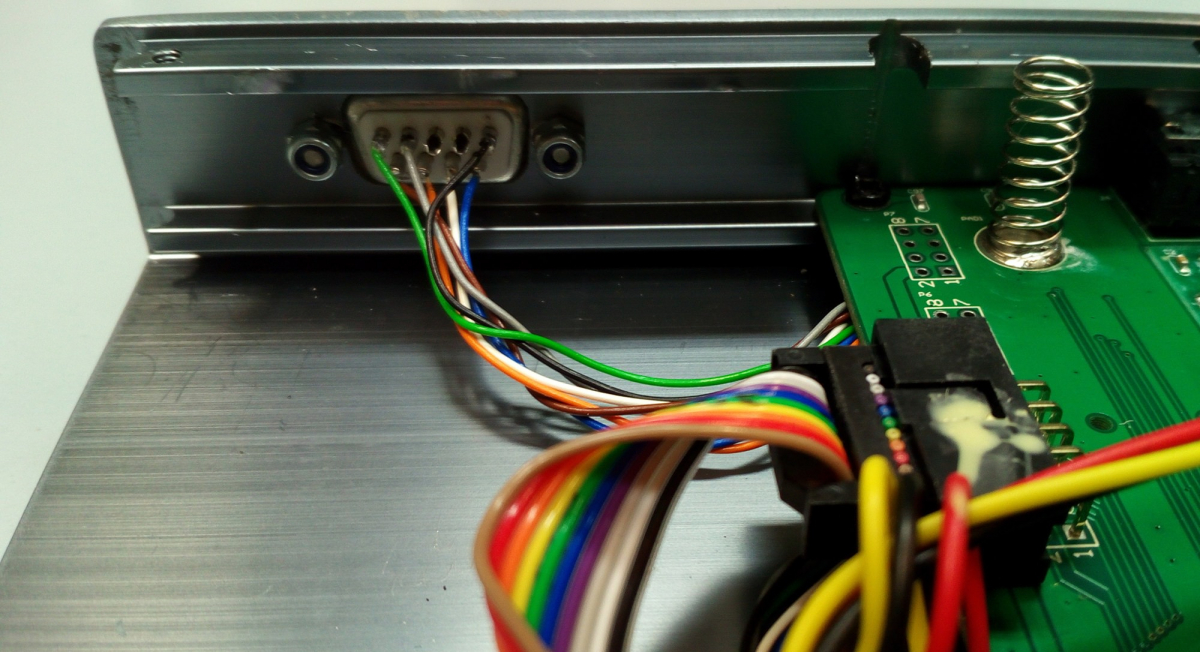

se sueldan los cables al conector y se atornilla a la caja

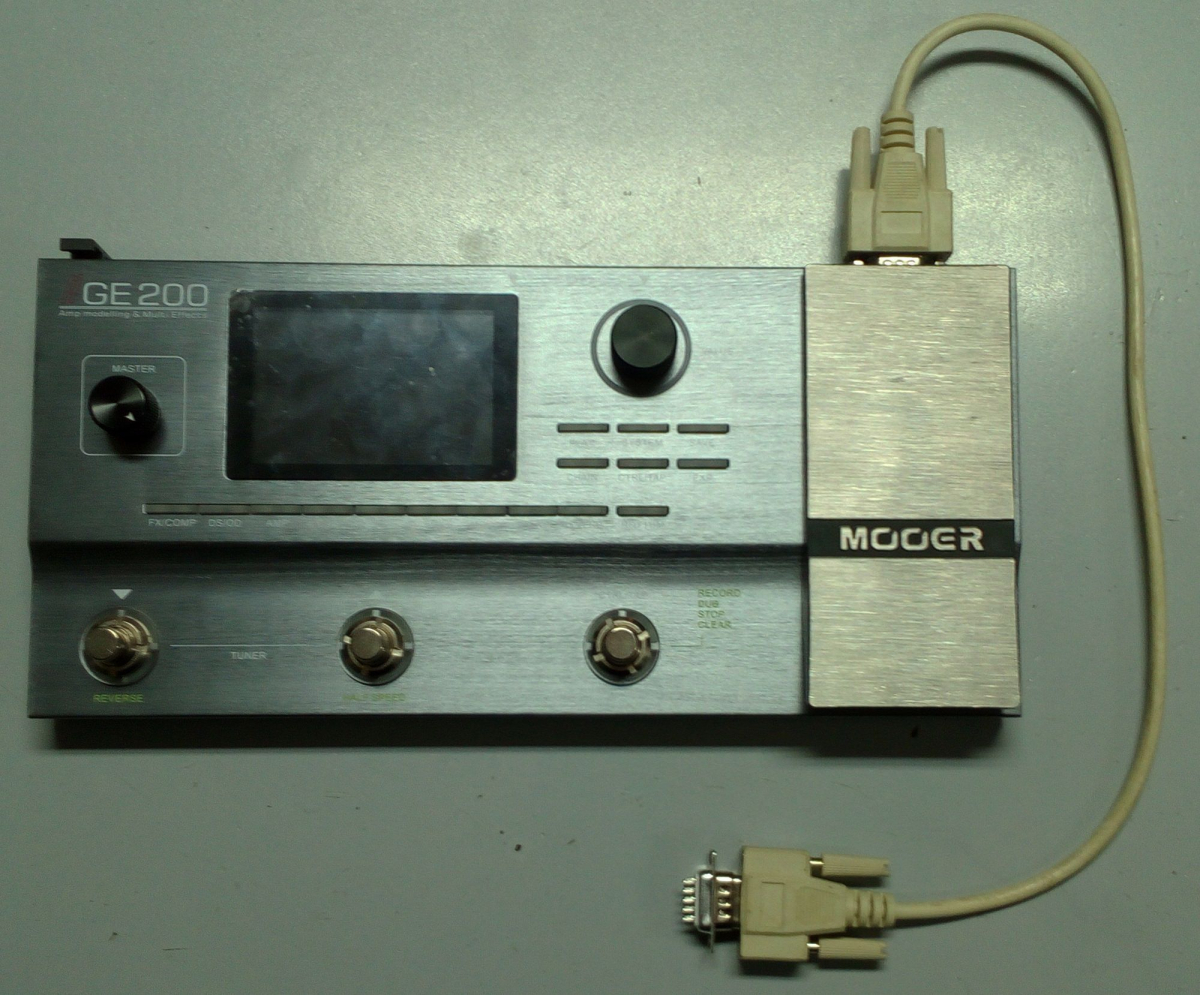

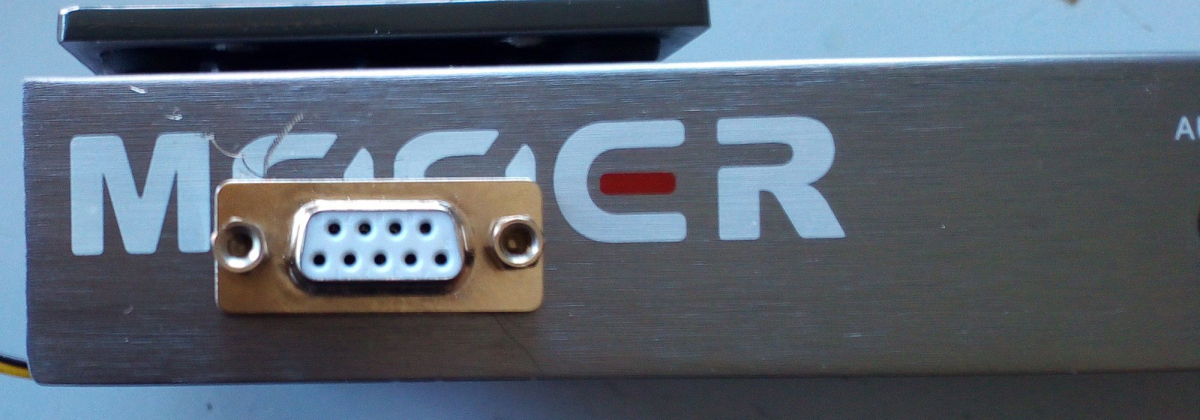

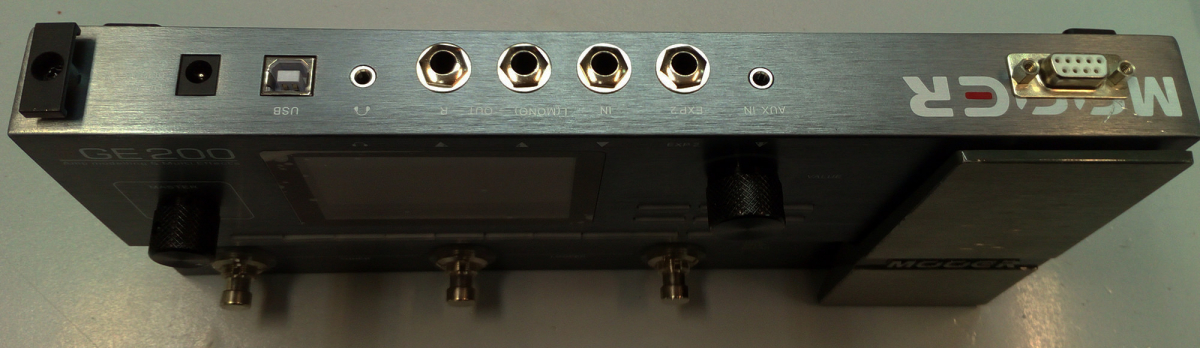

asi se ve ya montada

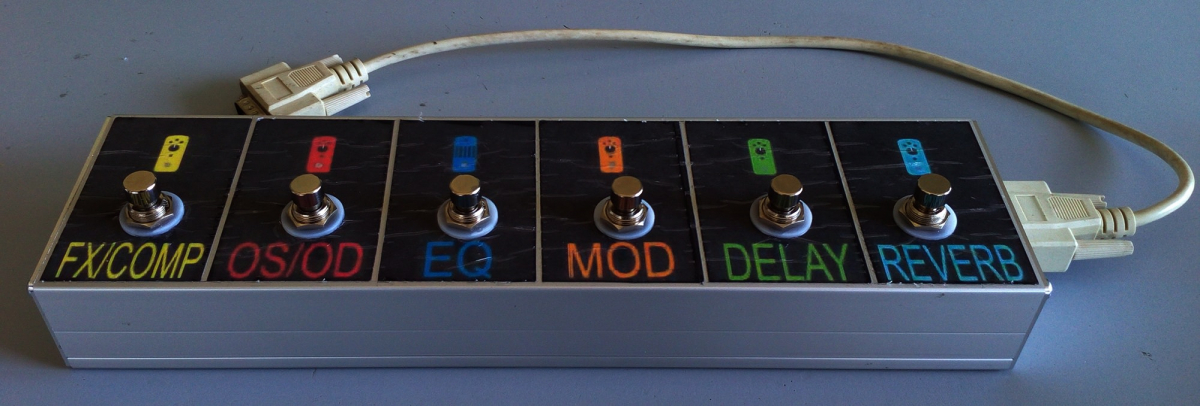

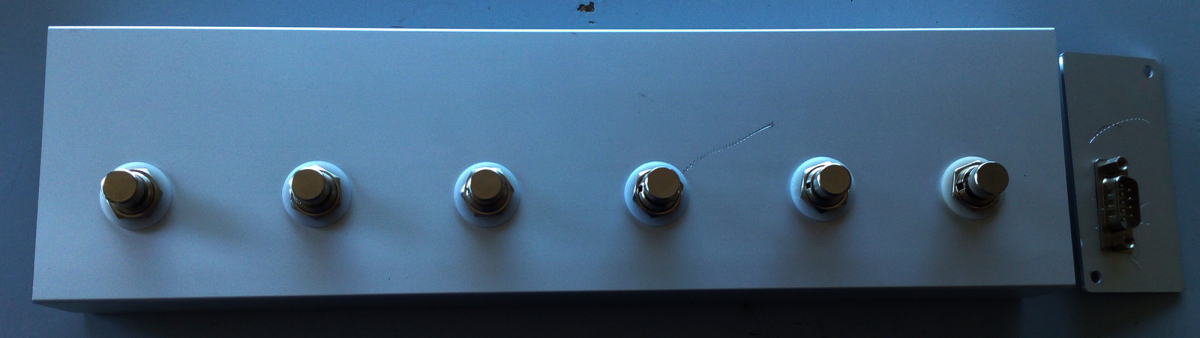

y para acabar se prepara una caja con los pulsadores necesarios y se cablean al conector DB9





aqui el resultado final


-
Subir
14
Thorin
#2 por Thorin el 06/10/2018
Joder que bueno!! Te ha quedado cojonudo... Y muy bien explicado

+1

Salud!!
Subir
Lespaulhc
#3 por Lespaulhc el 06/10/2018
Muy cuco buen trabajo
Subir
ORASIMO
#4 por ORASIMO el 07/10/2018
Cjonudo trabajo si señor.

Una pergunta; al pulsar con la nueva pedalera, ¿se te pone en el display la pantalla del efecto que has pulsado y no te deja por tanto cambiar de banco?
Subir
dxmadrid
#5 por dxmadrid el 07/10/2018
Que grande....Si señor muy buen aporte..

Se impone un vídeo demostrando las posibilidades...
Subir
superbon
#6 por superbon el 07/10/2018
ORASIMO escribió:
¿se te pone en el display la pantalla del efecto que has pulsado y no te deja por tanto cambiar de banco?


pues si mira, es una cosa que no habia controlado
pero como los pulsadores que he puesto son de dos circuitos utilizare el segundo de ellos con un circuito de retardo de 1sg aproximadamente para que me active el boton PLAY y asi vuelva a esa pantalla.
Si hay tiempo para otra tirada lo hare
Subir
superbon
#7 por superbon el 07/10/2018
hay que tener en cuenta que si ya esta el efecto activado y pasamos a la pantalla PLAY (para poder cambiar los preset) para desactivarlo habra que pulsar dos veces seguidas en el pulsador porque el primer pulso pasa a la pantalla del efecto y ya el segundo lo desactiva,
bueno aun con esta pega parece que es utilizable
Subir
TonyGT-Ibiza
#8 por TonyGT-Ibiza el 08/10/2018
Eres un crack tío, que buen trabajo yo hice algo similar con el pocket pod pero más simple.
Subir
Desmo
#9 por Desmo el 08/10/2018
Gracias por el aporte. Supercurrado y muy bien explicado. En cuanto tenga un momento, me la tuneo igual.

Eres un crack, Superbon
Subir
Micky Vega mod
#10 por Micky Vega el 08/10/2018
¡Madre mía! ¡Bravísimo!
Subir
JMF
#11 por JMF el 08/10/2018
Vaya pasada de curro, mi enhorabuena.
Subir
pyngwie
#12 por pyngwie el 08/10/2018
un trabajo acojonante si señor, enhorabuena :ok: :palmas2: :aplausos:
Subir
