Montaje de circuitería guitarra.

dr-anodo
#1 por dr-anodo el 10/10/2019
Buenas gente, alguien me puede proporcionar un esquema o ayudarme, de como debería ir conectado el circuito de mi guitarra, si quiero montar, dos pastillas dobles con push push independientes en sus respectivos potes de volumen para cambiar de doble a simple y con otro push push en el tono para cambiar la fase. Muchas gracias de antemano y una saludo.
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
Lolablues
#2 por Lolablues el 10/10/2019
Busca en Google "Les paul wiring coil spilt and tap" o Jimmy Page mod

https://www.premierguitar.com/articles/28704-mod-garage-jimmy-page-les-paul-wiring
Subir
dr-anodo
#3 por dr-anodo el 10/10/2019
Muchas gracias Lolablues. No sabía que Jimmy Page llevaba esa combinación. Aunque tengo una duda, cómo hago si solo tengo un tono?? Un saludo!!!
Subir
Kahilopu
#4 por Kahilopu el 10/10/2019

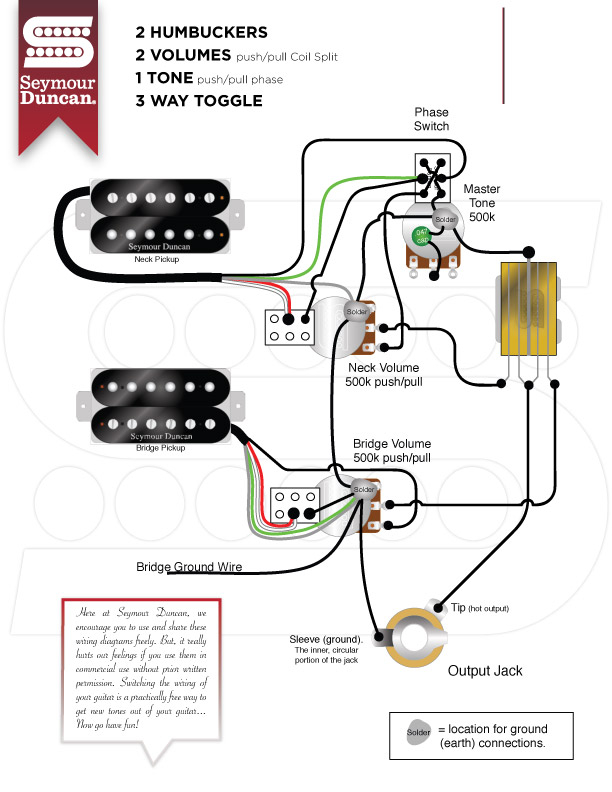

Mira a ver si este te sirve:
Subir
dr-anodo
#5 por dr-anodo el 11/10/2019
Este es exactamente el que necesito!!!!! Muchas gracias kahilopu!!! Me voy a poner al lío! Un saludo a todos!!
Subir
